序論

　　許多比較老的線性器件，尤其是運算放大器，簡稱“運放”，都沒有SPICE宏模型。即使有，通常使用的也是博伊爾（Boyle）宏模型，該模型以今天的標準來看準確度并不高，即使提供給用戶也不能很好地代表實際器件。

　　這種基于晶體管的方法使用相對簡單的方程式 —— 工程師可對這些方程式進行相應的修改，以滿足各種放大器設計流程的需要。我們的理念是用來自產品說明書的幾個參數來創建SPICE（TINA-TI?）宏模型，不管輸入或輸出拓撲結構如何。該技術基于這樣的假設：大多數運算放大器都有一個遠遠超出單位增益帶寬的次極。

　　一般而言，工程師需要以下參數：電源電壓、開環增益與負載、單位增益帶寬、壓擺率、輸入共模范圍、共模抑制比（CMRR）、電源抑制比（PSRR）、Vos、Ios、Ib、開環輸出阻抗、相位裕度、寬帶噪聲與1/f噪聲、電源電流以及短路電流。對于軌至軌輸出，工程師將需要輸出飽和電壓（輸入輸出電壓差）以及匯點和源點電流。此外，還需要明確規定負載電阻RL。

　　以不同顏色突出顯示的方程式是工程師需插入到網表中的方程式。藍色方程式是為了方便工程師自己進行觀察；紅色方程式則是網表末尾的模型參數中可能需要的。

　　圖1展示了雙極性輸入和互補金屬氧化物半導體（CMOS）輸出級的拓撲結構。

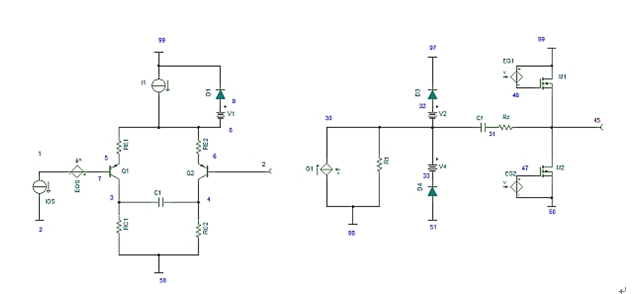

　　圖1：非軌至軌雙極性輸入和CMOS輸出運放的三級拓撲結構

　　輸入級

　　輸入級包括：一個差分對（Q1/Q2）；電流I1、D1和V1 —— 它們可將共模設置為高電平；Rc1和Rc2；可設置次極的C1；作為發射極負反饋的RE1和RE2；EOS —— 一個非反相輸入串聯的壓控電壓源。該電壓源有好幾個組成部分。第一個代表輸入偏移電壓；第二個與共模抑制比（CMRR）有關聯；第三個與電源抑制比（PSRR）有關聯，等等。

　　Ios是一個電流源，它代表運放的輸入偏移電流。

　　中間級包括：一個壓控電流源G1，與R1的一個任意值相對應；D3/V3 —— 可設置較高的電壓鉗位；適用于較低電壓鉗位的D4/V4；EVp和Evn —— 它們可分別作為D3/V3和D4/V4的電源。EREF是一個壓控電壓源，可用來生成宏模型的參考節點。最后，用CF和Rz設定一個極點/零點，旨在幫助獲得恰當?shù)南辔辉６取?/p>

　　輸出級是由兩個壓控電壓源與兩個晶體管并聯組成的。

　　下一個步驟是為網表推導出必要的方程式，以便開發宏模型。

　　首先確定I1 —— 來自輸入差分對的尾電流。該值可根據所采用的工藝技術而變化。雖然理想情況下工程師可請求從集成電路（IC）設計人員那里獲得它，但工程師并非一直擁有這樣的選擇權；因此，最好將它設置為100μA和1mA之間的任意數。

　　請將爾利電壓VA設置為130，將IS設置為1E-16。Beta表示為BF1，等于I1/2*Ib，其中Ib是來自產品說明書的輸入偏置電流值。

　　如果使用5V的電源，接下來請采用V1 = Vs-Vcm將共模設置為高電平。電壓軌提供了1V的共模上限電壓，所以請將V1設置為1V。

　　集電極電阻器RC1和RC2經設置等于0.2（VRC）乘以2再除以I1。

　　就發射極負反饋電阻器RE1和RE2而言：

　　RE1 = RE2 =（BF1*RC1-rπ*Avinput） （1）

　　其中

　　rπ = ［（BF1*VT*2）/I1］，而Avinput = Aol*1000/（Avout*Avmiddle） （2）

　　請注意：VT = kT/q，其中k是波爾茲曼常數（1.38E-23）；T是環境溫度，以開爾文（K）為單位；q是一個電子的電荷量（1.6E-19）。在300oK時，VT = 25.9或26mv。

　　輸入級的最后一個步驟是探究跨輸入差分對的電容器C1：

　　C1 =（1/2*RC1*p1），其中p1=90-?m-fz （3）

　　在該方程式中，?m是來自產品說明書的相位裕度；fz是來自Rz的遲滯分攤量（中間級里的零點），且fz = atan（GBP/fz）（以度數來表示）。

　　請注意：GBP是運放的單位增益帶寬，而fz是在中間級里計算出的零點。

　　讓我們來總結一下我們到此為止所擁有的關于雙極性輸入級的信息：

　　網表（宏模型）所需的值：

　　I1 = 100e-6

　　VA = 130

　　IS = 1E-16

　　BF1 = I1/2*Ib

　　V1 = Vs-Vcm，高電平

　　RC1 = RC2 = 2*VRC/I1

　　可選：RE1 = RE2 =（BF1*RC1-rπ*Avinput）

　　C1 =（1/2*RC1*p1），其中p1 = 90-?m-fz

　　以下是網表的樣子：

　　* 器件引腳配置順序 +IN -IN V+ V- OUT

　　* 器件引腳編號 1 3 5 2 4

　　* 節點分配

　　* 非反相輸入

　　* | 反相輸入

　　* | | 正電源

　　* | | | 負電源

　　* | | | | 輸出

　　* | | | | |

　　* | | | | |

　　.SUBCKT MOCK 1 2 99 50 45

　　*

　　* 輸入級

　　*

　　Q1 3 7 5 PIX

　　Q2 4 2 6 PIX

　　RE1 5 8 4E3

　　RE2 6 8 4E3

　　RC1 3 50 68.5

　　RC2 4 50 68.5

　　I1 99 8 100E-6

　　C1 3 4 8.44E-13

　　D1 99 9 DX

　　V1 9 8 0.9

　　EOS 7 1 POLY（5）（73，98）（22，98）（81，98）（80，98）（83，98）0.5E-3 11111

　　IOS 1 2 1.1E-9

　　請注意：在EOS項中的第一個常數是500μV的輸入偏移電壓最大值。

　　中間級

　　在這一部分，將R1任意設置為1MΩ?？砂聪铝蟹匠淌接嬎愠鰤嚎仉娏髟碐1：

　　G1 = R1*Cf/（I1*RC1） （4）

　　請注意：Rc1 = Rc2。

　　現在需要確定Cf，它被表示為：

　　Cf = 1/2π* fdom*R1*（Avout+1） （5）

　　其中fdom是主導極點，被表示為GBP/Aol*sqrt（1+（Aol^2/p1^2））。GBP是運放的單位增益帶寬。

　　p1 = GBP/TAN（90-?m-2）

　　fz = gm5+gm6/2π*Cf

　　gm5 = sqrt（2*kp*W/L5*Id）

　　gm6 = sqrt（2*kp*W/L6*Id）

　　Id = 1/2kp*（W/L5）*（Vdc5-Vt5）*2*（1+?*Vs/2） （6）

　　其中kp是一個被稱為跨導的工藝參數，切勿與gm相混淆。

　　請注意：gm5和gm6是不同的值，因為W/L5和W/L6是相互獨立的，且與每個晶體管的電流增益β（β5和β6）有關聯。

　　最后，按下列規定設置鉗位二極管：

　　V3 = 0.7 + Vs/2-V30max

　　V4 = 0.7 + Vs/2 + V30min

　　其中Vs是電源電壓。

　　V30max = 2*Isink*Req-（VDC6-Vt6） （7）

　　其中Req是電流（匯點電流）為1mA時的輸入輸出電壓差。

　　V30 min = 2*Isource*Req-（VDC5-Vt5） （8）

　　在這種情況下，方程式（8）中的Req等于VDO —— 此時電流（源點電流）為1mA。

　　我們將討論VDC6-Vt6和VDC5-Vt5在輸出級的計算。

　　中間級增益AVmiddle的計算式為G1*R1*2。

　　以下是網表的樣子：

　　增益級

　　G1 98 30（4，6）3.73E-03

　　R1 30 98 1.00E + 06

　　CF 30 31 8.1E-10

　　RZ 45 31 3.91E + 02

　　V3 32 30 2.14E + 00

　　V4 30 33 2.08E + 00

　　D3 32 97 DX

　　D4 51 33 DX

　　軌至軌CMOS輸出級

　　如圖1所示，輸出級由P型和N型MOS晶體管對組成。同樣，就雙極性設計而言，它也將有一個pnp型管和一個npn型管。

　　還存在兩個壓控電壓源：用于PMOS和NMOS晶體管的EG1和EG2。

　　讓我們從輸出增益Avout開始：

　　gm5*Req+gm6*RLeq

　　Req = rds5*RL/rds5+RL （9）

　　其中RL是負載電阻，而rds5 = 1/?*Id。

　　請注意：因為對兩種晶體管來說?和Id是相同的，所以NMOS的Req和PMOS的Req也是相同的（Req = rds5*RL/rds5+RL）。

　　W/L5=β5/kp

　　β5=1/2*Isource*Req*2 （10）

　　其中Req是電流（對PMOS而言指源點電流；對NMOS而言則指匯點電流）為1mA時的輸入輸出電壓差。

　　對于NMOS，讓我們把方程式改寫為：

　　rds5 = 1/?*Id

　　W/L6 = β6/kp

　　β6 = 1/2*Isink*Req*2 （11）

　　就器件和工藝參數而言，您將需要下列信息：

　　?= 0.01

　　VTO = 0.328

　　KP = 1E-5

　　對于軌至軌輸出級，工程師將需要最大匯點電流和最大源點電流（由產品說明書或設計人員規定）：

　　Vdc5-Vt5 = 1/（Ro*β5+sqrt（β5*β6）） （12）

　　其中Ro是開環輸出阻抗。

　　Vdc6-Vt6 = Vdc5-Vt5*sqrt（β5/β6） （13）

　　網表中的輸出級看起來應該是這樣的：

　　* 輸出級

　　M1 45 46 99 99 POX L = 1E-6 W = 3.20E-03

　　M2 45 47 50 50 NOX L = 1E-6 W = 2.78E-03

　　EG1 99 46 POLY（1）（98，30）3.684E-01 1

　　EG2 47 50 POLY（1）（30，98）3.714E-01 1

　　*

　　在該模型的末尾以下面的方式列出了工藝和器件參數：

　　* 模型

　　*

　　.MODEL POX PMOS（LEVEL = 2，KP = 1.00E-05，VTO = -0.328，LAMBDA = 0.01，RD = 0）

　　.MODEL NOX NMOS（LEVEL = 2，KP = 1.00E-05，VTO = + 0.328，LAMBDA = 0.01，RD = 0）

　　.MODEL PIX PNP（BF = 625，IS = 1E-16，VAF = 130）

　　.MODEL DX D（IS = 1E-14，RS = 0.1）

　　.MODEL DNOISE D（IS = 1E-14，RS = 0時，KF = 1.21E-10）

　　*

　　.ENDS MOCK

　　將CMRR和PSRR添加到您的模型

　　添加CMRR和PSRR就像具有壓控電壓源的電阻電容器（RC）網絡那么簡單（圖2）。

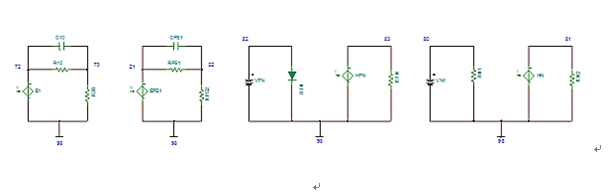

　　圖2. 可產生小信號CMRR、PSRR和噪聲（包括閃爍噪聲）的簡單電阻電容器（RC）網絡

　　為模擬這些，我們需要的全部信息有：DC值、極點和零點位置，可在產品說明書的圖中找到。

　　E1 =【10^ -（CMRR/20）*（零點/極點）】/2 （14）

　　就CMRR而言：

　　其中CMRR是DC值（以dB為單位），零點和極點所用單位是Hz。

　　R10 = 1/2*π*極點*C10 （15）

　　其中C10被任意設置為1μF（1E-6）。

　　R20 = 1/2*π*零點*C10 （16）

　　模型PSRR與CMRR的方式相同。PSRR增益項被表示為兩項：

　　1. a = -Vs*EPS1（方程式11），其中Vs是電源電壓，而EPS1 =【10^ -（CMRR/20）*（零點/極點）/2（方程式2）。在網表內，該表達式代表PSRR網絡中的“b”項。

　　2. “a”被用來抵消在指定電源電壓下由“b”項引起的DC誤差，并反饋到輸入端的EOS源。

　　正因如此，PSRR在網表中這樣表示：

　　EPS1 21 98 POLY（1）（99，50）a b

　　其中a和b均來源于上述的方程式1和方程式2。

　　根據網表，CMRR和PSRR如下所示：

　　* CMRR網絡

　　*

　　E1 72 98 PLOY（2）（1，98）（2.98）0 5E-01 5E-01

　　R10 72 73 1.59E + 02

　　R20 73 98 1.59E-03

　　C10 72 73 1.00E-06

　　*

　　* PSRR網絡

　　*

　　EPS1 21 98 PLOY（1）（99，50）-1.2E-02 1

　　RPS1 21 22 1.59E + 2

　　RPS2 22 98 1.59E-3

　　CPS1 21 22 1.00E-06

　　寬帶噪聲與1/f噪聲

　　為了模擬噪音，工程師可以借助電流控制電壓源（HN用于寬帶噪聲，HFN則用于1/f噪聲或閃爍噪聲）來創建一個單獨的網絡。首先，計算DNOISE（在網表中）所需的器件參數。KF表示為：

　　KF = en^2*fc （17）

　　其中fc是1/f轉角頻率（來自產品說明書），而en是寬帶噪聲（來自產品說明書）。

　　HN被表示為：

　　Sqrt（en^2-entotal^2-en^2） （18）

　　所有噪聲源均應以nV/sqrtHz為單位。

　　電流控制電壓源具有兩個項：a和b。

　　將“b”項設置成一個任意值1?！癮”項等于“b”項除以1，000。這可跨閃爍噪聲二極管從EOS源處的反饋（作為DC誤差）中消除DC偏置電壓。

　　15nV/rt（Hz）的電壓噪聲參考

　　*

　　VN1 80 98 0

　　RN1 80 98 16.45E-3

　　HN 81 98 VN1 15

　　RN2 81 98 1

　　*

　　* 閃爍噪聲轉角

　　*

　　DFN 82 98 DNOISE

　　VFN 82 98 DC 0.6551

　　HFN 83 98 POLY（1）VFN 1.00E-03 1.00E + 00

　　RFN 83 98 1

　　電源電流

　　工程師可借助壓控電流源模擬電源電流。能用來對該電流進行設置的多項式表示為：

　　GSY 99 50 POLY（1）（99，50）a b （19）

　　對“a”項進行設置，使其等于：

　　Is - Idq - I1 -（“b”*Vs） （20）

　　其中Is是電源電流；I1是尾電流（輸入級）；而Vs是電源電壓。

　　Idq = kp*0.5*（W/L5）*Vdc5*2*（1+?*VS/2） （21）

　　我們的理念是將輸入對從內部電源驅至該模型，使它不為該模型汲取外部電流?！癰”項僅僅是來自產品說明書的曲線Is與Vs的斜率。

　　* 內部電壓參考

　　*

　　EREF 98 0 POLY（2）（99.0）（50，0）0 0.5 0.5

　　GSY 99 50 POLY（1）（99，50）-11.2E-04 5.00E-07

　　EVP 97 98（99，50）0.5

　　EVN 51 98（50，99）0.5

　　結論

　　采用這種技術創建的宏模型能提供非常準確的結果，并使用參考部分提供的測試電路集合對該模型進行測試。還可基于產品說明書的參數調整公式，以便迅速改變該模型來滿足工程師的需求。

　　作者： Soufiane Bendaoud
