市場上邏輯分析儀廠家眾多，大家在選擇邏輯分析儀時會關注存儲深度、采樣率、協議解碼等的對比，但往往容易忽略探頭的選擇，在這里跟大家好好分享下探頭在邏輯分析儀中起著什么重要作用。

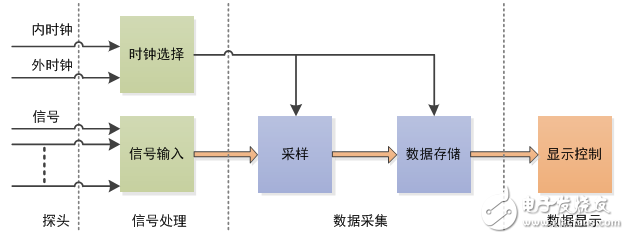

　　邏輯分析儀一般由四部分組成，探頭，信號處理，數據采集，數據顯示。如圖 1所示：

　　圖 1 便攜式邏輯分析儀的硬件結構

　　探頭的選擇是測量信號的第一個環節。使用一個不合適的或者不良的探頭則會影響測量結果。因此要確保探頭對被測回路的影響最小。

　　用戶在選擇以及使用邏輯分析儀時，不僅要關注上位機軟件的協議解碼的功能，同時要注意以下幾個方面。

　　1.1 測量線的形式

　　各廠商標配的測量線樣式不一，長度大約都在20cm以上，有單端線，屏蔽線兩種。

　　圖 2 單端線和屏蔽線

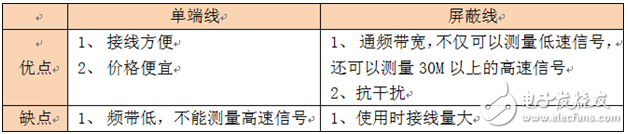

　　單端線和屏蔽線對比

　　1.2 測量帶寬

　　廠商會在使用說明書中給出帶寬參數，如下圖所示。邏輯分析的帶寬暫時沒有一個明確的定義：根據筆者的經驗，該帶寬值取決于異步采樣率/2、同步采樣率、探頭帶寬三者中的最小值。

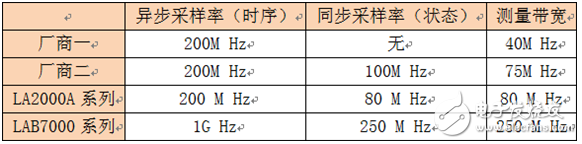

　　不同廠商給出的帶寬

　　注意：為了能夠準確測量信號，建議選擇帶寬值為實際測量信號頻率的2倍以上。

　　一段1英尺（約25.4cm）的單端測量線在不做匹配的情況下，測量10MHz以內的信號，引入的測量誤差可以忽略，經過簡單匹配后，可以測量30M Hz以內的信號。

　　考慮到用戶接線方便，國內邏輯分析儀LA2000A系列的采用了單端測量線，同時又對測量線和測主機進行了信號匹配，可測量高達80M Hz的TTL電平信號。

　　LAB7000系列的測量線采用屏蔽測量線，實際帶寬高達670 MHz，高出測量帶寬250M Hz的兩倍?？纱_保信號準確無誤地被采集。

　　1.3 振鈴、線間串擾

　　邏輯分析儀的輸入通道數通常有多個。當測量多根信號線時，由測量線引入的振鈴、串擾不可忽視。如圖 3所示，一個低頻的方波信號，受到另外一個高速，高頻的信號串擾。

　　圖 3 明顯的串擾波形

　　根據經驗，在測試10M Hz以下的信號時，可以不必考慮單端測量線帶來的干擾。

　　被測信號速率在30M~100M Hz，使用單端測量線時，可能會采集到異常信號。這時，應首先排除測量線帶來的影響，選用屏蔽線進行測量。

　　當被測信號速率大于100MHz時，用戶一定使用帶屏蔽層的測量線，且將屏蔽層接到信號地。倘若屏蔽層沒有接地，則和單端線一樣，仍會受到其它信號的干擾，以及干擾其它的信號。

　　1.4 探頭的耐用性

　　測量線由插頭和線組成。常見的測量線是由杜邦頭+ 26AWG 7芯鍍錫線組成，杜邦頭屬于沖壓件，金屬簧片的柔韌性差，多次插拔之后容易出現松動，接觸不良的現象。優點就是價格便宜，可以輕易獲取。

　　圖 4 杜邦線插頭

　　LA2000A系列標配的測量線，插頭由三層結構組成：絕緣塑料套，一體成型鍍金銅套，兩片高彈性鍍金簧片。

　　圖 5 ZLG定制2.54mm插頭

　　鍍金簧片可以有效與被測信號的排針形成面接觸，且可以確保在多次插拔后保持一定的可靠性，避免接觸不良。線材采用26AWG 號18芯鍍銀銅線組成，具有良好的電氣性能。同時經過拉力測試、搖擺測試、彎折測試確保線材不易損壞和折斷。
?
