隨著電池行業的日益擴張，電池的測試也越來越被重視。相比較于去使用一個真實的電池進行測試，通過模擬電池特性去測試電池有著非常多的好處。首先，仿真電池能夠非常有效地減少測試時間，提供重復性的測試結果并且創造一個安全的測試環境。另外，通過測試電池溫度和老化測試，都能減少準備時間，避免操作者的失誤以及結果的偏差等因素。

　　針對行業的需要，艾德克斯近期推出了幾款全新的電池模擬器電源來滿足市場的需求，IT6400雙極性直流電源/電池模擬器和IT6500C大功率雙向直流電源。IT6500C系列具有雙象限電流輸出能力，跨象限無縫切換，適用于電池快速充放電。搭配選件功率耗散器，可以將電流吸收的能力提升到100%、功率吸收擴展300%，以滿足更大功率的放電測試需求，廣泛適用于電池、電池封裝以及電池保護板等儲能設備測試。下面我們就來詳細了解一下使用這兩款電池模擬器去測試電池的優勢在哪里。IT6400因其獨特的電流雙極性設計，以及可變的輸出阻抗，適用于對各類便攜式電池進行充、放電試驗，還可以模擬電池的充放電特性，協助進行其他各項測試。

　　使用電池模擬器測試電池可以大幅減少測試時間

　　在實際測試中，工程師測試一個真實的電池往往需要準備好操作的每一步。例如：首先要對電池進行充電或放電，接著是停止工作狀態，最后再進行測試，通常需要耗費很久的時間。利用IT6412和IT6500C的電池模擬功能去測試電池就可以有效的縮短測試時間，減少了在使用真實電池測試時所需的繁復的操作準備以及繁雜的測試過程和時間。

圖1：真實電池測試與仿真電池測試對比

　　上述圖1中顯示的是客戶使用真實電池連續9天測試獲得的數據和有電池模擬功能的測試儀器測試獲得的測試數據的對比，通過對比我們能發現，同樣的測試目的，相比使用真實電池，使用具有電池模擬功能的測試儀器去測試能減少大約70%的測試時間。

　　使用電池模擬器測試電池可提供重復性測試的結果

　　隨著使用時間的增加，電池的性能也會發生改變，最終導致電池耗盡，不得不重新?lián)Q個電池。所以我們說電池容量，內部溫度，循環壽命等等都是影響有限的電池壽命的因素。

　　采用手動測試真實的電池，由于長時間操作其中必定還包含了操作人員的的休息時間，所以導致測試結果不精準。利用IT6412和IT6500C的電池模擬功能去測試電池就可提供一致的且可重復的測試結果，不像那些真實電池測試，在測試時更換電池和操作員失誤會導致測試結果有所不同。

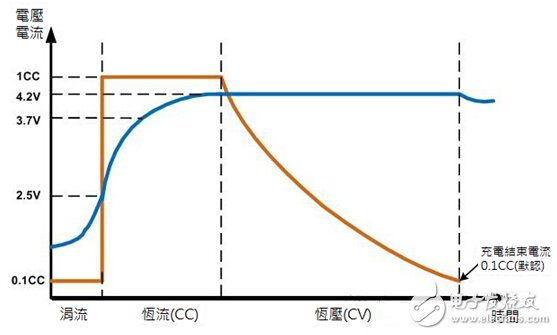

圖2：鋰電池充電曲線

　　使用電池模擬器測試電池可以提升安全 ?

　　在日常的測試中，盡管電池在正常范圍內操作是安全的，但由于電池也屬于高能源設備，所以還是有一定的風險存在的，這些風險包括接觸有害氣體、火災、爆炸、或腐蝕性化學品等等?；诎踩目紤]，所以會要有一系列的安全政策，要求在在電池的測試過程中必須進行檢測和監控。所以利用艾德克斯IT6412和IT6500C的電池模擬功能可以在高度仿真電池特性的同時，創建一個沒有任何隱患的測試環境。并且, 電池模擬功能還可以模擬和驗證當電池超出正常的工作范圍時待測部件的反應。

　　除此之外，電池的一些過放或過充等測試極端情況，也很可能會造成不可預知的風險和安全隱患。鋰電池安全保護性能包括過充電保護、過放電保護，和短路保護三方面。根據國標GB/T18287-2000的測試要求，測量電池在過沖、過放和短路情況下保護電流的變化情況和響應時間。由于在過保護瞬間和短路響應瞬間時間非常短的，通常都在百微秒級別，因此，對于測試的電源響應速度也是有著嚴格的需求。例如艾德克斯IT6412電源是一款高精度的線性電源，具有超快動態響應，50%-100% LOAD 恢復到50 mV時響應時間小于50us。完全滿足鋰電池ms級別的響應測試要求。

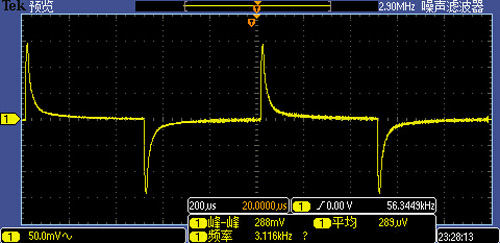

圖3：IT6412 動態響應時間曲線圖

　　采用仿真電池測試

　　IT6400雙極性直流電源/電池模擬器和IT6500C大功率雙向直流電源均提供了電子可編程的電池模擬模式，可模擬任意一個電池的充電放電狀態。就像一個真實的電池，IT6400和IT6500C可以在保持電壓的時，吸收或輸出電流，電壓與電阻都是可編程的，并可以隨時演示任何需要的狀態，在測試前停止電池充電或放電。安全地重復過充或過放的電池的極端情況，以便測試待測部件在此類情況下是如何對電池進行反應的。

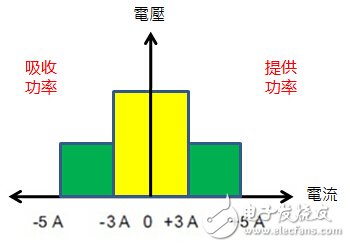

圖4：IT6412雙極性示意圖

　　尤其是IT6500C系列（1800W-30KW）作為一款高速的雙極性電源具有priority功能，能夠?qū)崿F(xiàn)高速源電流和載電流模式轉換。 避免了傳統的雙極性電源在實現正負電流切換時，中間會存在短暫的跳變和不連貫現象。從而在輸出電流和吸收電流之間進行快速連續的無縫切換，有效避免電壓或電流過沖，廣泛適用于電池、電池封裝以及電池保護板等儲能設備測試。搭配IT-E500系列功率耗散器可為IT6500C提供更大的卸放能力，每個IT-E500可提供高達3KW的電流吸收能力，并支持多個功率耗散器并聯，最大可至90KW，將吸收電流能力擴展到100%，功率吸收擴展300%，以滿足更大功率的放電測試需求。

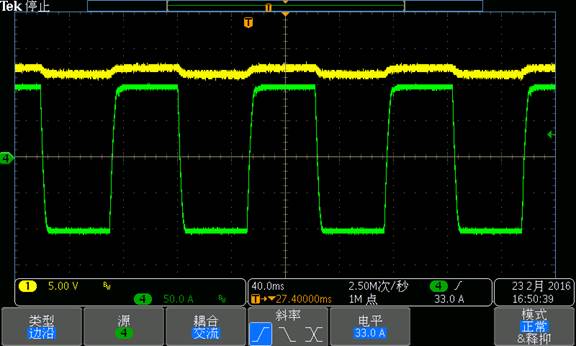

圖5：IT6500C雙象限電流無縫切換

　　使用電池模擬器IT6400和IT6500C用來仿真電池產品不但會縮短測試時間，很快得到測試結果，并且提供了與真正的電池相同的測試，但是于真正電池測試不同的是電池模擬器還能夠給待測部件提供安全的測試和可重復使用率。。您可以聯系ITECH，和我們一起來探討使用電池模擬器去替換真實電池測試的無數好處，我們期待您的來電。
