1 熒光屏

　　熒光屏是示波管的顯示部分。屏上水平方向和垂直方向各有多條刻度線，指示出信號波形的電壓和時間之間的關系。根據被測信號在屏幕上占的格數乘以適當?shù)谋壤?shù)（V／DIV，TIME／DIV）能得出電壓值與時間值。

　　2 示波管和電源系統

　　1）電源（Power）-示波器主電源開關。當此開關按下時，電源指示燈亮，表示電源接通。

　　2）輝度（Intensity）-旋轉此旋鈕能改變光點和掃描線的亮度。觀察低頻信號時可小些，高頻信號時大些。一般不應太亮，以保護熒光屏。

　　3）聚焦（Focus）-聚焦旋鈕調節電子束截面大小，將掃描線聚焦成最清晰狀態。

　　4）標尺亮度（Illuminance）-此旋鈕調節熒光屏后面的照明燈亮度。正常室內光線下，照明燈暗一些好。室內光線不足的環境中，可適當調亮照明燈。

　　3 垂直偏轉因數和水平偏轉因數

　　1）垂直偏轉因數選擇（VOLTS／DIV）和微調

　　在單位輸入信號作用下，光點在屏幕上偏移的距離稱為偏移靈敏度，這一定義對X軸和Y軸都適用。靈敏度的倒數稱為偏轉因數。垂直靈敏度的單位是為cm/V，cm／mV或者DIV／mV，DIV／V，垂直偏轉因數的單位是V／cm，mV／cm或者V／DIV，mV／DIV。

　　蹤示波器中每個通道各有一個垂直偏轉因數選擇波段開關。每個波段開關上往往還有一個小旋鈕，微調每檔垂直偏轉因數。將它沿順時針方向旋到底，處于“校準”位置，此時垂直偏轉因數值與波段開關所指示的值一致。逆時針旋轉此旋鈕，能夠微調垂直偏轉因數。垂直偏轉因數微調后，會造成與波段開關的指示值不一致，這點應引起注意。許多示波器具有垂直擴展功能，當微調旋鈕被拉出時，垂直靈敏度擴大若干倍（偏轉因數縮小若干倍）。

　　2）時基選擇（TIME／DIV）和微調

　　時基選擇和微調的使用方法與垂直偏轉因數選擇和微調類似。時基選擇也通過一個波段開關實現，按1、2、5方式把時基分為若干檔。波段開關的指示值代表光點在水平方向移動一個格的時間值。例如在1μS／DIV檔，光點在屏上移動一格代表時間值1μS。

　　“微調”旋鈕用于時基校準和微調。沿順時針方向旋到底處于校準位置時，屏幕上顯示的時基值與波段開關所示的標稱值一致。逆時針旋轉旋鈕，則對時基微調。TDS實驗臺上有10MHz、1MHz、500kHz、100kHz的時鐘信號，由石英晶體振蕩器和分頻器產生，準確度很高，可用來校準示波器的時基。示波器的標準信號源CAL，專門用于校準示波器的時基和垂直偏轉因數。示波器前面板上的位移（Position）旋鈕調節信號波形在熒光屏上的位置。

　　4 輸入通道和輸入耦合選擇

　　1）輸入通道選擇－輸入通道至少有三種選擇方式：通道1（CH1）、通道2（CH2）、雙通道（DUAL）。

　?。?）CH1：通道1單獨顯示；

　?。?）CH2：通道2單獨顯示；

　?。?）ALT：兩通道交替顯示；

　?。?）CHOP：兩通道斷續顯示，用于掃描速度較慢時雙蹤顯示；

　?。?）ADD：兩通道的信號疊加。維修中以選擇通道1或通道2為多。

　　2）輸入耦合方式輸入耦合方式－交流（AC）、地（GND）、直流（DC）。

　　5 觸發

　　1）觸發源（Source）選擇-要使屏幕上顯示穩定的波形，則需將被測信號本身或者與被測信號有一定時間關系的觸發信號加到觸發電路。觸發源選擇確定觸發信號由何處供給。通常有三種觸發源：內觸發（INT）、電源觸發（LINE）、外觸發EXT）。

　　2）觸發耦合（Coupling）方式選擇-觸發信號到觸發電路的耦合方式有多種，目的是為了觸發信號的穩定、可靠。這里介紹常用的幾種：AC耦合又稱電容耦合，直流耦合（DC）不隔斷觸發信號的直流分量等。

　　3）觸發電平（Level）和觸發極性（Slope）-觸發電平調節又叫同步調節，它使得掃描與被測信號同步。電平調節旋鈕調節觸發信號的觸發電平。一旦觸發信號超過由旋鈕設定的觸發電平時，掃描即被觸發。順時針旋轉旋鈕，觸發電平上升；逆時針旋轉旋鈕，觸發電平下降。

　　4）示波器通常有四種觸發方式：

　?。?）常態（NORM）：無信號時，屏幕上無顯示；有信號時，與電平控制配合顯示穩定波形；

　　（2）自動（AUTO）：無信號時，屏幕上顯示光跡；有信號時與電平控制配合顯示穩定的波形；

　?。?）電視場（TV）：用于顯示電視場信號；

　?。?）峰值自動（P-P AUTO）：無信號時，屏幕上顯示光跡；有信號時，無需調節電平即能獲得穩定波形顯示。該方式只有部分示波器（例如CALTEK卡爾泰克CA8000系列示波器）中采用。

　　6 掃描方式（SweepMode）

　　掃描有自動（Auto）、常態（Norm）和單次（Single）三種掃描方式。

　　示波器使用方法－測量方法

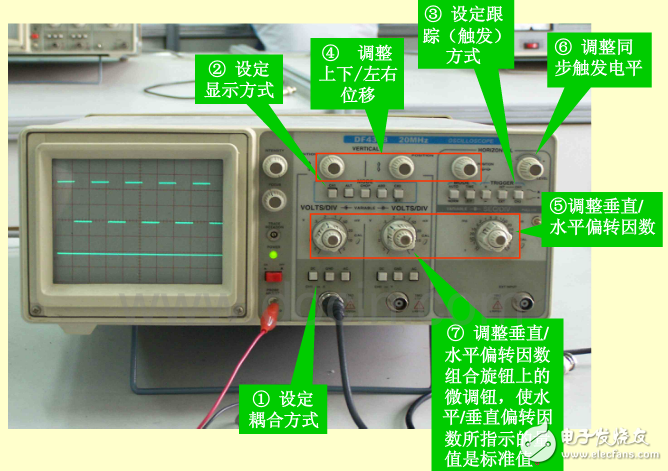

　　1）幅度和頻率的測量方法（以測試示波器的校準信號為例）

　?。?）將示波器探頭插入通道1插孔，并將探頭上的衰減置于“1”檔；

　　（2）將通道選擇置于CH1，耦合方式置于DC檔；

　?。?）將探頭探針插入校準信號源小孔內，此時示波器屏幕出現光跡；

　　（4）調節垂直旋鈕和水平旋鈕，使屏幕顯示的波形圖穩定，并將垂直微調和水平微調置于校準位置；

　?。?）讀出波形圖在垂直方向所占格數，乘以垂直衰減旋鈕的指示數值，得到校準信號的幅度；

　?。?）讀出波形每個周期在水平方向所占格數，乘以水平掃描旋鈕的指示數值，得到校準信號的周期（周期的倒數為頻率）；

　　（7）一般校準信號的頻率為1kHz，幅度為0.5V，用以校準示波器內部掃描振蕩器頻率，如果不正常，應調節示波器（內部）相應電位器，直至相符為止。

　　上面扼要介紹了示波器使用方法，主要是基本功能及操作。示波器還有一些更復雜的功能，如延遲掃描、觸發延遲、X-Y工作方式等，這里就不介紹了。示波器使用方法深入的入門操作也是容易的，真正熟練則要在應用中掌握。
