百分表是美國的B.C.艾姆斯于1890年制成的。常用于形狀和位置誤差以及小位移的長度測量。百分表的圓表盤上印制有100 個等分刻度，即每一分度值相當于量桿移動0.01毫米。若在圓表盤上印制有1000個等分刻度 ，則每一分度值為0.001毫米 ，這種測量工具即稱為千分表。

　　改變測頭形狀并配以相應的支架，可制成百分表的變形品種，如厚度百分表、深度百分表和內徑百分表等。如用杠桿代替齒條可制成杠桿百分表和杠桿千分表，其示值范圍較小，但靈敏度較高。此外，它們的測頭可在一定角度內轉動，能適應不同方向的測量，結構緊湊。它們適用于測量普通百分表難以測量的外圓、小孔和溝槽等的形狀和位置誤差。

　　百分表的使用方法步驟

　　1、百分表在使用時，要把百分表裝夾在專用表架或其他牢靠的支架上（圖1），千萬不要貪圖方便把百分表隨便卡在不穩固的地方，這樣不僅造成測量結果不準，而且有可能把表摔壞。

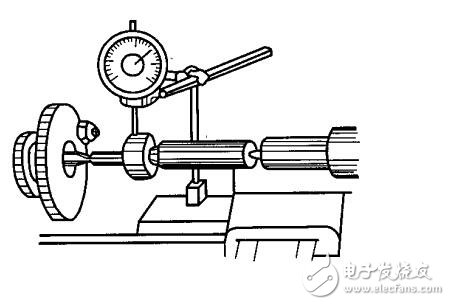

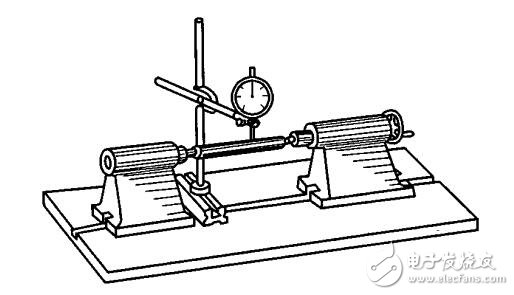

　　為了使百分表能夠在各種場合下順利地進行測量，例如在車床上測量徑向跳動、端面跳動（圖2，在專用檢驗工具上檢驗工件精度（圖13-26）時，應把百分表裝夾在磁性表架或萬能表架上來使用。表架應放在平板、工作臺或某一平整位置上。百分表在表架上的上、下、前、后位置可以任意調節。使用時注意，百分表的觸頭應垂直于被檢測的工件表面。

　　2、把百分表裝夾套筒夾在表架緊固套內時，夾緊力不要過大，夾緊后測桿應能平穩、靈活地移動，無卡住現象。

　　3、百分表裝夾后，在未松開緊固套之前不要轉動表體，如需轉動表的方向時應先松開緊固套。

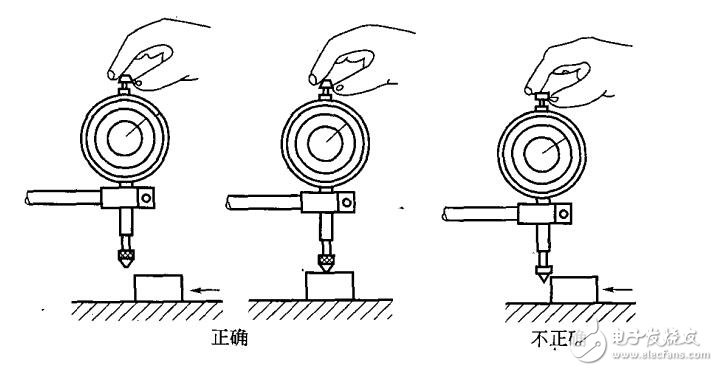

　　4、測量時，應輕輕提起測I桿，把工件移至測頭下面，緩慢下降，測頭與工件接觸，不準把工件強迫推人至測頭下，也不得急劇下降測頭，以免產生瞬時沖擊測力，給測量帶來測量誤差。測頭與工件的接觸方法如圖4所示。對工件進行調整時，也應按上述方法進行。

　　5、用百分表校正或測量工件時，應當使測量桿有一定的初始測量壓力。即在測頭與工件表面接觸時，測量桿應有0.3~lmm的壓縮量，使指針轉過半圈左右，然后轉動表圈，使表盤的零位刻線對準指針。輕輕地拉動手提測量桿的圓頭，拉起和放松幾次，檢 查指針所指零位有無改變。當指針零位穩定后，再開始測量或校正工件的工作。如果是校正工件，此時開始改變工件的相對位置，讀出指針的偏擺值，就是工件安裝的偏差數值。

　　百分表的讀數方法為：先讀小指針轉過的刻度線（即毫米整數），再讀大指針轉過的刻度線（即小數部分），并乘以0.01，然后兩者相加，即得到所測量的數值。

　　百分表怎么讀數圖解

　　例1：

　　如上圖所示的數值為：（讀小指針轉過的刻度線（即毫米整數）為0mm） +（讀大指針轉過的刻度線（即小數部分），并乘以0.01為0.87mm）=0.87mm

　　例2：

　　如上圖所示的數值為：（讀小指針轉過的刻度線（即毫米整數）為1mm） +（讀大指針轉過的刻度線（即小數部分），并乘以0.65為0.65mm）=1.65mm

　　例3：

　　如上圖所示的數值為：（讀小指針轉過的刻度線（即毫米整數）為1mm） +（讀大指針轉過的刻度線（即小數部分），并乘以0.97為0.97mm）=1.97mm

　　例四：

　　如上圖所示的數值為：（讀小指針轉過的刻度線（即毫米整數）為2mm） +（讀大指針轉過的刻度線（即小數部分），并乘以0.67為0.67mm）=2.67mm

　　例五：

　　如上圖所示的數值為：（讀小指針轉過的刻度線（即毫米整數）為0mm） +（讀大指針轉過的刻度線（即小數部分），并乘以0.35為0.35mm）=0.35mm

　　例6：

　　如上圖所示的數值為：（讀小指針轉過的刻度線（即毫米整數）為0mm） +（讀大指針轉過的刻度線（即小數部分），并乘以0.08為0.08mm）=0.08mm

　　例七：

　　如上圖所示的數值為：（讀小指針轉過的刻度線（即毫米整數）為0mm） +（讀大指針轉過的刻度線（即小數部分），并乘以0.02為0.02mm）=0.02mm

　　看了以上的百分表的使用方法與讀書方法圖解的介紹，相信大家對百分表如何使用及讀書應該有了基本的了解，以后在使用的過程中也會更加順手。

　　百分表測量注意事項

　　1）測量前應將測桿、測頭及工件擦凈，裝夾表頭時夾緊力不宜過大，以免套筒變形及測桿移動不靈活。

　　2）測量時應把表裝夾在表架或其它可靠的支架上，否則會影響測量精度。

　　3）使用百分表對批量工件進行比較測量時，要選用量塊或其它標準量具調整百分表指針對準零位，然后把被測工件置放在測頭下，觀察指針偏擺記取讀數，確定被測工件誤差。

　　4）測量平面時，測桿應與被測平面垂直；測量圓柱面時，測桿軸線應通過被測表面的軸線，并與水平垂直。同時根據被測工件的形狀，粗糙度等來選用測量頭。

　　5）為了保證測量力一定，使測頭在工件上至少要壓縮 20—25個分度，將指針與刻度盤零位對準，然后輕提測桿 1—2mm，放手使其自行復原，試提2—3次，若指針停在其它位置
