為了追求以更低功耗和成本實現更高性能的目標，超大規模集成電路產業向系統級芯片(SoC)集成方向發展，從而導致了多時鐘域設計的出現。最常見的是，當頻率關系是2的整數倍時，共享相同時鐘源的功能塊具有同步交互性。從時序的角度看，這些交互可能經常發生在設計的關鍵路徑。在這種情況下，你必須測試這些交互以查證過渡類型(transition-type)故障，以達到測試覆蓋率和DPPM(百萬分之一缺陷)目標。

換句話說，在一個時鐘域中具有發射觸發器，并且在另一個同步時鐘域中具有捕獲觸發器的路徑被稱為同步跨時鐘域(SCCD)路徑。如圖1所示，F(xiàn)F1到FF2之間的組合云被稱為內部時鐘(intra-clock)域，而FF1到FF3之間的云被稱為跨時鐘(inter-clock)域。

圖1：內部時鐘域和跨時鐘域路徑可能會以延遲的形式引入故障。

用于過渡故障測試的時鐘濾波電路(CFC)從時鐘源濾除所需的時鐘脈沖。典型的CFC具有局限性，不能用于測試跨同步時鐘域的過渡故障。出現過渡錯誤時會出現什么問題？我們將解釋這些限制，并建議對CFC進行改進、以使對SCCD的測試(如圖1所示的跨時鐘域故障)可行。

圖2表示一個典型的時鐘濾波電路，它有三個主要組件。

? 同步單元將掃描使能(SE)信號與工作時鐘域同步。

? 由同步SE信號觸發的可編程移位寄存器來控制集成時鐘門控(ICG)以生成所需數量的時鐘脈沖。

? ICG單元。

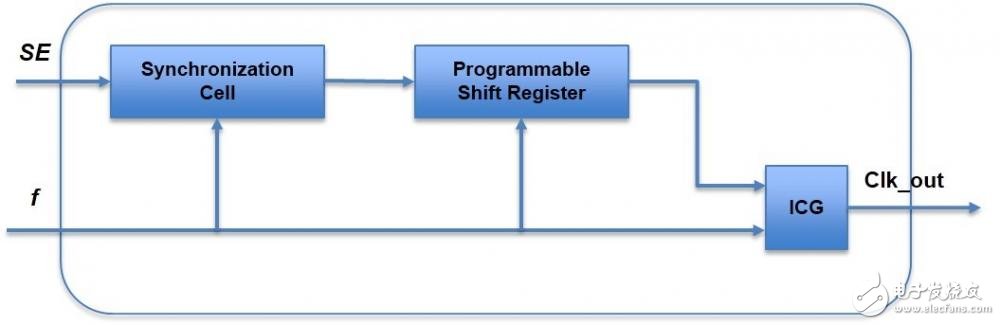

圖2：典型的時鐘濾波電路可能不足以測試跨同步時鐘域的時鐘故障。

全速故障測試包括兩個步驟。第一步是移位模式，第二步是捕捉模式。在移位模式，當SE為高電平時，經由掃描鏈移位，寄存器被初始化為已知值。在捕捉模式，當SE為低時，功能路徑的響應被捕捉到寄存器中。

在捕捉模式，CFC用于產生所需的時鐘脈沖，用于全速測試的啟動和捕捉周期。

當SE被選通，經過一段延遲才到達CFC。然后在CFC中，與接收時鐘域的兩級同步單元同步。被SE同步的信號將觸發n級可編程寄存器給ICG提供使能信號，以濾除所需的時鐘脈沖。這意味著來自CFC的時鐘脈沖距離從SE到達CFC那一刻已有一定延遲。延遲主要由同步單元延遲造成。

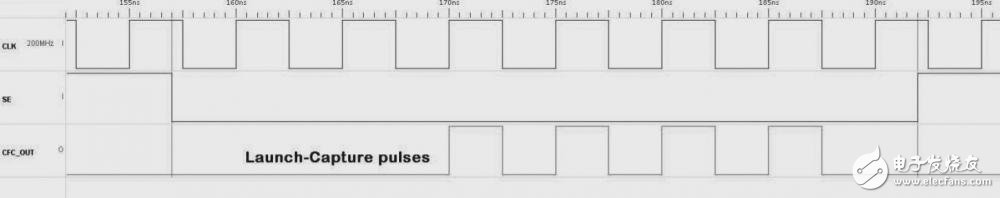

圖3：全速測試時鐘的典型CFC輸出波形。

為測試時鐘域內的故障(內部時鐘域故障)，該CFC盡職盡責，如圖3所示。但是，要測試SCCD過渡故障，需要產生啟動和捕獲脈沖，如圖4所示。為獲得這種波形，我們通常使用兩個獨立的CFC。每個時鐘域都需要自己的CFC，因為每個時鐘的脈沖寬度都不相同，因此需要從不同的CFC生成。圖4給出了你可以實現的不同啟動和捕獲條件的示例。

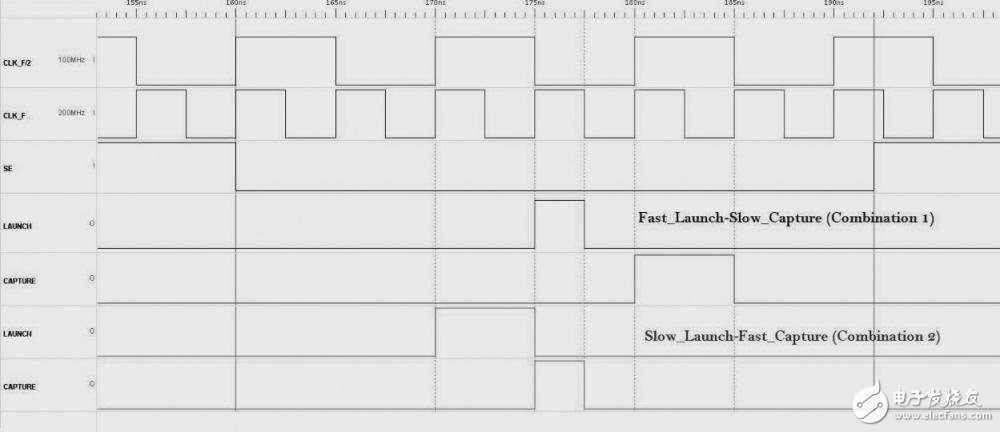

圖4：用于測試跨時鐘域故障的典型啟動和捕獲脈沖組合，包括快速啟動和慢速捕獲以及慢速啟動和快速捕獲脈沖。

當用于測試同步復時鐘域(圖1)中的故障時，同一個CFC遇到以下挑戰：

***邊緣失齊***：當測試兩個SCCD之間的故障時，每個時鐘域都有自己的CFC。而由于CFC固有的同步延遲會導致輸出錯位。產生的時鐘邊緣將不會是周期對齊的。例如，假定頻率為F和F/2的兩個同步時鐘，每個都具有移位寄存器長度為4的可編程CFC?？删幊桃莆患拇嫫髟诓煌瑫r間被觸發，從而導致CFC輸出的不同延遲。假定為兩級同步器，則時鐘域F/2需要兩倍于時鐘域F的時間。圖5顯示了兩個CFC的時鐘輸出波形。需要注意的是，有兩種類型的錯位失齊。一種是由于同步本身的延遲，如圖5所示。

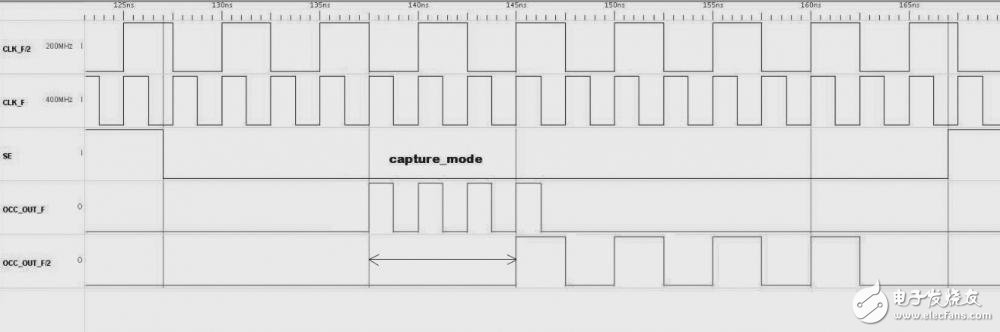

圖5：通用CFC輸出的時鐘波形，顯示失齊的邊沿。

失齊的另一個原因是時鐘偏斜(clock skew)。每個時鐘的偏斜都導致兩個CFC時鐘輸出失齊的進一步加劇。如圖6所示，CFC_OUT_F的輸出相對于CFC_OUT_F/2是偏斜的。正因為如此，捕獲發射信號的功能時序窗口被壓縮，損害了測試質量和有效性。
