一、自動控制器選型：

在現代設備應用中，如表控TPC8-8TD型是使用最多的型號，共有八路輸入、輸出控制端，可以控制八個以內的氣缸電磁閥同時工作，能夠方便的快速速實現設備的自動化控制，也可控制單個電磁閥或多個電磁閥的啟動、以及停止各種自動化的程序運作功能，簡單易用，無需復雜的編程，采取表格化設置形式快速完成所需的定時控制程序功能，十分適合不熟悉編程的操作員使用。

二、實際應用功能：

在控制八個氣缸的同時運用中，每個氣缸是由一個電磁閥控制的，有兩個按鈕開關同步按下設備開始運作，在運行過程中按停止開關全都?xì)飧淄Ｖ惯\作。

在發動后第1個氣缸開始工作時，大概一秒鐘后第2個氣缸開始運作1秒，再第3個氣缸工作一秒時第4個氣缸開始工作二秒，第3個氣缸共運作四秒，第5個氣缸運作一秒，第6個氣缸運作二秒，第7個氣缸運作一秒，第8個氣缸運作一秒，推遲一秒后第1個氣缸停止運作，此刻全部氣缸工作完成。再次啟動后再次運行循環工作。

在設備控制中氣缸控制的作用不可忽略，氣缸由電磁閥控制，具有簡單易用，反應快速、安裝方便等好多益處，一般電磁閥的控制可以采用可編程控制器plc、單片機系列和工控機等多種方式控制，下面對以上幾種控制方案做一個簡易對比。

1、在編程控制器plc擁有功能完備、性高可靠、結構緊湊的特點，需要通過編制梯形圖等編程形式實現所要的性能。

2、工控機組配有功能強大、靈活易用，擁有繁多的控制板卡和組態軟件的支撐，符合組成規模強大的控制系統體系。

3、在單片機應用中，單片機具有靈活應用、經濟適用等優點，但須要專門設計，時間較長，可靠性能和抗干擾性能需要有個成熟的過度。

綜合以上3種控制方案各有特點，但都必須采取編程或組態的方法才能實現的控制功能，非常適合專業技術人員使用。有一種更為簡單易用的表格程序控制器—-表控，該控制器最大的優點就是不需要編程，通過簡單的操作設置實現所要需控制功能。比較適合電磁閥的控制，可以在不長的時間完成設備控制程序。因而，表控TPC8-8TD型是在設備控制氣缸優先使用的控制器。

該表控?fù)碛幸韵绿攸c：

1、表控TPC8-8TD型具有八路輸入、輸出，輸入可以直連接開關和傳感器，更容易實現手動開關控制，八路輸出可以滿足低于多路電磁閥的控制功能。

2、24V供電可以直接驅動24V電磁閥，電路簡單易用。控制器定時控制性能強大，每個動作都可以設定延時時間及工作時間，使用鼠標操作、簡單易操作，無需編程，可以普遍使用于各種氣缸控制的設備之中。

3、該應用表控組成的控制系統，電路簡單易用，各種控制基本采用統一的接線方式，達成的功能只需要在功能設置表上設置需要的功能即可完成，而且設有特有的單步、暫停、全停等專用的工作模式形式，使調試簡單易用，很簡單在很少的時間完成設備的控制。

三、控制器工作原理及設置：

該氣缸控制所完成的性能主要分為啟動、停止以及程序運作控制，以八路氣缸控制為例，該型是最簡單的順序驅動功能的示例，對八個電磁閥進行順序啟動，每路氣缸定時各不相同。為使控制簡單易操作，采用同時啟動，各種定時的方法完成。

四、接線原理圖：

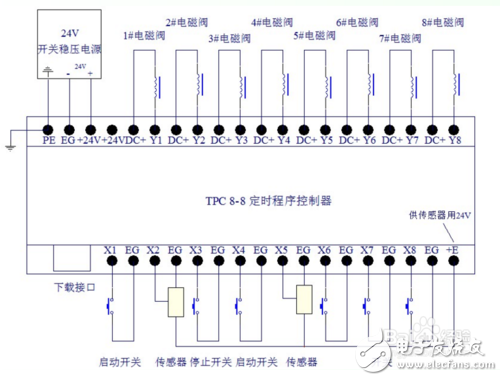

下圖是控制八路電磁閥的接線原理示意圖：

五、實際應用領域：

在各種行業工業化自動控制領域，如：機械自動化控制、電機控制、紡織機械控制、電器控制、食品機械控制、節能控制、燈光控制噴泉控制、液位控制、學校科普知識等自動化控制領域普及使用。
