示波器是一種用途十分廣泛的電子測量儀器。它能把肉眼看不見的電信號變換成看得見的圖象，便于人們研究各種電現象的變化過程。示波器利用狹窄的、由高速電子組成的電子束，打在涂有熒光物質的屏面上，就可產生細小的光點。在被測信號的作用下，電子束就好像一支筆的筆尖，可以在屏面上描繪出被測信號的瞬時值的變化曲線。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線，還可以用它測試各種不同的電量，如電壓、電流、頻率、相位差、調幅度等等以圖像形式在陰極射線管熒光屏上顯示兩個或兩個以上參數間的函數關系的電子測量儀器。示波器根據對不同時域測量的要求有通用示波器、存儲示波器和取樣示波器三類。

把示波器中的數據存入U盤步驟

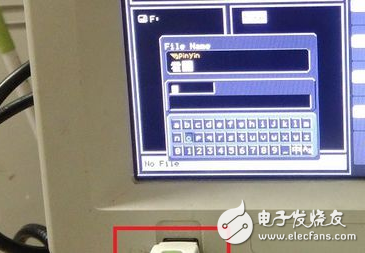

首先，我們要有一個U盤，容量最好1G以上。因為數據有時候也是很大的，為了方便存儲，建議U盤容量合適就好。把U盤插到示波器的usb端口上。如下圖所示：

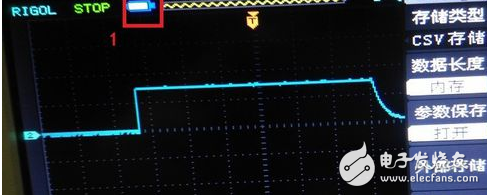

但是，我們的U盤有沒有被識別呢？一方面示波器顯示屏會提示我們驅動安裝成功?；蛘呖雌聊坏腢盤標識，如下圖所示的紅框1中就是U盤插入的標識。

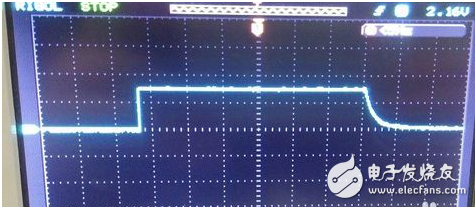

為了存儲數據，數據就是各種波形。所以我們要有一個波形。什么是波形？如下圖所示就是波形，也是我要存儲的CSV文件波形。

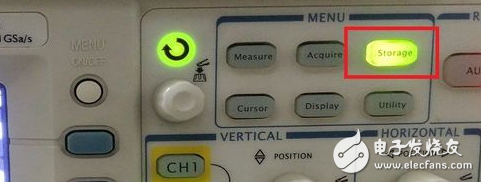

非常關鍵的一步：這個時候我們點擊示波器右邊按鈕中的Storage按鈕（紅框中），我們一定要插入U盤后，再點擊Storage。最好不要點擊了Storage再去插U盤。如果順序錯誤，可能導致U盤無法被識別。

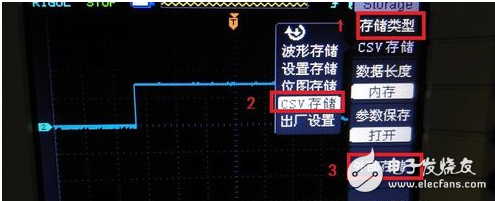

點擊Storage后，會在顯示器屏幕右側顯示一個菜單。我們通過示波器右側的一排按鈕和旋鈕進行操作。我們選擇：存儲類別----CSV存儲----外部存儲。如下圖所示：

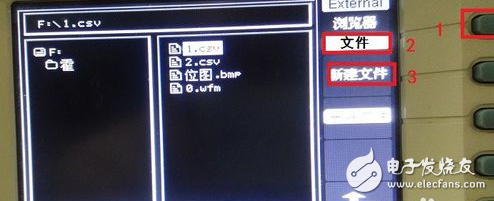

示波器跳入新的界面，我們通過示波器顯示屏右側的按鈕進行操作。我們通過按鈕（紅框1），對瀏覽器的選項進行切換。我們切換到文件（紅框2）后，通過右側按鈕，點擊新建文件（紅框3）。

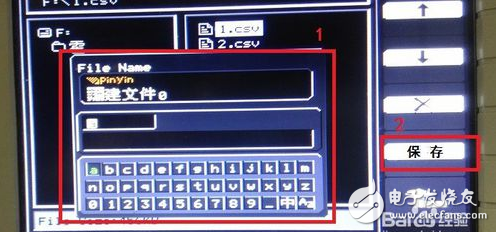

這時又跳入新的界面，這個界面就是讓我們進行文件命名和保存的。通過紅框1我們進行文件命名。命名完成后，我們點擊保存（紅框2），文件就會保存到我們的U盤。如下圖所示：
