摘要：基于實際應用中許多場合對溫度高精度測量的需求，利用ATF1504芯片與單片機最小系統，采用等精度頻率測量技術，設計了一款高精度數字溫度計。該方案采用ATF1504芯片作為可編程邏輯器件，以高靈敏度負溫度系數熱敏電阻為溫度傳感器。利用ATF1504芯片與單片機配合完成待測信號頻率的精確測量，從而實現溫度的精確測量。實驗數據表明該溫度計的測溫相對誤差小于0.3%。

溫度是人們?nèi)粘Ｉ钪谐３Ｐ枰獪y量和控制的一個物理量。傳統的溫度計有反應速度慢、讀數麻煩、測量精度不高、誤差大等缺點，而在某些特定的場合，器材設備對溫度的要求極高，設計一種高精度的溫度計就顯得十分有意義。設計的高精度溫度計有著線性優良、性能穩定、靈敏度高、使用方便、軟硬件結構實現了模塊化、電路簡單等優點。

1 設計方案

熱敏電阻是對溫度變化非常敏感的電阻元件，它在測溫技術、無線電技術、自動化和遙控等方面都得到廣泛的應用。熱敏電阻能夠將環境溫度的變化轉化為電阻自身阻值的變化，它將溫度的變化轉換為連續的電信號的變化，再由外電路把該電信號轉化成單片機可處理的脈沖(頻率)信號，由單片機來直接處理。熱敏電阻構成的555振蕩電路能夠實現由電阻到頻率的轉換功能，建立起由溫度到電阻值再到頻率的對應關系。處理器對頻率信號的處理精度直接影響著溫度測量的精度，采用等精度測頻方案能夠滿足精度的要求，設計中采用查表法和插值法來建立頻率與溫度的轉換關系。

設計的數字溫度計主要由下面4部分組成：溫度傳感部分、等精度測頻部分、頻率溫度轉換部分、數據緩存及顯示部分，原理圖如圖1所示。設計中用到的主要模塊有：1)單片機最小系統。單片機最小系統或者稱為最小應用系統，是指用最少的元件組成的單片機可以工作的系統。單片機最小系統一般應該包括：單片機、晶振電路、復位電路。2)CPLD(Complex ProgrammableLogic Device)。復雜可編程邏輯器件。其具有編程靈活、集成度高、設計開發周期短、適用范圍寬、開發工具先進、設計制造成本低、對設計者的硬件經驗要求低、標準產品無需測試、保密性強、價格大眾化等特點，可實現較大規模的電路設計，因此被廣泛應用于產品的原型設計和產品生產之中。CPLD內部結構為“與或陣列”，該結構來自于典型的PAL、GAL器件的結構。任意一個組合邏輯都可以用“與-或”表達式來描述，所以該“與或陣列”結構能實現大量的組合邏輯功能。CPLD最基本的單元是宏單元。一個宏單元包含一個寄存器(使用多達16個乘積項作為其輸入)及其他有用特性。因為每個宏單元用了16個乘積項，因此設計人員可部署大量的組合邏輯而不用增加額外的路徑。單片機與CPLD之間的三總線結構，如圖2所示。

2 硬件部分設計

2.1 溫度與頻率轉換部分的設計

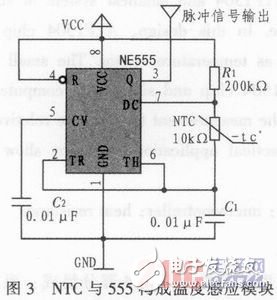

由熱敏電阻與555定時器構成多諧振蕩電路如圖3所示，該電路能夠實現由溫度變化到電阻變化再到頻率變化的變換。

555振蕩電路頻率：

其中Rn是熱敏電阻NTC，C為放電電容，RN是在額定溫度TN（K）時的NTC熱敏電阻阻值，T規定溫度（K），B是NTC熱敏電阻的材料常數。由以上兩個公式可將建立起由溫度到電阻值，再由電阻值到頻率的換算關系，實現頻率到溫度的轉換：

1）555電路的振蕩頻率：f=1/（（R1+2RT1）C1ln2），即頻率與電阻值的關系；

2）半導體熱敏電阻NTC的特性曲線（溫度與電阻的關系）。在一定溫度范圍內，半導體材料的電阻RT和絕對溫度T的關系可表示為：

其中常數a不僅與半導體材料的性質有關而且與它的尺寸均有關，而常數b僅與材料的性質有關，常數a和b可通過實驗方法測得，計算出a和b后，就可以根據公式（3）計算出溫度值。因為NTC的阻值和溫度之間是指數關系，以單片機為處理器的系統計算這一方程效率很低，因此本文使用查表法與插值法計算溫度，提高了測量的效率，簡化了計算的復雜性。假設測溫范圍為-10～50，可先將-10～50分為60段，每一度的氣溫對應一段頻率值。然后分別將NE555電路在-10°，-9°，-8°……48°，49°，50°時的輸出頻率實際測試出來并存儲在單片機的ROM中，建立時鐘頻率與溫度的對應表。而在每一個度的溫度段內近似認為頻率與溫度成線性關系在實際轉換過程中，首先根據測量的時鐘頻率確定其所在的溫度段，再按線性方程求出此頻率所對應的溫度值，由此實現由頻率到溫度的轉換。

2.2 等精度測頻電路的實現
