tl494引腳功能圖，tl494典型應用電路圖

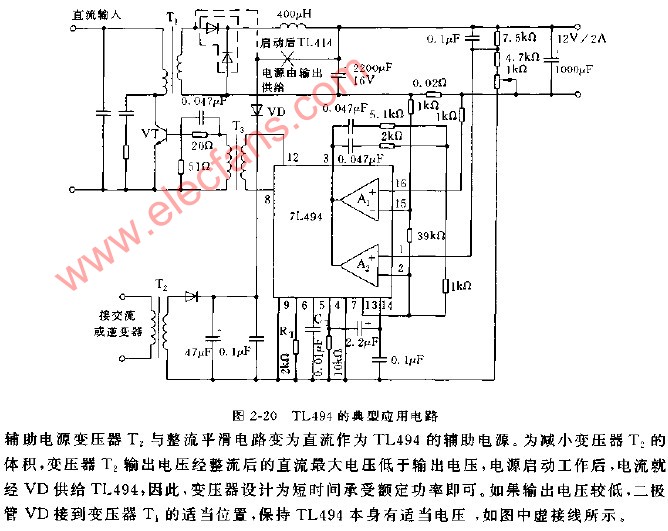

輸助電源變壓器T：與整流平滑電路變?yōu)橹绷髯鳛門L494的輔助電源。為減小變壓器T：的體積，變壓器T。輸出電壓經整流后的直流最大電壓低于輸出電壓，電源啟動工作后，電流就經VD供給TL494，因此，變壓器設計為短時間承受額定功率即可。
