輸出5V 10A的串聯式開關穩壓電源電路
?

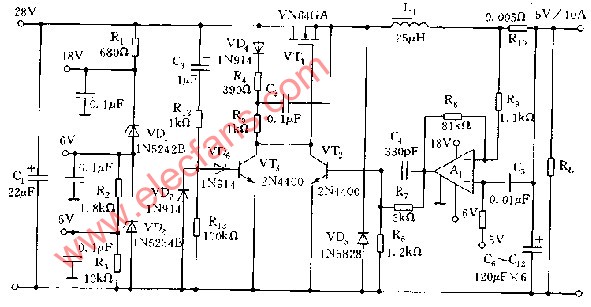

圖2-89是輸出5V/10A的串聯式開關穩壓電源電路，工作頻率為200KHz，電路中R1，R2，R3，VD。VD2構成提供比較放大器A1的18V，6V電源和反相輸入端5V基準電壓的穩壓偏置電路。
輸出5V 10A的串聯式開關穩壓電源電路
