　　電路有三個特點，一是有別于一般的一次眺閘開關，它在眺閘后經過一段時間可以自動重合閘試送電，可避免因偶然漏電跳閘讓人疲于奔命，甚至摸黑操作而發生事故：二是使用接觸器的常閉觸點供電，正常時接觸器為釋放狀態，所以平時不耗電;三是電子電路平時也是斷電狀態，既消除了靜態消耗，又不會因長期通電而易受雷電等非常態電源的影響。

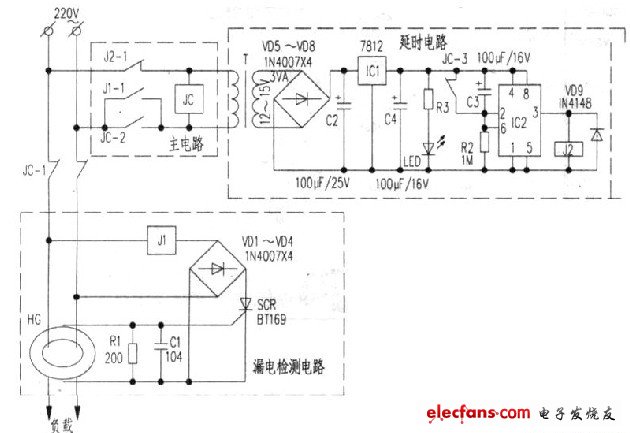

　　電路如附圖所示.主要由主控制電、漏電檢測電路，以及延時電路等幾部分組成。其工作原理如下：　　正常狀況下，交流接觸器JC的常閉觸點JC-1閉合供電，常開觸點JC-2斷開.漏電檢測電路的繼電器Jl的常開觸點JH也斷開，所以JC線圈及后面的延時電路都不通電。

　　當負載端漏電時.互感器HG中有感應電流(壓)，可控硅SCR導通，Jl得電，JH吸合，JC得電.JC-I斷開負載供電.JC-2閉合自保，漏電檢測電路失電，兒又復釋放。與此同時，延時動作電路通電。市電由變壓器T降壓、VD5~VD8整流、C2濾波、IC1穩壓，得到12V直流電源。一開始，時基電路IC2(2)、(6)腳因C3兩端電壓不能突變而星高電平，(3)腳為低電平，繼電器J2為釋放狀態。

　　C3通過電阻R2充電一段時間后.IC2(2)、(6)腳電位下降到2/3電源電壓，(3)腳輸出高電平.J2得電，其常閉觸點J2-1斷開.JC失電釋放.JC-2斷開，其后的延時電路亦回到斷電狀態。

　　JC-I閉合試送電。如果負載端是偶然漏電，則此時恢復正常供電;如果漏電點仍存在，則再次跳閘，等待檢查。

　　其中.R2、C3為抗干擾所設，以免雜波使電路誤動作。JC-3可在JC試送電的瞬間將電容C3上的電荷放掉，保證電路能夠迅速恢復到初始延時狀態。發光二極管LED點亮?xí)r，指示電路正處于延時合閘狀態。

　　元件選用：漏電檢測電路可用現成的漏電保護開關的檢測部分改制，只要將原吸鐵線圈代之以一只小型220V繼電器便可。J2用小型12V直流繼電器。Jc可根據負載大小選用220V交流接觸器。IC2用NE555等時基電路。

　　組裝完成后，根據需要調整電阻Rl的阻值，使延時時間為一分鐘到數分鐘之間便可。

　　本電路是單向應用.由電路原理不難發現，只要稍加變動便可將其用于三相交流保護電路。
