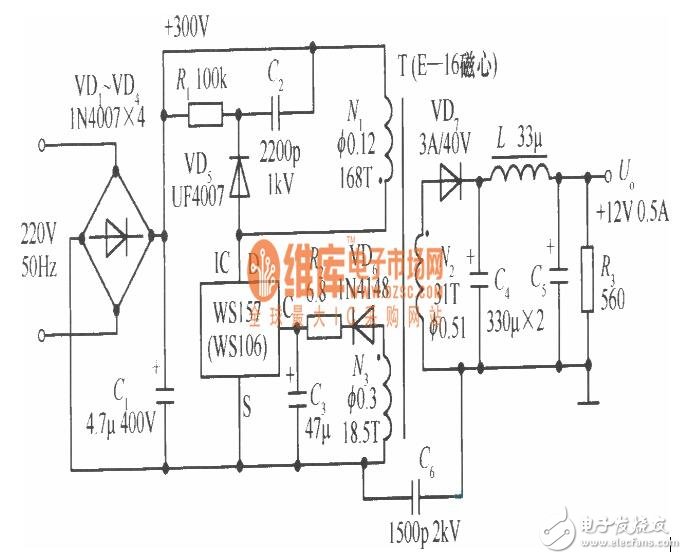

+12V、0.5A 單片開關穩壓電源的電路如圖所示。其輸出功率為 6W。當輸入交流電壓在110～260V 范圍內變化時，電壓調整率 Sv≤1％。當負載電流大幅度變化時，負載調整率 SI=5％～7％。為簡化電路，這里采用了基本反饋方式。

　　接 通電源后，220V 交流電首先經過橋式整流和 C1 濾波，得到約+300V 的直流高壓，再通過高頻變壓器的初級線圈 N1，給 WSl57 提供所需的工作電壓。 從次級線圈 N2 上輸出的脈寬調制功率信號，經 VD7、C4、L 和 C5 進行高頻整流濾波，獲得+12V、0.5A的穩壓輸出。反饋線圈 N3 上的電壓則通過 VD6、R2、C3 整流濾波后，將控制電流加至控制端 C 上。由 VD5、R1，和 C2 構成的吸收回路，能有效抑制漏極上的反向峰值電壓。該電路的穩壓原理分 析如下：當由于某種原因致使 Uo↓時，反饋線圈電壓及控制端電流也隨之降低，而芯片內部產生的誤差電壓 Ur↑時，PWM 比較器輸出的脈沖占空比 D↑，經過 MOSFET 和降壓式輸出電路使得 Uo↑，最終能維持輸出電壓不變。反之亦然。

　　為了抑制初、次級之間的共模干擾，在 N2、N3 的同相端還并聯一只 1500pF

　?。?kV 的高壓陶瓷電壓 C6。VD5 可以選用 UF4005（1A／600V）型超快恢復二極管。VD6

　　選 1N4148 型硅高速開關二極管。VD7 須采用 3A／40V 以上的肖特基二極管，可選 B82

　　— 004 型（15A／40V）。 C2 宜選 2200pF／1kV 的高壓陶瓷電容。R1 為 C2 的泄放電阻，可防止斷電后在 C2 上積累的電荷形成高壓。為降低空載電壓，在輸出端并聯一只 560 Ω的最小負載電阻。高頻變壓器可選國產 E-20 型鐵氧體磁心。其截面積 Sj=0．25cm2。繞制方法應為先繞 N1，再繞 N2，最后繞 N3，并需注意線圈的極性。各繞組所用漆包線的線徑與匝數已標明在圖中。
