開關電源的定義

　　開關電源是利用現代電力電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，開關電源一般由脈沖寬度調制（PWM）控制IC和MOSFET構成。隨著電力電子技術的發展和創新，使得開關電源技術也在不斷地創新。目前，開關電源以小型、輕量和高效率的特點被廣泛應用幾乎所有的電子設備，是當今電子信息產業飛速發展不可缺少的一種電源方式。

　 開關電源的工作原理

　　PC電源知多少

　　個人PC所采用的電源都是基于一種名為“開關模式”的技術，所以我們經常會將個人PC電源稱之為——開關電源（Switching Mode Power Supplies，簡稱SMPS），它還有一個綽號——DC-DC轉化器。本次文章我們將會為您解讀開關電源的工作模式和原理、開關電源內部的元器件的介紹以及這些元器件的功能。

　　●線性電源知多少

　　目前主要包括兩種電源類型：線性電源和開關電源（switching）。線性電源的工作原理是首先將127 V或者220 V市電通過變壓器轉為低壓電，比如說12V，而且經過轉換后的低壓依然是AC交流電;然后再通過一系列的二極管進行矯正和整流，并將低壓AC交流電轉化為脈動電壓（配圖1和2中的“3”）;下一步需要對脈動電壓進行濾波，通過電容完成，然后將經過濾波后的低壓交流電轉換成DC直流電（配圖1和2中的“4”）;此時得到的低壓直流電依然不夠純凈，會有一定的波動（這種電壓波動就是我們常說的紋波），所以還需要穩壓二極管或者電壓整流電路進行矯正。最后，我們就可以得到純凈的低壓DC直流電輸出了（配圖1和2中的“5”）

　　配圖1：標準的線性電源設計圖

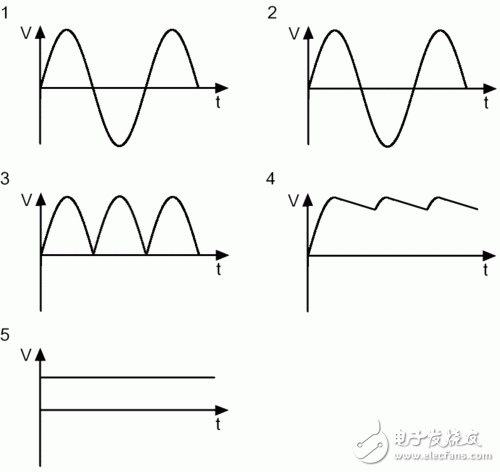

　　配圖2：線性電源的波形

　　盡管說線性電源非常適合為低功耗設備供電，比如說無繩電話、PlayStation/Wii/Xbox等游戲主機等等，但是對于高功耗設備而言，線性電源將會力不從心。

　　對于線性電源而言，其內部電容以及變壓器的大小和AC市電的頻率成反比：也即說如果輸入市電的頻率越低時，線性電源就需要越大的電容和變壓器，反之亦然。由于當前一直采用的是60Hz（有些國家是50Hz）頻率的AC市電，這是一個相對較低的頻率，所以其變壓器以及電容的個頭往往都相對比較大。此外，AC市電的浪涌越大，線性電源的變壓器的個頭就越大。

　　由此可見，對于個人PC領域而言，制造一臺線性電源將會是一件瘋狂的舉動，因為它的體積將會非常大、重量也會非常的重。所以說個人PC用戶并不適合用線性電源。

　　●開關電源知多少

　　開關電源可以通過高頻開關模式很好的解決這一問題。對于高頻開關電源而言，AC輸入電壓可以在進入變壓器之前升壓（升壓前一般是50-60 KHz）。隨著輸入電壓的升高，變壓器以及電容等元器件的個頭就不用像線性電源那么的大。這種高頻開關電源正是我們的個人PC以及像VCR錄像機這樣的設備所需要的。需要說明的是，我們經常所說的“開關電源”其實是“高頻開關電源”的縮寫形式，和電源本身的關閉和開啟式?jīng)]有任何關系的。

　　事實上，終端用戶的PC的電源采用的是一種更為優化的方案：閉回路系統（closed loop system）——負責控制開關管的電路，從電源的輸出獲得反饋信號，然后根據PC的功耗來增加或者降低某一周期內的電壓的頻率以便能夠適應電源的變壓器（這個方法稱作PWM，Pulse Width Modulation，脈沖寬度調制）。所以說，開關電源可以根據與之相連的耗電設備的功耗的大小來自我調整，從而可以讓變壓器以及其他的元器件帶走更少量的能量，而且降低發熱量。

　　反觀線性電源，它的設計理念就是功率至上，即便負載電路并不需要很大電流。這樣做的后果就是所有元件即便非必要的時候也工作在滿負荷下，結果產生高很多的熱量。

　　看圖說話：圖解開關電源

　　下圖3和4描述的是開關電源的PWM反饋機制。圖3描述的是沒有PFC（Power Factor Correction，功率因素校正） 電路的廉價電源，圖4描述的是采用主動式PFC設計的中高端電源。

　　圖3：沒有PFC電路的電源

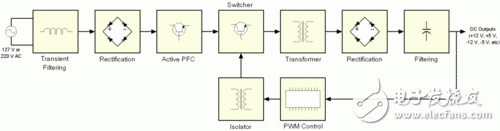

　　圖4：有PFC電路的電源

　　通過圖3和圖4的對比我們可以看出兩者的不同之處：一個具備主動式PFC電路而另一個不具備，前者沒有110/220 V轉換器，而且也沒有電壓倍壓電路。下文我們的重點將會是主動式PFC電源的講解。

　　為了讓讀者能夠更好的理解電源的工作原理，以上我們提供的是非?；镜膱D解，圖中并未包含其他額外的電路，比如說短路保護、待機電路以及PG信號發生器等等。當然了，如果您還想了解一下更加詳盡的圖解，請看圖5。如果看不懂也沒關系，因為這張圖本來就是為那些專業電源設計人員看的。

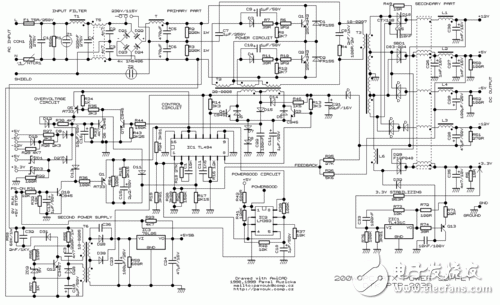

　　圖5：典型的低端ATX電源設計圖

　　你可能會問，圖5設計圖中為什么沒有電壓整流電路？事實上，PWM電路已經肩負起了電壓整流的工作。輸入電壓在經過開關管之前將會再次校正，而且進入變壓器的電壓已經成為方形波。所以，變壓器輸出的波形也是方形波，而不是正弦波。由于此時波形已經是方形波，所以電壓可以輕而易舉的被變壓器轉換為DC直流電壓。也就是說，當電壓被變壓器重新校正之后，輸出電壓已經變成了DC直流電壓。這就是為什么很多時候開關電源經常會被稱之為DC-DC轉換器。

　　饋送PWM控制電路的回路負責所有需要的調節功能。如果輸出電壓錯誤時，PWM控制電路就會改變工作周期的控制信號以適應變壓器，最終將輸出電壓校正過來。這種情況經常會發生在PC功耗升高的時，此時輸出電壓趨于下降，或者PC功耗下降的時，此時輸出電壓趨于上升。

　　在看下一頁是，我們有必要了解一下以下信息：

　　★在變壓器之前的所有電路及模塊稱為“primary”（一次側），在變壓器之后的所有電路及模塊稱為“secondary”（二次側）;

　　★采用主動式PFC設計的電源不具備110 V/ 220 V轉換器，同時也沒有電壓倍壓器;

　　★對于沒有PFC電路的電源而言，如果110 V / 220 V被設定為110 V時，電流在進入整流橋之前，電源本身將會利用電壓倍壓器將110 V提升至220 V左右;

　　★PC電源上的開關管由一對功率MOSFET管構成，當然也有其他的組合方式，之后我們將會詳解;

　　★變壓器所需波形為方形波，所以通過變壓器后的電壓波形都是方形波，而非正弦波;

　　★PWM控制電流往往都是集成電路，通常是通過一個小的變壓器與一次側隔離，而有時候也可能是通過耦合芯片（一種很小的帶有LED和光電晶體管的IC芯片）和一次側隔離;

　　★PWM控制電路是根據電源的輸出負載情況來控制電源的開關管的閉合的。如果輸出電壓過高或者過低時，PWM控制電路將會改變電壓的波形以適應開關管，從而達到?！镎敵鲭妷旱哪康?
