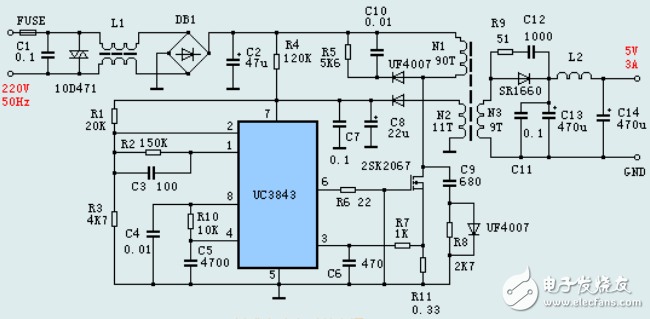

開關電源電路圖----UC3843組成的小功率開關電源

高頻變壓器是開關電源的關鍵元件，其設計和繞制工藝很大程度上決定開關電源的特性甚至制作的成敗，對于15W左右的開關電源，可選區EE-20的磁芯，材料可選MXO-2000導磁率為u=2000H/m，飽和磁通密度bs=400mT，最高工作頻率可達500kHz，繞組參數參考電路圖中的標注。漆包線的線經及并繞股數一般應視輸出電流而定，通常電流密度取J=2A/m2，但最大不超過2A/m2。防止出現磁飽和而燒毀開關管，磁芯間隙應有0.2-0.8mm，可采取墊上數層絕緣材料解決。

開關功率管可采用高頻特性好，低內阻的場效應晶體管，因?yàn)殚_關管工作于300V的電壓，考慮到高頻變壓器的反向電動勢約有200多伏，線圈漏感引起的尖峰電壓約有200V，所以功率管的反向擊穿電壓應選用大于800V的高反壓場效應管，功率管的最大漏極電流應考慮整個電源的輸出功率，在這個電源中，輸出功率較小，可選用價廉的2Sk2067。同時功率管上應安裝合適的散熱器。

因?yàn)殚_關電源的工作頻率較高，二極管應選用高頻特性好的肖特基快恢復二極管，如UF4007、FR107等元件。濾波電容的容量根據電源的輸出功率而定。這里選22uF/400V電容即可，但必須選用質量好的元件。

業余制作開關電源，工作頻率不要選用太高，因?yàn)樽灾频母哳l變壓器工藝難以保證，高頻特性欠佳，頻率太高可能會導致電源無法工作。一般可選40KHz左右為宜。

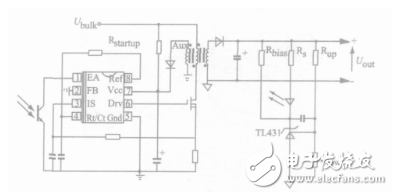

開關電源電路圖----以UC3843為核心的單端反激式開關穩壓電源

采用TL431配合光耦PC817A作為參考、隔離、取樣，電路中將UC3843內部的誤差放大器反向輸入端2腳直接接地，PC817A的三極管集電極直接接在誤差放大器的輸出端1腳，跳過芯片內部的誤差放大器，直接用1腳做反饋，然后與電流檢測輸入的第3腳進行比較，通過鎖存脈寬調制器輸出PWM驅動信號。當輸出電壓升高時，經電阻Rup，Rlow分壓后輸入到TL431的參考端的電壓也升高，此時流過光耦中發光二極管的電流增大，PC817A三極管集射級電壓Ucc減小，UC3843的6腳輸出驅動信號的占空比變小，于是輸出電壓下降，達到穩壓的目的。反之亦然，使輸出保持恒定，不受電網電壓或負載變化的影響。

在上圖中直接從1腳反饋的好處是能使電源的動態響應更快，而且還簡化了1腳和2腳之間RC網絡的設計。因?yàn)檎`差放大器用作信號傳輸時都需要傳輸時間，并不是輸出與輸入同時建立。由于TL431內部有一個高增益的誤差放大器，如果把反饋信號接到2腳的電壓反饋端，則反饋信號要通過兩個高增益誤差放大器，傳輸時間增長。而且直接采用1腳做反饋，還能起到過載保護的功能，當電源過載或輸出短路時，流過光耦中的二極管的電流會迅速增大，1腳的電壓很快就被拉低。1腳的電壓低于1V時，UC3843就會關閉6腳輸出，從而保護了電源。
