普通照明用LED驅動電源一般采用的都是基于PWM控制器的反激式變換器電路拓?fù)?。這種解決方案雖然結構簡單，但一般不能利用傳統白熾燈用三端雙向晶閘管（TRIAC）調光器對LED進行調光，這是因為白熾燈是一種純電阻性負載，而AC／DC電源系統與白熾燈的情況完全不同。用iW3610型AC/DC數字電源控制器構建反激式LED驅動器，可以與所有類型的調光器兼容操作，調光范圍達2％～10％，并且無閃爍現象發生，在無調光器時的功率因數達0.9，系數效率達85％。

　　1 iW3610的結構與特點

　　iW3610采用8引腳SOIC封裝，引腳配置如圖1所示。

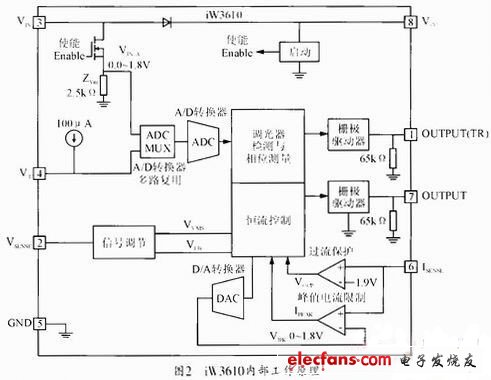

　　iW3610芯片集成了啟動和輸入電壓檢測電路、反饋信號調節電路、A／D轉換器、D／A轉換器、調光器檢測與相位測量電路、恒流控制電路、過電流保護比較器、峰值電流限制比較器、斬波（chopping）電路MOSFFT柵極驅動器以上主電源中MOSFET柵極驅動器等，如圖2所示。

　　iW3610各個引腳功能如下所述。

　　引腳1（OUTPUT（TR））：斬波電路MOSFFT開關柵極驅動輸出。

　　引腳2（VSENSE）：變壓器輔助繞組感測信號輸入，用于次級邊電壓反饋以對輸出進行調節。

　　引腳3（VIN）：整流輸出電壓檢測信號輸入，用于調光器相位檢測、輸入欠電壓／過電壓保護，在啟動期間為芯片提供電源電流。

　　引腳4（VT）：外部關閉控制端。如果關閉控制不用，應當連接一個電阻接地。

　　引腳5（GND）：地引腳。

　　引腳6（TSENSE）：初級電流感測輸入，用于逐周期峰值電流控制。

　　引腳7（OUTPUT）：反激式變換器MOSFET開關柵極驅動輸出。

　　引腳8（VCC）：控制器電源，啟動閥值是12V，欠電壓關閉門限電平為7.5V。

　　iW3610采用數字控制技術，具有包括：斬波電路，其作用是提高功率因數，為調光器提供動態阻抗；隔離反激式電路拓?fù)?，提供低成本解決方案，允許利用傳統白熾燈調光器對LED進行調光。iW3610能夠?qū)ι险{(diào)光器類型進仃檢測和對相位進行測量。iW3610在谷值模式開關，在無調光器時的效率可達85％。iW3610采用初級側反饋恒流控制技術，獲得容差±5％的LED電流調節。
