驅車行駛在城市的大街上時，環顧一下四周，您會看到越來越多的全色 LED 標牌及留言板出現在商店、飯店和辦公大樓的外墻上。隨著 LED 矩陣顯示系統產量的快速增長，廣告標牌現在可提供商店老板可承受的價格。為了支持這一需求，我們正在努力開發新技術，進一步優化可實現這些顯示屏的 LED 驅動器。

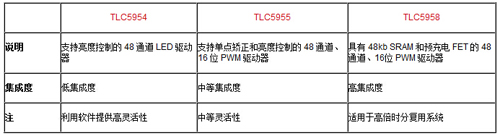

　　今年年初，TI 推出了業界第一個 48 輸出（48 通道）LED 標牌顯示器驅動器產品系列。TLC5954、TLC5955 和 TLC5958 提供三個等級的集成度，支持不同程度的靈活性。

　　那為什么需要 48 組輸出呢？在當前的 LED 標牌市場，16 輸出驅動器使用量最大。在 TI，TI TLC5920 就是一個實例。因此，具有 48 組輸出的器件是普通 16 輸出器件通道數的三倍，不過更多的輸出將支持全色標牌應用中紅、綠、藍 （RGB） 三種顏色的 LED 燈。

　　在典型 LED 顯示系統設計中，一個模塊包含 16 × 16 個像素（參見“LED 標牌術語”）和 3 個實現驅動所需的 16 通道器件：

　　IC1：16 × 16，紅

　　IC2：16 × 16，綠

　　IC3：16 × 16，藍

　　在將 3 個 16 輸出器件的使用與一個 48 輸出器件進行對比時，明顯的優勢是后者具有更高的集成度，可將 PCB 上驅動器 IC 的數量減少 3 倍。這可簡化 PCB 布局。

　　以下是采用 3 個 16 輸出驅動器的普通 LED 布局與采用 1 個 48 輸出驅動器的相同布局的比較。在每張圖的上半部分有 256 （= 16 × 16） 個 RGB 3 合 1 LED 燈，相當于 768 個獨立 LED 燈。使用 48 通道驅動器可顯著簡化設計，無需線路跨接。

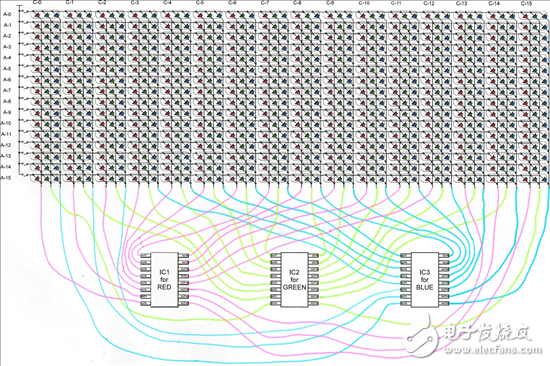

　　3 個 16 通道 LED 驅動器 IC

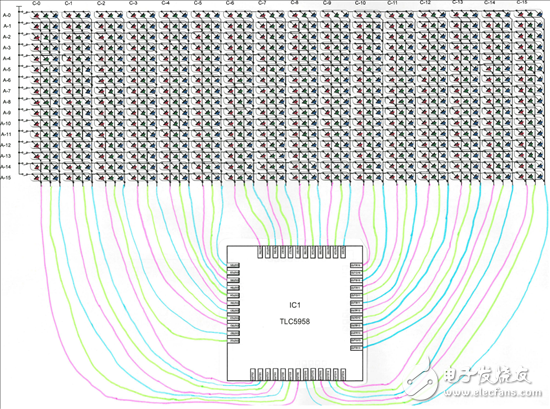

　　單個 48 通道 LED 驅動器 IC

　　例如，我們可以看看采用 48 通道 TLC5958 的 TI Design。在本實例中，4 層電路板上有一個 64 × 64 像素的矩陣設計，它比以上實例大 16 倍，總共有 12，288 個 LED。

　　當您考慮在下一款設計中采用這些 48 通道驅動器時，這里提供的一些信息可幫助您為系統選擇理想的器件。此外，您還可以觀看視頻《業界第一個 48 通道 LED 顯示器驅動器系列》。

　　TLC5954 LED 驅動器使用最簡單，不僅集成亮度控制功能，而且還可通過軟件提供高度的靈活性。它沒有集成 PWM 生成邏輯，但包含可直接控制輸出級開關的長移位寄存器。要驅動 TLC5954，需要一款功能強大的處理器（FPGA、DSP 和／或 ASIC）向移位寄存器發送開關數據。TLC5954 的優勢在于軟件代碼可通過處理器做您想做的任何事情。例如，您可實施復雜而精密的擴頻 PWM 信號控制來避免或最小化 EMI 問題。

　　TLC5955 LED 驅動器在集成度和靈活性方面處于這 3 款器件的中間水平。該器件集成業經驗證的 ES-PWM 控制，允許使用較低功耗處理器控制該驅動器。

　　48 通道 LED 顯示器驅動器系列的第三款器件是高度集成的 TLC5958。它集成 48Kb RAM，支持高達 32 倍的時分復用控制。該多路復用技術可減少 PCB 上的驅動器 IC 數量。如果沒有集成 RAM，就很難實現高質量視頻輸出影像，因?yàn)闀r(shí)間空擋太短。此外，TLC5958 還集成預充電 FET 和低灰階增強功能，特別適合高倍時分復用顯示系統。

　　我希望您在設計下一款標牌時試一試這些最新 48 通道驅動器。點擊這里，了解 TI 所有 LED 顯示器驅動器的相關信息。請將您的使用情況告訴我！

　　原文請參見： http://www.deyisupport.com/blog/b/power_house/archive/2015/01/13/48-led.aspx
