LED驅動原理方式解析：

　?。?）被動矩陣LCD技術

　　高信息密度顯示技術中首先商品化的是被動矩陣顯示技術，它得名于控制液晶單元的開和關的簡單設計。被動矩陣液晶顯示的驅動方式是由垂直與水平方向的電極所構成的，且將單獨的液晶單元夾在彼此垂直的電極中間。因此，任何一組電極的驅動就會在特定的單元中引起電流通過。

　　被動矩陣顯示畫面的原理是用輸入的信號依次去驅動每一排的電極，于是當某一排被選定的時候，列向上的電極將被觸發用于打開位于排和列交叉上的那些像素。這種方法比較簡單，而且對液晶屏幕成本的增加也不多。不過其存在的缺點是：如果有太大的電流通過某個單元，附近的單元都會受到影響，會引起虛影；如果電流太小，單元的開和關就會變得遲緩，會降低對比度和丟失移動畫面的細節。

　　早期的被動矩陣板依賴于扭轉向列的設計。其上層和下層的偏光板的偏振光方向呈90°，因此中間的液晶以90°進行扭轉。這樣制造的液晶板對比度很低，響應時間也很慢。這種方式運用在低信息量顯示時效果很好，但不適合計算機顯示。

　　超扭轉向列（Super Twisted Nematic）方法是通過改變液晶材料的化學成分，使液晶分子發生不止一次的扭轉，使光線扭轉達到180°到270°，這樣便可大大地改善畫面的顯示品質。20波紀80年代初期，STN技術一度非常流行，至今它還在便攜式電子設備如PDA、移動電話中使用。雖然STN技術提高了顯示的對比度，但它會引起光線的色彩偏差，尤其是在屏幕偏離主軸的位置上。這就是為什么早期的筆記本計算機屏幕總是偏藍和偏黃的原因。

　　雙層超扭曲向列型顯示技術（DSTN）具有兩層扭轉方向相對的LCD層，第二層使得第一層遺留的色偏問題得以解決。當然它的制造工藝比前兩種方式要復雜得多。

　　后來人們發現了比DSTN更簡單易行的方法，就是在底層和頂層的外表面加上補償膜，來改善STN技術中所產生的特定波段光線的散射和反射現象，這就是補償膜超扭轉向列（Film-compensated STN，F(xiàn)STN）顯示技術。FSTN的顯示效果和DSTN相當，但其價格和工藝難度都大大降低了，所以現在大多數被動式LCD都采用了FSTN技術。

　　為了改善采用FSTN技術的LCD顯示效果，在20世紀90年代初期提出了雙掃描概念。所謂雙掃描，就是將面板水平對等地分為兩部分，對頂端和底端相對應的部分同時進行掃描，這就大大提高了掃描的頻率。雙掃描解決了小電流、長時間使用的情況下常常產生的鬼影現象。和主動矩陣顯示相比，它顯著提高了對比度、畫質，并縮短了響應時間，所以現在還廣為低價位的筆記本計算機所采用。

　　（2）主動矩陣LCD技術

　　采用被動矩陣LCD技術的最大問題是難以快速地控制單獨的液晶單元，并以足夠大的電流保證來獲得好的對比度、足夠的灰階和較快的響應時間，從而影響了動態影像的顯示效果。主動矩陣LCD通過單獨地控制每個單元，有效地解決了上面的問題。

　　與被動矩陣LCD相似，主動矩陣（ActiveMatrix）LCD的上、下表層也縱橫有序地排列著用銦錫氧化物做成的透明電極。所不同的是在每個單元中都加入了很小的晶體管，由晶體管來控制每個單元回路的開和關。晶體管電極是利用薄膜技術做成的，薄膜晶體管LCD（TFT-LCD）也因此得名。

　　晶體管可以迅速地控制每個單元，由于單元之間的電干擾很小，所以可以使用大電流，而不會有鬼影和拖尾現象，更大的電流會提供更好的對比度、更銳利的和更明亮的圖像。

　　單片機如何根據LCD時序圖來寫底層驅動：

　　單片機如何根據LCD時序圖來寫底層驅動

　　一般來說，LCD 模塊的控制都是通過 MCU 對 LCD 模塊的內部寄存器、顯存進行操作來最終完成的；在此我們?cè)O(shè)計了三個基本的時序控制程序，分別是：

　　（1）寫寄存器函數（LCD_RegWrite）

　?。?）數據寫函數（LCD_DataWrite）

　?。?） 數據讀函數（LCD_DataRead）

　　這三個函數需要嚴格的按照 LCD 所要求的時序來編寫，下面可以看看 MzL02 模塊時序圖：

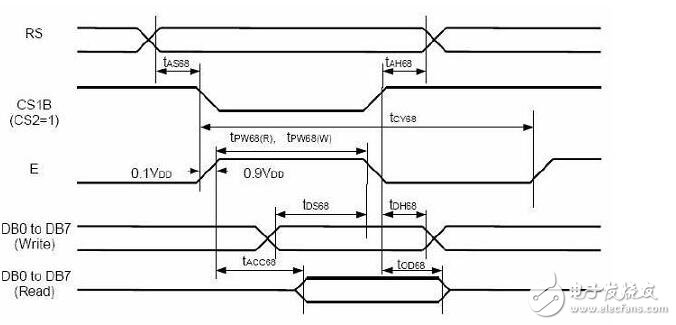

　　圖 3.2 MzL02 模塊的 6800 時序示意

　　注意：上圖是該模塊的控制 IC 資料中的原版時序圖，其實有些示意不是太穩妥（少標出了RW 線信號的要求），或者說是不太嚴謹，不過這些不作討論，請看分析即可；而 EP 的有效觸發沿在圖中很有可能示意有誤，實測為上升沿。圖中 CS1B（CS2）的信號即為片選 CS，RS 即為數據/寄存器的選擇端口 A0 信號，E 為 EP；當作寫入寄存器數據操作時，首先要將 A0 置低，以通知 LCD 模塊即將進行的是對寄存器的操作；而 RW 線需要置低，以示即將要進行的是寫入的操作；然后片選 CS 信號置低，裝載數據至總線，然后在 EP 線上產生一個上升沿以觸發 LCD 模塊將總線上的數據最終載入；在前面的操作完成后一般都會將各個信號線的狀態恢復。而數據（顯存）寫入、數據讀出的操作時序也比較類似，這里就不多作介紹，直接參考例程即可。

　　//=======================================================

　　// 函數： void LCD_RegWrite（unsigned char Command）

　　// 描述： 寫一個字節的數據至 LCD 中的控制寄存器當中

　　// 參數： Command 寫入的數據，低八位有效

　　// 返回： 無

　　//======================================================

　　void LCD_RegWrite（unsigned char Command）

　　{

　　LCD_A0 = 0; //A0 置低，示意進行寄存器操作

　　LCD_RW = 0; //RW 置低，示意進行寫入操作

　　LCD_EP = 0; //EP 先置低，以便后面產生跳變沿

　　LCD_CS = 0; //片選 CS 置低

　　DAT_PORT = Command; //裝載數據置總線

　　LCD_EP = 1; //產生有效的跳變沿

　　LCD_CS = 1; //片選置高

　　}

　　數據寫入以及讀出的函數源碼如下：

　　//==========================================================

　　// 函數： void LCD_DataWrite（unsigned char Dat）

　　// 描述： 寫一個字節的顯示數據至 LCD 中的顯示緩沖 RAM 當中

　　// 參數： Data 寫入的數據

　　// 返回： 無

　　//==========================================================

　　void LCD_DataWrite（unsigned char Dat）

　　{

　　LCD_A0 = 1; //A0 置高，示意進行顯存數據操作

　　LCD_RW = 0; //RW 置低，示意進行寫入操作

　　LCD_EP = 0; //EP 先置低，以便后面產生跳變沿

　　LCD_CS = 0; //片選 CS 置低

　　DAT_PORT = Dat; //裝載數據置總線

　　LCD_EP = 1; //產生有效的跳變沿

　　LCD_CS = 1; //片選置高

　　}

　　//=========================================================

　　// 函數： unsigned char LCD_DataRead（void）

　　// 描述： 從 LCD 中的顯示緩沖 RAM 當中讀一個字節的顯示數據

　　// 參數： 無

　　// 返回： 讀出的數據，

　　//==========================================================

　　unsigned char LCD_DataRead（void）

　　{

　　unsigned char Read_Data;

　　DAT_PORT = 0xff; //51 的端口想要輸入前，要先給端口全置 1

　　LCD_A0 = 1; //A0 置高，示意進行顯存數據操作

　　LCD_RW = 1; //RW 置高，示意進行讀出操作

　　LCD_EP = 0; //EP 先置低，以便后面產生跳變沿

　　LCD_CS = 0; //片選 CS 置低

　　LCD_EP = 1; //產生有效的跳變沿

　　LCD_EP = 0;

　　Read_Data = DAT_PORT; //讀出數據

　　LCD_CS = 1; //片選置高

　　return Read_Data; //返回讀到的數據

　　}

　　以上便是要介紹的最基本的時序操作程序，它們幾乎是整個 LCD 驅動程序當中與底層硬件打交道的代碼了，這樣的話，當要改變驅動 LCD 的 MCU 端口時或者換用別的 MCU 來驅動 LCD 時，基本上只需要在這些代碼里作一下修改即可。

　　關于讀LCD狀態

　　而在一般的 LCD 模塊當中，還有一個功能同樣重要，就是讀 LCD 狀態；可以通過此操作獲取當前 LCD 模塊的忙狀態以及一些相關的狀態信息，當 LCD 模塊正處于忙狀態時，則不宜對它進行數據的寫入或讀出操作（有很多較老式的 LCD 控制器規定在忙的狀態下時不允許寫入或讀出數據）。

　　所以在很多 LCD 的驅動程序當中，會在寄存器寫入、數據寫入/讀出的操作前加入讀取 LCD狀態并判別忙狀態的代碼；這點可以參考網上流傳的很多 LCD 驅動程序。不過，對于 MzL02這樣的較新出的 LCD 控制器來說，已經對忙狀態不是很在乎了，或者說影響已經很小甚至沒有了；所以我們?cè)谇懊娴拇a當中并沒有加入這樣的代碼。至于有沒有必要加讀狀態判忙的代碼，要視具體的 LCD 控制器而定。

　　關于時序的時間要求

　　時序的一個非常重要的數據就是類似上圖中標出的tAS88之類的時間長短要求，只是上圖中并沒有標出它們的具體最大最小值要求而已；但在編寫這類的時序接口程序時它們還是非常重要的，當然還要看 MCU 的端口操作速度以及 MCU 的指令執行速度。打個比方，有的時序里就會有要求某些信號的電平保持最小寬度，而如果 MCU 的指令執行速度以及端口操作速度非?？斓脑?，就需要酌情在連續操作端口的代碼之間加入適量的延時（通用用空操作來代替，具體多少個多少時長視具體的 MCU 以及 LCD 控制器而定）以保證該信號的脈沖寬度滿足要求。

　　在本文的所列出的源代碼當中，并沒有如前所述的為時序的要求而插入空操作或延時處理，因?yàn)?MCU 的速度并不是非?？?，況且現在的 LCD 控制器的總線速度都挺快的了，沒有必要加入而已。
