1.引言

　　太陽能光伏照明設備憑借著節能、環保、安裝方便的特點，在照明行業中樹立起重要地位。近年來，隨著商品化市場的不斷完善和發展，廣告事業也越做越大，能源投入在廣告事業上愈來愈多。基于環保節能理念，目前市場上已經有多家公司生產太陽能廣告牌，但是這些廣告牌一般沒有充分考慮到如何使蓄電池能量轉換率最大和使用壽命問題。

　　本文分析了在市面上流行的控制器沒有充分考慮的一些問題，在此基礎上提出了一套節能的并網式LED環保廣告牌供電系統設計方案。

　　2.并網式LED環保廣告牌供電系統總體框圖

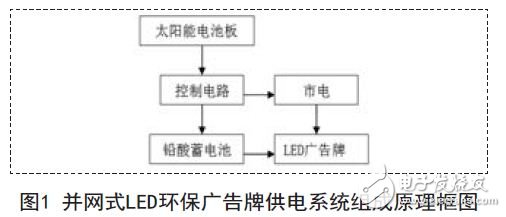

　　并網式LED環保廣告牌供電系統是由太陽能電池、市電、鉛酸蓄電池、LED燈、驅動電路和控制器等部分組成。一套基本并網式LED環保廣告牌供電系統，原理框圖如圖1所示。

　　（1）太陽能電池板是并網式LED環保廣告牌供電系統的能量主要來源，作用是將太陽能直接轉化為電能，存儲于鉛酸蓄電池。

　?。?）控制電路控制鉛酸蓄電池的充電階段，實現對電池的涓流、恒流、過充電、浮充電模式，同時控制蓄電池和市電對LED廣告牌的供電情況。

　?。?）鉛酸蓄電池用于能源存儲，供LED廣告牌使用。

　　本系統主要從以下幾點來完成節能的目的：

　?。?）以蓄鉛酸電池作為控制系統的能源，減少對市電的消耗，從而實現對清潔能源的充分使用。

　?。?）根據光敏電阻的特性，實現控制鉛酸蓄電池充電的大致時間。通常來說，在天氣良好的情況下，中午時分太陽光最強，光能最為充分，太陽能電池板單位時間轉換效率最高，此時對鉛酸蓄電池充電，充分利用太陽能，所需的時間最短。

　?。?）時鐘芯片向單片機反饋時間信號，單片機實時控制LED廣告燈夜間工作時間，減少不必要的能源浪費。

　　（4）廣告燈采用LED燈，其具有電壓低、較之同功率燈亮度高，節能的特點。

　　3.控制系統的硬件設計

　　3.1 供電電源模塊的設計

　　（1）單片機電源模塊和CN173專用蓄電池充電管理芯片電源模塊的設計單片機電源模塊和CN173專用蓄電池充電管理芯片電源模塊電源分別來源于12V鉛酸蓄電池和太陽能電池，采用LM2575T-ADJ作為電壓轉化芯片，分別獲得5V和15V穩壓電源。

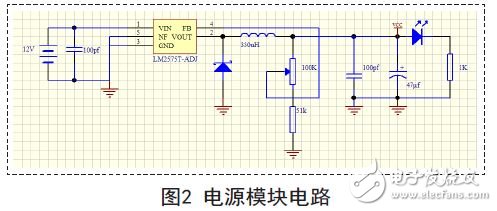

　?。?）市電對LED廣告牌供電模塊的設計備用電源220V市電經降壓、整流、濾波，得到同鉛酸蓄電池向LED廣告牌供電的同樣大小電壓，使LED廣告燈穩定工作。電源模塊電路如圖2所示。
