在當今現代信息化社會的高速發展過程中，大屏幕顯示已經從公共信息展示等商業應用向消費類多媒體應用滲透。隨著寬帶網絡的發展，數字化的多媒體內容將在信息世界中占據主流，新型的大屏幕顯示設備將代替?zhèn)鹘y(tǒng)電視機成為人們享受信息和多媒體內容的中心。

　　概念

　　LED顯示屏控制系統（LEDDisplayControlSystem），又稱LED顯示屏控制器、LED顯示屏控制卡。它是組成LED顯示屏的核心部件、主要負責接收來自計算機串行口或DVI接口的畫面及視頻顯示信息，置入幀存儲器，按分區驅動方式生成LED顯示屏所能識別的串行顯示數據和掃描控制時序。

　　LED顯示屏系統組成

　　LED圖文顯示屏系統由軟件控制系統、無線傳輸系統、設備主控制器、LED顯示點陣、電源等部分組成。

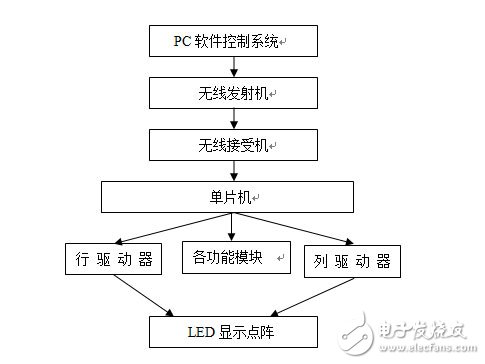

　　LED顯示屏總體框架

　　系統工作過程

　　軟件控制系統主要完成的任務為圖文編輯、字模提取與保存、圖像預覽與文件傳輸;無線傳輸系統主要完成文件信息由PC機傳輸至LED 顯示器，硬件控制系統中LED點陣主要任務是通過電流控制完成信息顯示，通過單片機的掃描驅動方式的控制對LED點陣行列驅動，實現設備的驅動并最終實現接收的圖文顯示功能。

　　1、信號源可以為攝像機，筆記本電腦，臺式計算機，DVD等視頻輸出設備；

　　2、信號通過視頻處理器，轉換成DVI信號，通過DVI線連接到發送卡；

　　3、控制室距離顯示屏的距離大于100M的情況下，使用光纖轉換卡，使用光纜通訊；

　　4、每個顯示屏箱體都有1張接收，接收卡之間使用網線進行連接通訊；

　　5、由于顯示屏是T型外觀，系統傳輸采用由下向上的通訊方式；

　　6、顯示屏可以播放多種內容，可以進行輸入源的切換；

　　7、使用攝像機可以將實時視頻信號播放到顯示屏上面，也可以鏈接數字機頂盒，播放電視內容；

　　8、可以使用播放軟件，在計算機上播放預先處理好的的視頻圖片信息。

　　LED顯示屏VS傳統顯示設備

　　與傳統的顯示設備相比，這種未來的巨大需求讓大屏幕顯示技術成為眾人目光的焦點：

　?。?）LED顯示屏色彩豐富，顯示方式變化多樣（圖形、文字、三維、二維動畫、電視畫面等）、亮度高、壽命長，是信息傳播設施劃時代的產品；

　?。?）LED顯示屏是集光電子技術、微電子技術、計算機技術、信息處理技術于一體的高技術產品，可用來顯示文字、計算機屏幕同步的圖形。它以其超大畫面、超強視覺、靈活多變的顯示方式等獨居一格的優勢，是目前國際上使用廣泛的顯示系統；

　?。?）LED顯示屏應用廣泛，金融證券、銀行利率、商業廣告、文化娛樂等方面，有巨大的社會效益和豐厚的經濟效益。
