本文結合LED屏品牌廠家10多年的工程經驗，全面地分析了多功能禮堂舞臺演出和高清視頻會議顯示需求，從點距選定、像素封裝、視距確定、電路設計、安裝基礎及系統調試等方面入手，分享關于聯誠發室內LED顯示屏設計經驗。

　　LED之所以受到廣泛重視而得到迅速發展，是與它本身所具有的優點分不開的。這些優點概括起來是：亮度高、工作電壓低、功耗小、大型化、壽命長、耐沖擊和性能穩定。LED的發展前景極為廣闊，正朝著更高亮度、更高耐氣候性、更高的發光密度、更高的發光均勻性，可靠性、全色化方向發展。LED顯示屏廣泛應用在體育場館、商業應用、銀行、證劵、郵政、碼頭、商場、車站、郵政、電訊、機關、監控、學校、餐廳、酒店、娛樂、等不同戶外場所的廣告宣傳。

　　LED顯示屏發展已經有20多年歷史，與其他LCD拼接、工程投影機等設備一樣，LED顯示屏從誕生開始，就伴隨著技術進步和升級換代，從起步時顯示文字內容為主，到之后的圖文并茂及動態視頻。目前廣泛應用在戶外廣告、舞臺表演、展覽展示、球場賽事、會議中心和指揮中心等領域。

　　本文結合LED屏品牌廠家10多年的工程經驗，全面地分析了室內LED顯示屏的設計、安裝、測試及維護等注意事項。這里以多功能禮堂舞臺演出實例作詳細說明：

　　一、項目基本情況

　　1.1 項目建設需求

　　多功能禮堂舞臺演出顯示系統分為主屏、輔屏和會標屏3個部分。主屏建設需求是建設大幅面、高清晰度的大屏幕，顯示多個計算機數字信號、本會場攝像、遠程監視或異地會商的視頻信號等，實現攝像、講解資料、視頻會議等畫面的顯示，同時還要兼顧舞臺演出背景；輔屏建設需求是顯示一個標清信號，實現會議輔助內容的顯示，也可用作演出時的報幕、字幕等；會標屏則需要顯示多種顏色的文字。

　　禮堂舞臺部分寬20m、深17m、高18m， 臺口處寬15m、高7.8m ；舞臺上方安裝燈光、幕布等舞臺機械裝置；臺口兩側耳墻距地面3m，寬8m，高6m。設計主屏顯示面積至少72㎡（12m×6m），屏前是主席臺會議和演出的場所，屏后則是演員通過和維護空間，第一排觀眾距屏至少17m ；輔屏在耳墻上，顯示面積至少12㎡（4m×3m）。

　　二、影響室內LED顯示屏質量的關鍵技術

　　室內LED顯示屏在設計屏體時，要考慮顯示內容、場地空間條件、顯示屏尺寸或像素大三個重要因素，同時要確保生產工藝、技術指標等適合室內實際應用需求，再結合項目造價，進行合理設計。

　　2.1 LED顯示屏點間距

　　視覺顆粒感主要來自人眼有一定的分辨力，在一定距離觀看兩點，當兩點緊密到一定程度時，人眼將無法分辨。近兩年隨著LED顯示屏制造技術的提高，小間距LED顯示屏體分辨率不斷提升，室內顯示設計已從初始選擇最小的點距規格方案提升到選擇合適的點距規格方案。

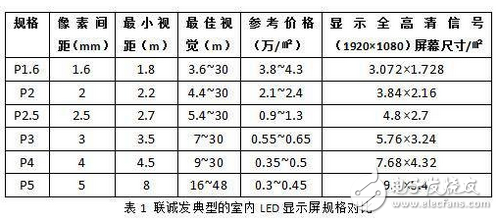

　　表1 將比較典型的聯誠發室內LED顯示屏規格對比，P1.6、P2、P2.5、P3、P4、P5為室內常用規格，“P3”表示像素點距為3mm，最小視距為人眼分辨不出像素點顆粒的距離，但這個距離長時間觀看會損傷視力，最佳視距為觀看屏幕舒適的距離，也是最清晰的距離。

　　通過表1 對比可以看出，P1.6、P2、P2.5 三種規格，最小視距和最佳視距非常接近大平板電視的觀看要求，整屏分辨率高達4800×2400，在同樣的屏體上可以顯示更清晰的畫面，但在12m寬的屏幕上顯示一個高清信號需要放大3～4倍，顯示兩個高清畫面需要放大2 倍；同時高分辨率顯示需要高性能的圖像處理設備，系統的整體造價會很高。P4、P5 兩種規格在12m 寬的屏幕上無法同時顯示兩個高清畫面，不能滿足高清會議電視畫面顯示要求。P3 即可滿足同時顯示兩個高清畫面的要求。根據顯示屏幕大小，最終選定性?xún)r(jià)比較高的P3 作為項目主屏和輔屏的顯示點距，選定P4 作為會標屏的顯示點距。

　　2.2 封裝技術

　　決定LED品質的一個因素是主要材料，如芯片、支架、膠水（環氧樹脂）、金線等，另一個因素是封裝工藝。像素封裝技術關系到整個顯示屏的色彩飽和度、視角等顯示效果和生產成本、質量穩定性等，是選擇LED顯示屏非常關鍵的指標之一。

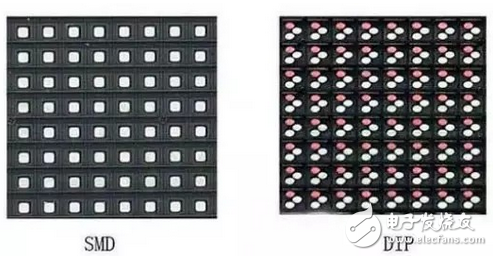

　　室內LED主流封裝技術主要有表貼SMD、直插DIP模式。表貼是指將封裝好的發光管粘貼在電路板上，然后進行集成電路焊接工藝加工成屏體。它散熱性好、色彩均勻，整個顯示屏可以正面維護，大大減小了維護成本和難度；同時，在封裝過程中進行填充金屬化合物，混色效果好，發光柔和，更適合室內應用。直插模塊是將發光管封裝成長方型，然后把紅綠蘭3 個管拼在一起做成一個像素點模塊，直接安插在PCB 板上焊接，工藝相對簡單、成本較低，壞點率高，主要應用于戶外顯示屏。

　　室內屏的像素結構有表貼三合一和表貼三拼一（分離表貼）兩種方式。

　　三合一表貼是指紅綠藍3 個發光點封裝合成在同一個發光管里面，近看是一點， 放大看就是3 個發光點分離的一條線，對生產環節的材料和工藝要求高，主要用于小間距、高密度高端LED顯示屏的生產。

　　三并一表貼（分離表貼）是指紅綠藍3 個發光點是分開封裝的，封裝后排列成1 個像素點，再封裝1 個面罩保護，能防塵、防劃，并能保護發光晶片。三并一是分離表貼，三點分開供電，功耗小，且可實現單燈維修，成本較低。

　　一般來說，為了提升室內屏的顯示效果，選用表貼三合一、黑燈技術、金線封裝等。
