LED技術的快速發展，光效的不斷提升，LED射燈技術也在快速發展。目前的LED射燈幾乎是以替代傳統鹵鎢燈為主。相比傳統燈具，LED射燈在節能及長壽命方面具有顯著的優勢。隨著LED射燈成本的降低，LED射燈的應用也逐步開始普及?！度嫫饰鯨ED射燈燈具》分為上下兩集，上集筆者先從LED射燈的技術要求，常見的規格類型及結構給大家講起。

　?。ㄒ唬㎜ED射燈技術要求

　　現階段的LED射燈，主要以替代傳統鹵鎢燈為主，相關的安全要求大多參考傳統照明要求，并根據LED燈的特點，形成了一套安全認證標準。目前，在LED射燈的認證方面，國際上主要以歐洲CE和北美UL認證為主，在中國可進行自愿性認證（CQC）。

　　在CE認證里包含LVD和EMC兩個方面，其中LVD是按照EN60968標準執行（將升級 IEC 62560）；EMC按照EN55015、EN61547、EN61000-3-2和EN61000-3-3標準執行。此外，LED燈通常還需要額外參照IEC 62471，進行光生物安全方面測試。在北美，通常需要進行UL安全和FCC電磁兼容認證。UL執行標準為UL1993、UL8750和UL1310；FCC執行標準為FCC PART15 Subpart B。在中國，對于LED射燈是采用自愿性認證（CQC），執行標準為GB24906-2010（安全）和GB 17743-2007（電磁兼容）。

　　另外，在LED射燈的性能方面，也有諸多標準規定。美國有能源之星（ENERGY STAR）有相關要求；中國有節能認證要求，執行標準為CQC 3129-2010。這些要求中，均對LED射燈的色溫、顯色指數、初始光通量、光效、光通維持率、壽命、中心光強、標稱功率、功率因數、產品標識等進行了規定。

　　推算公式

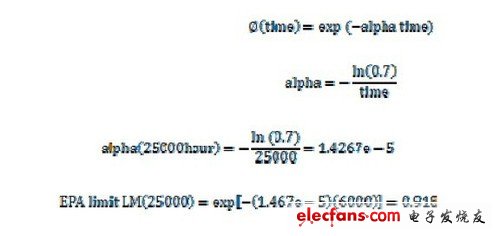

　　許多電子產品的壽命是以壞掉來評判，但LED是一種壽命很長的光源，可使用很久都不會壞。但光通量的輸出卻會隨著時間而衰減，因此行業內通常用光衰至70%所需的時間來定義LED光源的壽命，即L70。隨著技術的進步，LED的光衰越來越緩慢，要完整測試其光衰至70%的時間也難以做到。由于電子產品的壽命呈指數規律，因此LED通常做較短時間的老化，通過采樣光衰數據，然后以指數函數來推算其光衰至70%的時間，推算公式如上圖所示。

　　LED射燈規格及類型

　　● 常見LED射燈規格及類型

　　通常對LED老化6000小時測試光通維持率LM（Lumen Maintains），按照指數規律，若6000小時后LM＞91.8%，便可宣稱25，000小時的壽命，若LM＞94.1%可宣稱35，000小時的壽命，但壽命推算的時間不超過測試時間的6倍。

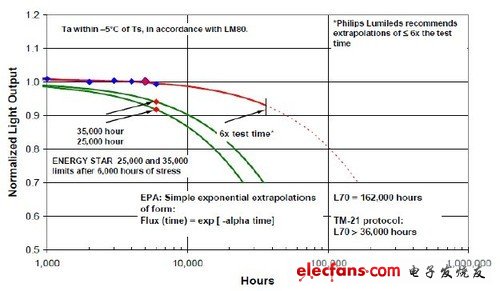

　　圖1：光衰指數曲線

　　圖2：LED射燈極坐標光強分布曲線

　　LED射燈的角度，一般以50%峰值光強的光束角來定義。如圖2是一個LED射燈的極坐標光強分布曲線，可以看出，50%光強對應的角度分別為±20°左右，因此這個射燈的角度為40°。

　?。ǘ┏Ｒ奓ED射燈的規格及類型

　　圖3：不同燈頭（從左至右為E14、E17、E26、E27、GU10、GU5.3）

　　現階段的LED射燈主要以替代傳統鹵鎢燈為主，因此外形尺寸是參照IEC 60630標準，燈頭參照IEC 60061-1標準。根據傳統射燈情況，目前的LED射燈主要有MR16、PAR16、PAR20、PAR30、PAR38這幾種。其中MR16通常采用GU5.3燈頭；PAR16主要采用GU10、E26（美洲）/E27（歐洲及中國）、E14燈頭；PAR20/PA30/PAR38主要采用E26、E27燈頭。

　　LED射燈結構簡析
