隨著科技的持續發展，目前已經商業化的照明產品從第一代的白熾燈;第二代的熒光燈、鹵燈;第三代的高強度氣體放電燈以及當下主流的第四代的發光二極管。照明燈具的光效越來越高，一直朝著節能環保的方向發展。然而不可否認，電光源的發展也帶來了許多新的問題，除了對環境、能源等影響外，人工照明環境對人類健康所帶來的影響也同樣不容忽視?，F(xiàn)在人們不僅只關注照明的物理性能效果，同時也很重視照明的光生物安全。而目前商業化的電光源照明產品大多數都是通過交流驅動的，燈具的頻閃效應對人體健康產生的影響已成為各種照明產品需要重點解決的問題。

　　讀寫作業臺燈是人們?nèi)粘＿M(jìn)行學習、工作和電腦作業的加強照明，由于使用的時間長，已成為與人類日?；顒咏佑|最為密切的照明產品之一。況且在使用的人群中還包括大量處在青春發育期的青少年，讀寫作業臺燈的頻閃效應也是誘發青少年近視眼的一個重要因素，所以近年來市面上出現了“無頻閃”的“護眼臺燈”。由于‘護眼臺燈”未經過嚴格的科學論證和公正的第三方檢測，而市面上用來驗證頻閃的旋轉陀螺方法非常粗略，無法獲得量化的準確結果，所以這種‘護眼臺燈”的叫法是不科學的。

　　綜上所述，研究讀寫作業臺燈的頻閃效應對于深人理解頻閃機理，降低讀寫臺燈照明對人體的不良影響，營造一個高效環保、安全可靠、有益于人們工作和生活的照明環境有著非常重要的意義。

　　閃爍與頻閃

　　北美照明學會（IESNA）出版的第九版照明手冊中對閃爍的定義是：光源強度的快速變化。對于照明類產品，無論是以前的傳統光源還是當下的LED燈具，只要是在交流的驅動下工作都會產生閃爍。對閃爍程度的表征主要是考慮交流的頻率，光源發出光的持續性和觀察條件。閃爍對在觀察范圍內的移動物有顯著的作用，在閃爍的照明下物體可能會出現離散的狀態而不是連續的，這種效應稱為頻閃效應。頻閃效應的級別取決于閃爍的速度和幅度，以及物體運動的速率和觀察狀態。

　　IESNA的照明專家已經提出用閃爍百分比和閃爍指數來表征照明的頻閃特性，兩者的計算方法如圖1所示。

　　圖1關于傳統閃爍度量法的周期波形閃爍百分比=10096x（A-B）/（A+B）

　　比較兩種度量方法的差異在于：閃爍百分比只是峰值-峰值的比例;而閃爍指數能很好地闡述輸出波形間的差異，數學表征上也更加精確，但是較少的人知道閃爍指數，并且照明文獻中也很少發現有人進行研究，部分原因可能是因?yàn)殚W爍指數需要復雜的數學積分和對相關波形的精確采集。有鑒于此，目前通用的頻閃評價參數選擇閃爍百分比也叫波動深度。波動深度是在周期性的光輸出波形中，一個周期內的最大值和最小值之差占光輸出最大值和最小值之和的比例，以百分比表示。

　　關于閃爍和頻閃，我國還沒有出版相關的標準，僅僅在CQC自愿認證技術規范《視覺作業臺燈認證技術規范》中考慮了閃爍的要求。而對于頻閃的度量方法，國際上也是存在爭議的，沒有統一的一個行之有效的定量分析方法，目前波動深度概念的提出已經是研究頻閃的一大跨步。美國IEEE發布了IEEEPAR1789《LED照明閃爍的潛在健康影響（草案）》中采用了波動深度對頻閃效應進行考核。

　　頻閃的光生物危害

　　光對人體健康的危害影響是一個長期作用、慢性累積的過程，世界上發達國家很早就開始了相關的研究。根據光的閃爍頻率、光強變化幅度等不同因素，光對人體的危害程度也不相同。目前研究的結果發現，頻閃效應導致人體的不良生理反應包括：

　?。?） 頭痛和眼疲勞

　　Wilkins博士等人發現辦公室人員用高頻電子鎮流器燈具比用50Hz電感鎮流器熒光燈照明產生頭痛的人數下降兩倍叭根據美國國家頭痛基金會的報告|5|：“許多偏頭痛患者對光非常敏感，如亮光并且閃爍，則更容易引起偏頭痛。慢速閃爍通常比快速閃爍更容易引起偏頭痛”?！耙恍晒鉄粽彰骰蛘邚碾娨暀C(jī)或電影屏幕的閃爍也有類似的影響”。

　　（2） 光敏性癲癇病

　　對光敏感的人群在3-70HZ范圍內的可見光調制下即使短時間接觸也會發作癲癇，這大概會影響到1/4000的年齡在5-24歲人群，通常是在青春期左右開始發作，并且有75%的人群會終生對光敏感。

　?。?） 視力下降

　　Veitch和McColl于1995年發現：和高頻電子鎮流器相比，100-120Hz調制的電感鎮流器熒光燈系統會降低群體的平均視力。這樣的情況經常發生在紙質閱讀和電腦屏幕的文本閱讀中。

　?。?） 注意力分散

　　人眼視場的周圍對頻閃更加敏感，例如頻閃不停的信號燈或者汽車尾燈產生的快速調制會吸引司機一直盯著看。而提前將眼睛移開可能會對司機或者在駕駛道路上的人和物有危險。與運行中的機器結合的頻閃光源會產生開合效應，對人產生的傷害，會導致顯著不同的移動和停止速度。十年前在行業中就已經鑒別出來這種危害n。

　　（5） 自閉癥

　　有自閉癥的兒童尤其對環境的改變很敏感，而照明中的頻閃則增加了這種行為的反復發作，美國的兒童患自閉癥的比例大概是1/110。

　　人體暴露在有頻閃的照明環境中，較容易產生不良反應的條件有：接觸時間長、視網膜接受刺激面積大、視場定位靠中心、閃光亮度高、與環境亮度對比度高、閃光顏色呈深紅色。

　　評價頻閃的波動深度與頻率的關系如圖2所示，圖2中無影響區域用綠色表示，低風險區域用橙色表示。低風險區域的上限是波動深度線，小于閃爍頻率的0.08倍，相當于無影響邊緣的2.5倍。

　　檢測結果與分析

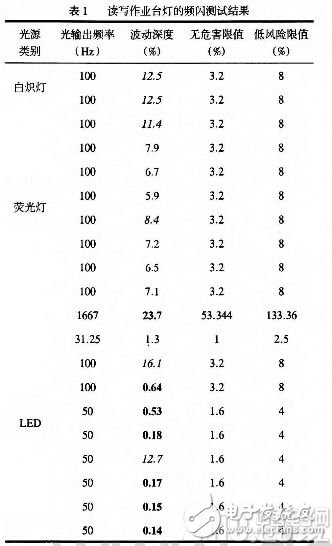

　　為了考察讀寫作業臺燈的頻閃特性，挑選不同廠商、不同光源的讀寫作業臺燈進行了頻閃測試。測試過程中首先對樣品進行預熱，待穩定后進行測試得到光輸出波形。采用的測試系統所需要的設備主要包括Tek~onixTDS2024B數字示波器，Thorlabs光敏器件和遮光盒（或暗室），如果檢測小信號的照明產品，還需要跨阻抗放大器。具體的測試數據見表1。

　　對于國內的常規燈具，電源基頻為50Hz的燈具光輸出頻率一般為100Hz，從表1測試結果可以看出，傳統光源一般的光輸出頻率都是100Hz，但是為了降低LED臺燈的頻閃效應，LED臺燈中很多采用了多種多樣的電路整流方法來改變輸出光的頻率和波形。例如對于100～120Hz范圍的LED臺燈，采用的整流方法就包括：串聯LED燈的全波整流;通過反向電極連接直接驅動兩路并聯的LED燈串;脈寬調制電路的簡單調節;功率兇數修正電路110］~m圖2口以得出，當光的頻率超過3125Hz時，可以認為光對人體的健康是沒有影響的，可以免除考核;在光輸出頻率《9Hz時，波動深度的限值是0.288%;但是頻率在9~3125Hz之間的時候，是依據具體的頻率計算出相應的波動深度限值的。從表1中可以發現，LED讀寫作業臺燈的波動深度比較容易滿足頻閃無危害的限值，合格的較多（實測數據標加粗?jǐn)?shù)字為無危害的，標普通數字為低風險類的。標斜體數字是頻閃不合格的），可能是由于LED具有靈活變動驅動方式的優勢。當然要確定是否LED的臺燈比傳統光源的臺燈的頻閃效應好，需要以后獲得更多的檢測數據進行佐證。

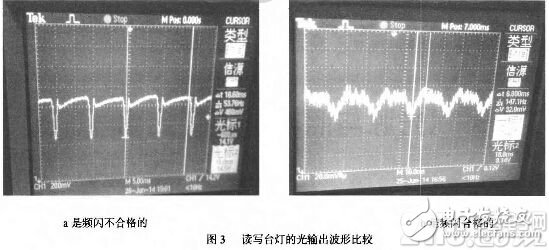

　　圖3給出了讀寫作業臺燈的光輸出波形圖，在光輸出頻率都是100Hz的情況下，a波動深度超過低風險限值，b是頻閃合格的。從波形可以看出，要使得LED讀寫作業臺燈的頻閃滿足無危害要求，其中一個方案通過對LED的驅動進行整流濾波，改變光輸出波形的波峰比。

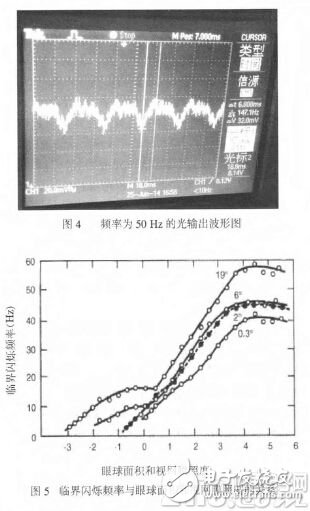

　　另外一個降低頻閃的方法可以將LED臺燈的光輸出頻率整流成50Hz.從表1中能發現，對于輸出頻率為50Hz的LED讀寫作業臺燈，有5/6的波動深度值是屬于無危害類的，圖4顯示的是輸出頻率為50Hz的光輸出波形圖。這個重要的發現可以在IESNA第九版的照明手冊中找到相關的解釋：不同人體的眼球接

　　收到光的適應性亮度或者在視網膜照度很大的情況下，臨界閃爍頻率都低于60Hz，如圖5所示。在今后降低LED讀寫作業臺燈頻閃效應的研究中，可以大幅度提高輸出光的頻率，或者在某些少數50Hz的基礎上改變波峰比，注意光波的波動深度不能超過無危害的限值，最起碼要低于低風險類的限值。

　　總結與展望

　　本文通過介紹頻閃的概念、光生物危害和讀寫作業臺燈頻閃的檢測來進行對頻閃特性的研究。在分析了頻閃測試結果的基礎上來深入理解波形和頻率對波動深度的影響，并且提出了改善頻閃效應相應的解決方案：通過整流濾波改變讀寫作業臺燈的光輸出波形;同時大幅提高輸出光的頻率，或者在光頻率設定為50Hz時改變波峰比。為了使得讀寫作業臺燈滿足性能優良、安全可靠，對臺燈的照度及其均勻度、顯色指數和色溫有要求，我國的標準已經提出了照度和均勻度的要求，讀寫作業臺燈的顯色指數（Ra）》80，并且R9》0，臺燈的色溫《4000K，避免高色溫影響青少年的作息規律，但是對頻閃要求沒有規定，僅在CQC技術規范中有相關要求。國內標準的修訂工作略顯滯后?？紤]到媒體和消費者一直密切關注讀寫作業臺燈的問題，建議盡快健全標準，強化政府監管，加強消費者的安全意識，為廣大群眾，尤其是青少年人群提供品質優良的讀寫作業臺燈。
