假如LED管沒有了保護措施會怎樣？

　　一個肉眼不可見，但是卻分布在我們周圍的水蒸氣水滴會對LED燈珠造成多大的傷害？可能你會覺得危言聳聽，但是事實卻告訴我們，許多LED顯示屏的事故就是這些微不足道的小水滴所造成的。

　　一顆小水珠對LED產品有多嚴重？

　　大氣中的水分會通過擴散滲透到LED燈珠的封裝材料內部。當SMDLED器件經過貼片貼裝到PCB上以后，要流到回流焊爐內進行回流焊接。在回流區，整個器件要在183度以上30-90s左右，最高溫度可能在210-235度（SnPb共晶），無鉛焊接的峰值會更高，在245度左右。在回流區的高溫作用下，LED器件內部的水分會快速膨脹，器件的不同材料之間的配合會失去調節，各種連接則會產生不良變化，從而導致LED器件剝離分層或者爆裂，于是器件的電氣性能受到影響或者破壞。

　　破壞程度嚴重者，器件外觀變形、出現裂縫等，大多數情況下，肉眼看不出來。但隨著時間的流逝，裂縫會越裂越大，到最后形成電路不良。

　　一顆小水珠對LED產品有多嚴重？（圖解）

　　1、在空氣中長時間曝露以后：水分滲透到器件封裝材料內

　　2、回流焊接開始：Temp

　　3、隨著溫度的升高：Temp》》100℃，水分蒸發，壓力突增，導致剝離

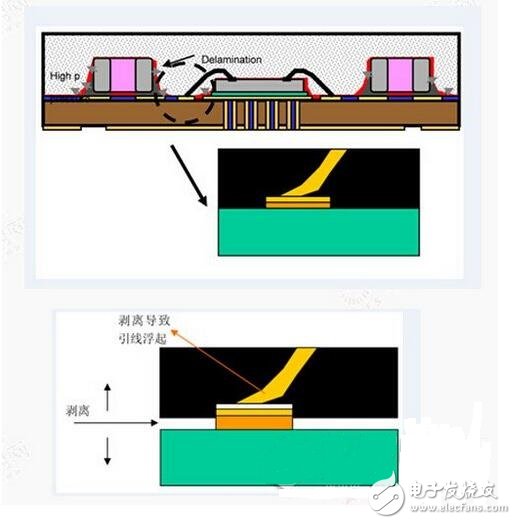

　　剝離現象放大示意圖

　　引線剝離示意

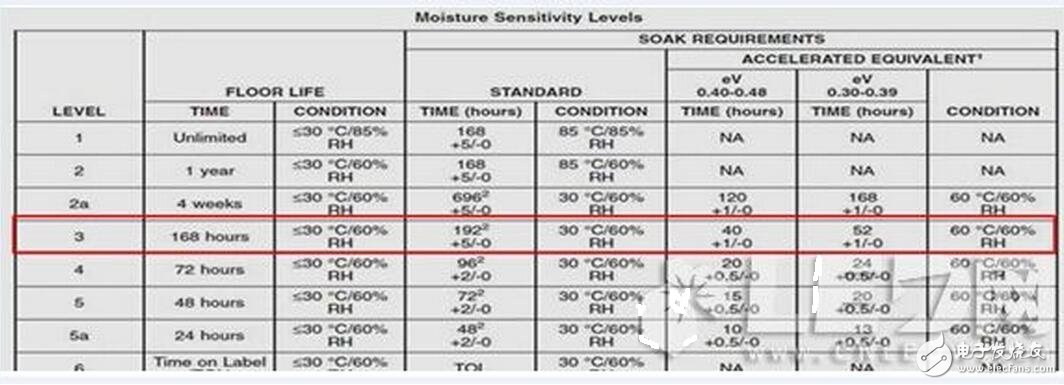

　　為了檢測封裝廠所制造的LED燈珠具備足夠的抗潮濕能力，避免出現上述引線剝離現象，IPC/JEDEC定義了一套標準的『濕度敏感等級』如下，有需要的人也可以到JEDEC官方網站下載J-STD-020D.1。

　　該文件確定非密封固態表面貼裝器件（SMD）水分導致應力敏感分類級別，用于確定初步可靠性鑒定應采用的分類級別。一旦分類級別確定，SMD器件在封裝、存放、處理過程中可以采取適當措施，并在裝配焊接回流附著與/或修理操作過程中避免熱與機械損壞。

　　《濕度敏感等級》MSL（Moisture Sentivity levels），由小排到大，數字越小的表示其抗?jié)穸饶芰υ胶?數字越大的，表示其可以曝露于環境濕氣的時間要越短。

　　根據MSL標準，顯示屏廠與工程商就很容易挑到一款品質合格的燈珠了，并且對LED燈珠在后續加工過程的封裝、存放、處理有了明確的規定。由于此項標準對LED燈珠品質要求較高，敢采用的封裝企業也非常少，國外的有科銳及日亞，國內則有美卡樂、雷曼、藍科。

　　以等級3（level3）來舉例說明，如果零件暴露在攝氏溫度30°C與60%濕度以內的環境下，那么其存放時間就不可以超過192小時（其中需扣除LED封裝廠的24小時的曝露時間，所以LED顯示屏廠就只剩下168小時（=192-24）的車間時間了），也就是說對于等級3的LED元器件從真空包裝中取出后，就必須在168個小時內打件并過完Reflow（回流焊）。如果不能在規定時間內過完Reflow，就必須要重新真空包裝，最好是重新烘烤后再重新包裝，因?yàn)橹匦潞婵竞蟮臅r(shí)間就可以歸零重算。如果超過規定時間，則一定要重新烘烤后才能使用。

　　毀掉一塊LED顯示屏不需要強風暴雨，一顆小水滴足已。

　　LED數碼管驅動該怎樣設置？

　　驅動LED的時候，應該分二種情況比如用共陽接法和共陰接法，共陽的時候LED正端接正電源，負端通過一個限流電阻接P口，這時不用接上拉電阻，只要這個限流電阻取合適就可以了發光管亮的時候電流就是從電源正——LED——限流電阻——P口，P口為低電位發光管滅的時候沒有電流流過，P口為高電位或高阻狀態共陰接法，LED負端接地，正端直接P口，這時候要接上拉電阻，這個上拉電阻是提供LED發光用的，發光管亮的時候電流是從電源正——上拉電阻——LED ——地。這時上拉電阻也是限流用的。P口為高電位或高阻狀態發光管暗的時候電流是從電源正——上拉電阻——P口，這時LED無電流流過，P口為低電位，限流電阻上流過電流全部從P口流入。

　　要從單片機的輸出驅動能力開始講起。單片機輸出驅動分為高電平驅動和低電平驅動兩種方式，所謂高電平驅動，就是端口輸出高電平時的驅動能力，所謂低電平驅動，就是端口輸出低電平時的驅動能力，當單片機輸出高電平時，其驅動能力實際上是靠端口的上拉電阻來驅動的，實際測試表明，51單片機的上拉電阻的阻值在 330K左右，也就是說如果靠高電平驅動。

　　本質上就是靠330K的上拉電阻來提供電流的，當然該電流是非常小的，小的甚至連發光二極管也難以點亮，如果要保證LED正常發光，必須要外接一個1K左右的上拉電阻，如果是一個led還好，要是10個、20個led的話，就要接10個、20個1K的上拉電阻，接電阻的本身是可以的，問題是接了上拉電阻以后，每當端口變?yōu)榈碗娖?的時候，那么就有10個、20個上拉電阻被無用的導通，假設每個電阻的電流為5mA計算，20個電阻就是100mA，這將造成電源效率的嚴重下降。

　　導致發熱，紋波增大，以至于造成單片機工作不穩，因此很少有采用高電平直接驅動led的，高電平驅動led 實際上就是共陰。低電平驅動就不同了，端口為低電平0時，端口內部的開關管導通，可以驅動高達30多毫安的驅動電流，可以直接驅動led等負載，當端口為低電平0時，盡管內部的上拉電阻也是消耗電流的，但是由于內部的上拉電阻很大，有330K，因此消耗電流極小，基本上不會影響電源效率，不會造成無用功的大量消耗，因此51單片機是不能用高電平直接驅動led的，只能用地電平直接驅動led，即只能用共陽數碼管，而不能直接用共陰數碼管。
