電路功能與優勢

圖1所示電路能夠在直流電壓高達±270 V的來源上監控雙向電流，且線性誤差小于1%。負載電流通過一個電路外部的分流電阻。分流電阻值應適當選擇，使得在最大負載電流時分流電壓約為100 mV。

AD629放大器精確測量和緩沖（G = 1）小差分輸入電壓，并抑制最高270 V的高共模電壓。

雙通道AD8622用于將AD629的輸出放大100倍。AD8475漏斗放大器則對信號進行衰減（G = 0.4），將其從單端轉換成差分形式并進行電平轉換，使其滿足AD7170 Σ-Δ型ADC的模擬輸入電壓范圍要求。

電隔離由四通道隔離器ADuM5402提供。這不僅是為了提供保護，而且還可將下游電路與高共模電壓隔離開來。除了隔離輸出數據以外，數字隔離器ADuM5402還為電路提供+5.0 V隔離電源。

AD7170的測量結果利用一個簡單的雙線SPI兼容串行接口，以數字代碼形式提供。

這一器件組合實現了一款精確的高壓正負供電軌電流檢測解決方案，具有器件數量少、低成本、低功耗的特點。

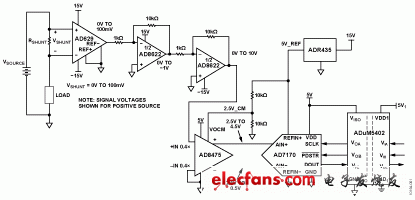

圖1. 高共模電壓雙向隔離式電流監控器（未顯示所有連接和去耦）

電路描述

該電路針對最大負載電流IMAX下100 mV的滿量程分流電壓而設計。因此，分流電阻值為RSHUNT = （500 mV）/（IMAX）。

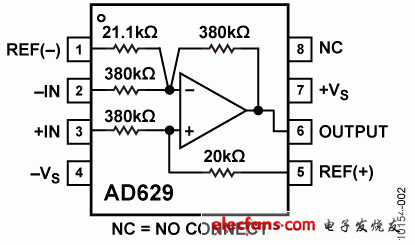

圖2所示的AD629是一款內置薄膜電阻的差動放大器，支持最高±270 V的連續共模信號，并可提供高達±500 V的瞬變保護。當REF（+）和REF（?）接地時，該器件會將+IN引腳的信號衰減20倍，然后以20倍噪聲增益放大信號，從而在輸出端恢復原始幅度。

圖2. AD629高共模電壓差動放大器

在500 Hz時，AD629A的最小共模抑制比（CMRR）為77 dB，AD629B。

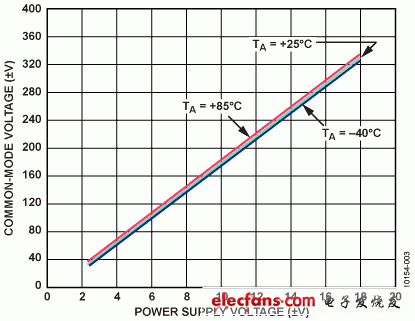

為了維持理想的共模抑制性能，需要滿足幾項重要條件。首先，器件抑制這些共模信號的能力由電源電壓決定，如圖3所示。如果無法實現足夠電壓的雙電源，則共模抑制性能會下降。

圖3. AD629共模電壓范圍與電源電壓的關系

其次，AD629應僅采用內部匹配薄膜電阻在單位增益模式下工作。若使用外部電阻來更改增益，則會因失配誤差而導致共模抑制性能下降。

AD8622是一款CMOS低功耗、精密、雙通道、軌到軌輸出運算放大器，主要用于放大目標信號。

通過級聯兩個增益為–10的反相增益級，AD629的100 mV滿量程輸出會放大100倍，從而獲得10 V滿量程信號。這些值可以是正值，也可以是負值，具體取決于電流方向。

AD8622的雙電源允許輸入和輸出信號在高于地和低于地之間擺動，以便測量雙向輸入電流。

在轉換成數字字之前的信號鏈最后一級上，AD8622輸出電壓接受調理，以適合ADC的模擬輸入電壓范圍。

圖4所示的“漏斗放大器”AD8475提供兩個可選衰減系數（0.4和0.8）。此外，信號會轉換成差分形式，輸出端的共模電壓則由VOCM引腳上的電壓決定。采用5 V單電源供電時，模擬輸入電壓范圍為±12.5 V（對于單端輸入）。

圖4. AD8475漏斗放大器

如圖1所示，輸出共模電壓由電阻分壓器設置為2.5 V，而電阻分壓器則由ADR435的5 V基準輸出驅動。

該系統的主要噪聲源是AD629在0.1 Hz至10 Hz帶寬范圍內的15 μV p-p輸出噪聲。對于100 mV滿量程信號，無噪聲代碼分辨率為：

AD8622的輸出噪聲僅為0.2 μV p-p，與AD629相比可忽略不計。AD8475的輸出噪聲為2.5 μV p-p，當滿量程信號電平為4 V p-p時同樣可忽略不計。

注意，AD7170的電源電壓由四通道隔離器ADuM5402的隔離電源輸出（+5.0 VISO）提供。

AD7170的基準電壓由 ADR435精密XFET?基準電壓源提供。ADR435的初始精度為±0.12%（A級），典型溫度系數為2 ppm/°C。ADR435具有7.0 V至18.0 V的寬工作范圍，采用+15.0 V供電軌作為電源。

雖然AD7170 VDD和REFIN（+）都可以采用5.0 V電源，但使用獨立的基準電壓源可提供更高的精度。

AD7170 ADC的輸入電壓在ADC的輸出端轉換為偏移二進制碼。ADuM5402為DOUT數據輸出、SCLK輸入和PDRST輸入提供隔離。雖然隔離器是可選器件，但建議使用該器件來保護下游數字電路，使其不受高共模電壓影響，以免發生故障。
