摘要

　　本文首先主要介紹了TI 的新一代時鐘產品LMK0480X 的holdover 功能和指標，以及在新一代的無線C-RAN 網絡中的應用。通過對LMK0480X holdover 的指標分析，證明LMK04808 完全滿足通信網絡的時鐘倒換的需求。

　　1、Holdover 功能的引入

　　在目前的通信系統當中，無論是有線還是無線，都是一個時鐘同步系統。參考時鐘從宿源端通過網絡傳遞給系統中的各個設備；為了提高系統中各個設備的穩定性，同時為了提高系統中設備對于不同應用的靈活性，一般都有超過一路的參考時鐘輸入到設備中。當設備中的時鐘單元在這些輸入的參考時鐘中切換時，要使時鐘單元的輸出要保持性能和時鐘的穩定性，這就要求時鐘電路具備holdover 功能，支持參考時鐘hitless 切換。

　　以往的模擬時鐘電路中所謂的holdover 功能，只是當發生時鐘切換時，鑒相器的電荷泵被強制輸出到VCC/2；但某些情況下，時鐘鎖定時的電荷泵電壓和VCC/2 差別比較大，這樣在時鐘切換的過程中，輸出時鐘的跳變可能會超出系統所能允許的范圍，造成系統的時序紊亂。

　　在TI 最新的時鐘去抖芯片LMK048XX 系列中，增加了電荷泵電壓跟蹤電路；這個電路實時采樣電荷本電壓并且保存更新到芯片的集成DAC 上；當芯片在輸入時鐘切換的過程中，電荷泵電壓輸出切換到DAC 的輸出上，這樣在參考時鐘切換前后，壓控電壓變化非常微小，保證了系統時鐘的穩定性。

　　LMK0480XX 系列時鐘器件的Holdover 功能是真正的hitless switch，下面的章節將詳細介紹holdover 的整個過程及相關的指標。

　　2、LMK0480x 系列產品holdover 功能介紹

　　LMK048xx 系列是TI 推出的新一代時鐘去抖芯片，采用了兩級鎖相環級聯的架構。第一級鎖相環，利用窄帶環路濾波器和外部VCXO，主要完成對輸入?yún)⒖紩r(shí)鐘去抖；第二級環路濾波器主要利用高性能的內部鎖相環生成系統需要的各種時鐘。上文提到的Holdover 功能是第一級鎖相環具備的功能。

　　Figure 1 LMK0480X holdover 架構

　　上圖是LMK048XX holdover 的功能框圖。其中，CLKin0 和CLKin1 分別是來自網絡的兩個參考時鐘，選擇一路作為時鐘芯片以及系統的主時鐘。當網絡設備發生主從倒換或者業務切換時，時鐘芯片的參考時鐘也隨之切換。觸發參考時鐘切換的條件可以為a. PLL1 的DLD 狀態，b.外部管腳的硬件控制，c. 內部寄存器控制。下面的討論我們假定切換是以PLL1 的DLD 狀態觸發的。

　　當LMK048XX holdover 功能使能時，一個完整的參考切換過程如下圖所示，主要分為如下幾個步驟：

　　Figure 2 LMK0480X holdover 流程

　　Step1： PLL1 正常鎖定在CLKin0， PLL1 DLD 為高；LMK048XX 集成的counter ADC 跟蹤VCXO 的壓控電壓并更新集成的counter DAC， 更新的速率為PDF/DAC_CLK_DIV，每個更新周期內上升或下降一個LSB。

　　Step2：當CLKin0 由于某些原因丟失或出現比較大的頻率誤差時，PLL1 的鑒相誤差超過鎖定窗口（PLL1_WND_SIZE），DLD 為低；DLD 為低時，ADC 停止跟蹤壓控電壓及更新DAC，DAC 的輸出保持在最后鎖定時的壓控電壓；DLD 拉低同時觸發LMK048XX 進入holdover 狀態，內部開關切換VCXO 的壓控電壓到DAC 輸出。

　　

　

　　3、Holdover 功能的參數設置

　　3.1 Holdover 功能的配置

　　使用holdover 功能，必須首先Holdover_Mode = Enable;在絕大多數的應用場景，內部的DAC 輸出需要跟蹤 VCXO Vtune 電壓，所以EN_Track = 1; 并且跟蹤電路的正常工作需要在PLL1 鎖定之前設置EN_Track =1；否則，當PLL1 鎖定之后，設置EN_Track=1 并不能使DAC 輸出跟蹤Vtune 電壓。

　　DAC 的電壓也可以是手動設置，此時需要EN_MAN_DAC = 1;同時LMK0480X 提供了兩個寄存器，DAC_Low_Trip 和DAC_High_Trip， 用于設置DAC 輸出電壓的上下門限。

　　觸發芯片進入holdover 狀態，可以是以下任一條件：

　　? Force_holdover = 1;

　　? PLL1 失鎖 或DLD =0;

　　? Vtune 或DAC 跟蹤電壓超出DAC_Low_Trip 和DAC_High_Trip;

　　在使用的過程中，需要根據不同的系統需求選擇合適的holdover 觸發條件；從目前來看，大部分應用場景選擇PLL1 失鎖或DLD = 0 觸發holdvoer 狀態。

　　最后還需要配置Holdover_DLD_CNT 以及DAC_CLK_DIV，這兩個寄存器的功能在第二章中已經介紹。

　　3.2 Holdover 參數配置的注意事項

　　當系統上電開始工作是， CLKin0 或CLKin1 來自光纖的恢復時鐘， 性能并不穩定。若Holdover_DLD_CNT 和PLL1_DLD_CNT 值設置比較小，LMK0480X 很容易進入鎖定狀態，本地時鐘VCXO鎖定CLKin 輸入信號，同時DAC 開始跟蹤VCXO 的Vtune 電壓；但前面提到，通常CLKin 在剛開始工作時并不穩定，某些情況下CLKin 的輸入可能漂出VCXO 的頻率調整范圍，導致器件重新失鎖并進入holdover 狀態，并且此時holdover 輸出電壓可能為3.3V 或0V；在這之后，CLKin 的頻率漸趨穩定，但CLKin 的頻率和VCXO（Vtune = 0V 或 3.3V）的頻率不能滿足退出holdover 的條件，出現了LMK0480X 無法退出holdover 的情況。如下圖PartA 部分所示。因此，在holdover 功能電路設計中，通常適當?shù)脑黾覲LL1_DLD_CNT 和HOLDOVER_DLD_CNT 的值，使得退出和鎖定的判決條件更為苛刻，只有當CLKin 穩定時，才會退出holdover，進入鎖定。如下圖PartB 部分所示。

　　另一方面，在第二章中分析得到，當PLL1_DLD_CNT 和HOLDOVER_DLD_CNT 的值過大時，會影響時鐘切換的整個時長，所以在應用中，PLL1_DLD_CNT 和HOLDOVER_DLD_CNT 值得選取，是一個折中的過程；同時也可以通過芯片的配置流程對這個問題加以改善。

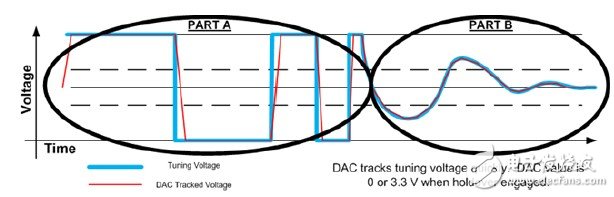

　　Figure 3 上電時參考時鐘和holdover 關系

　　4、Holdover 功能在無線RRU 中應用的需求分析

　　4.1 C-RAN 網絡架構的優勢

　　隨著電信業務的蓬勃發展與用戶行為的不斷變化，無線接入網正面臨著前所未有的挑戰：大量站點導致高能耗，網絡的資本支出與運維成本逐年增高;站點資源難以獲取;復雜的網絡環境致使無線覆蓋質量不高，潮汐效應導致部分基站利用率低下……面對技術、成本、資源和安全等多個問題 ，2010 年4 月，中國移動提出新一代綠色無線接入網架構C-RAN。

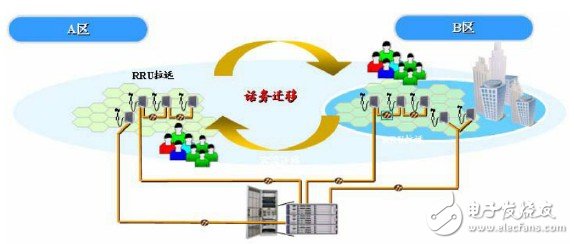

　　Figure 4 RAN 網絡架構

　　C-RAN 架構是在分布式基站基礎上的進一步創新，通過基帶集中處理（Centralized）、協作式無線電技術（Collaborative）以及實時云架構（Cloud），實現網絡資源共享以及動態的網絡負載均衡，實現無線接入網的綠色高效（Clean）并面向未來平滑演進，提供更大的帶寬和更靈活的多標準運營支持，如圖4 所示。

　　4.2 C-RAN 網絡中環形倒換對時鐘指標的要求

　　在C-RAN 組網中，如圖5，基帶集中RRU 拉遠需要光纖互聯，采用多級級聯和環形組網，一方面各站點RRU 通過光纖接入環采用環形組網方式接入BBU，有效節省光纖資源，另一方面這種組網結構支持環網倒換保護功能，充分保證網絡安全和可靠性，即當任何一段光纖意外損壞或者鏈路中任一個RRU損壞， 會自動倒換到反向鏈路， 從而不會影響上級或下級RRU 的正常工作。

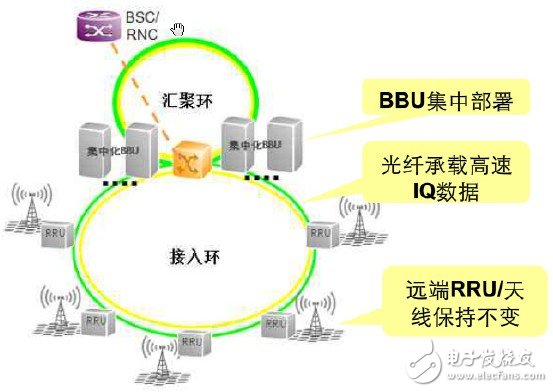

　　Figure 5 C-RAN 環形布網

　　RRU 級聯系統在正常工作中，每個RRU 的系統參考時鐘來自上一級RRU；當RRU 在完成環網倒換過程中， RRU 的系統參考時鐘的來源也會切換，從切換前的來自上一級RRU 切換到另一側的RRU；在整個切換的過程中，系統時鐘必須保持一定的穩定度和準確度，從而保證現有用戶不掉話，保證通話MOS和數據業務吞吐率。

　　以TD-LTE 系統為例，基站具體的時鐘需求如下：

　　不同基站間空口同步信號相對時間誤差小于+/-1.5us;

　　基站空口載波頻率穩定度優于+/-0.05ppm;

　　基站輸入抖動容限不小于±200ns;

　　BBU+多級RRU 串連級聯時空口相對傳輸輸出接口的時間精度小于±300ns；

　　在時鐘切換的過程中，需要確保數字部分的FIFO 不要溢出，同時也要考慮頻率誤差帶來的空口同步誤差，小于系統的要求+/-300ns。

　　假定在切換過程中，頻率誤差為X*10e6 ppm， 每幀長度為Tf，則造成300ns 的空口誤差需要的時間Ts 為：

　　Equation 6

　　假定X = 6， Tf = 0.01 S， 則Ts = 0.3 S， 即整個切換過程必須在0.3 S 內完成，否則頻率誤差可能造成空口的同步誤差，造成TD 系統的收發切換紊亂。同理，假設FIFO 的工作時鐘是Fclk，當FIFO 深度為1 時，造成一個碼片誤差的時間Te 為：

　　Equation 7

　　當FIFO = 491.52MHz 時，Te = 2mS. 可以看到這個要求是相當苛刻的；但這個問題可以通過增加FIFO 的深度來解決。當FIFO 深度為1000 時，Te = 2 S；但繼續增加FIFO 深度已經沒有意義，因?yàn)槠款i已經變成了Ts。

　　通過同時可以看到，當提高切換過程中的頻率穩定度，降低頻率誤差，可以延長切換過程需要的時間；反之，如果切換過程中頻率度很差，則必須快速完成切換，否則很容易造成客戶斷鏈掉話。

　　根據第二章中介紹的LMK048XX 系列的介紹的holdover 功能，假定PLL1_WND_SIZE = 40nS， FPD1 =1.024MHz， Holdover_DLD_CNT = 4096，PLL1_DLD_CNT = 4096，DAC_CLK_DIV = 32，在整個切換過程中，總共用時為0.053（Texit _ holdover ） + 0.024（Tlock ） +0.016（Ttrack ） = 0.093s， 在切換過程中輸出時鐘的精度保持在0.5ppm。根據前面討論的C-RAN 系統需求（切換時間《0.3s，頻率精度《1ppm），LMK048XX 完全可以滿足環形網絡系統在倒換情況下的時鐘精度需求。

　　5、總結

　　本文主要介紹了LMK048XX 系列時鐘的holdover 功能。通過對C-RAN 系統時鐘切換需求的舉例分析，證明LMK0480XX 的holdover 功能真正的實現了hitless switch，完全可以滿足通信系統的時鐘切換功能，大大簡化了通信系統的時鐘單元的設計難度和成本。

　　6、參考資料

　　1. LMK04800 Datasheet
