設備要求（可以用同等設備代替）

系統演示平臺（EVAL-SDP-CB1Z）

CN-0203電路評估板（EVAL-CN0203-SDPZ）

CN-0203評估軟件

用于控制外部測試測量設備的軟件（CD中未包括）

Agilent 34401A 6.5數字萬用表

Agilent E3631A 0 V-6 V/5 A、±25 V/1 A三路輸出直流電源

帶USB接口的PC（Windows? 2000或Windows XP）

National Instruments GPIB轉USB-B接口和電纜

開始使用

將CN-0203評估軟件光盤放進PC的光盤驅動器，加載評估軟件。打開“我的電腦”，找到包含評估軟件光盤的驅動器，打開Readme文件。按照Readme文件中的說明安裝和使用評估軟件。

功能框圖

圖5所示為測試設置的功能框圖。Pdf文件“EVAL-CN0203-SDPZ-SCH”包含CN-0203評估板的詳細電路原理圖。

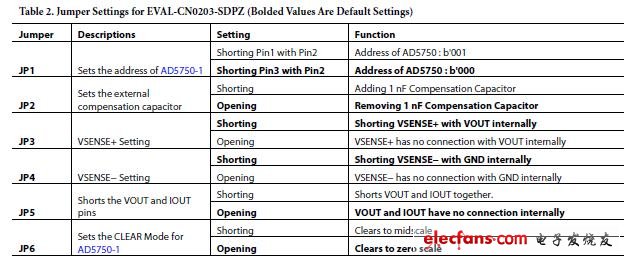

設置

EVAL-CN0203-SDPZ電路板上的120引腳連接器連接到EVAL-SDP-CB1Z （SDP）評估板上標有“CON A”或“CON B”的連接器。應使用尼龍五金配件，通過120引腳連接器兩端的孔牢牢固定這兩片板。將直流輸出電源成功設置為+15 V、?15 V和+6 V輸出后，關閉電源。

在斷電情況下，將一個+15 V電源連接到標有“+15 V”的CN1引腳，將一個?15 V電源連接到標有“?15 V”的CN1引腳，將“GND”連接到標有“GND”的CN1引腳。以同樣方式將+6 V連接到CN2。接通電源，然后將SDP板附帶的USB電纜連接到PC上的USB端口。注意：接通EVAL-CN0203-SDPZ的直流電源之前，請勿將該USB電纜連接到SDP板上的微型USB連接器。

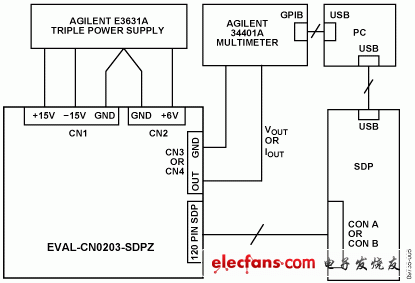

圖5. 測試設置功能框圖

測試

設置好測試設備后，將標有“VOUT”的CN3引腳或標有“IOUT”的CN4引腳連接到Agilent 34401A的輸入端。根據輸入信號類型（電流或電壓），確保Agilent 34401A前面板上的電纜連接正確。測試INL、DNL和總誤差需要相當長的時間，因為AD5660-1 16位DAC的所有電平都需要由34401A設置并測量。

利用CD中提供的軟件，可以通過PC設置DAC代碼。需要使用自動測試程序來逐步測試各個代碼并分析數據。CD中未提供此程序，必須由客戶根據測試設置所用特定萬用表的要求予以實現。

在圖5所示的測試配置中，利用National Instruments GPIB轉USB-B接口和電纜，34401A萬用表的GPIB輸出與PC上的另一個USB端口接口。這樣，萬用表讀數就能與載入PC中Excel電子表格的各代碼對應。然后根據業界標準定義分析這些數據，以獲得INL、DNL和總誤差。
