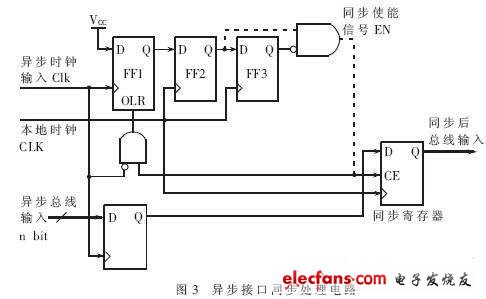

在使用DDS時，需要為其提供頻率控制字K的值，一般通過中央控制單元MCU來完成，其以數據總線及寫時鐘信號的方式與FPGA內的DDS實體進行通訊，同時DDS在FPGA內部又是在本地時鐘fc驅動下運行。由于MCU的寫時鐘和FPGA內的本地時鐘異步，兩者之間進行通訊難免存在數據不穩等問題，特別是在通訊速度較高時，這一異步接口問題會更加突出。為了實現異步接口的同步化，本文提出了如圖3所示的接口同步電路。

3 硬件實現及仿真結果

本文使用VHDL 語言對各個模塊及DDS系統進行描述。頂層文件如下所示：

Entity dds is

Port（reset：in std_logic;--全局復位信號

fre：in std_logic_vector（7 downto 0）;

--頻率控制字輸入

clk：in std_logic;

--系統時鐘

fwwrn：in std_logic;　　　　　　--頻率控制字寫信號

gen：in std_logic_vector（0 downto 0）;--波形控制字

amp_out：out std_logic_vector（9 downto 0））;

--正弦波幅度輸出

end dds;

architecture Behavioral of dds is

component fcwld--接口同步模塊

Port（reset：in std_logic;

clk：in std_logic;

fre：in std_logic_vector（7 downto 0）;

fwwrn：in std_logic;

syncfreq：out std_logic_vector（31 downto 0））;

--合成頻率控制字

end component;

component accumulator　　　　　　　　--流水線累加器塊

Port（reset：in STD_LOGIC;

clk：in STD_LOGIC;

syncfreq：in STD_LOGIC_VECTOR（31 downto 0）;

phase：out STD_LOGIC_VECTOR（7 downto 0））;

--相位高八位輸出

end component;

component rom--波形存儲器模塊

Port（phase：in STD_LOGIC_VECTOR（7 downto 0）;

gen：in STD_LOGIC_VECTOR（0 downto 0）;

amp_out：out STD_LOGIC_VECTOR（9 downto 0））;

end component;

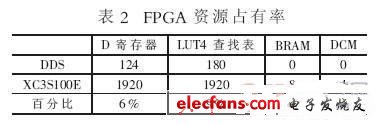

為了對DDS進行*估，將以上設計在Xilinx公司的開發軟件中進行了設計及優化，目標器件為其最新的90nm工藝器件Spartan3E中最小器件XC3S100E-4VQ100C，該設計所占用的FPGA資源如表2所示。

由表2可以看出，本文給出的DDS設計占用資源很少，由于XC3S100E的市場價格在2美金左右，故本設計所占的硬件成本可以縮減到0.2美金左右。同時在ISE8.2中該設計的系統時鐘最大達到159.6MHz。以上的設計性能幾乎和現有的專用芯片相當，但成本下降很多。

為了進一步驗證本文給出的DDS設計系統在功能和時序上的正確性，對其進行了時序仿真，使用的仿真軟件為Modelsim6.1。仿真結果表明，該DDS系統可以運行在較高的工作頻率下。

本文在對DDS的基本原理進行深入理解的基礎上，通過采用三種優化與設計技術：（1）使用流水線累加器在不過多增加門數的條件下，大幅提高了芯片的工作速度;（2）壓縮成正弦查找表，在保證芯片使用精度的情況下減少了近3/4面積，大大節約了ROM的容量。（3）采用同步接口電路設計方案，消除了系統的接口不穩定性。同時使用VHDL語言實現了優化，并把該設計適配到Xilinx公司的最新90nm工藝的Spartan3E系列的FPGA中，實際結果表明了本文給出的DDS設計方案在硬件開銷方面的優勢。
