發送調制機制有許多方案。最簡單的技術使用每個符號2個比特和正交相移鍵控（QPSK），其中的載波被調制到4個具有單一幅度的不同相位中的一個上。 QPSK支持低數據速率傳送，非常適合信號條件較差的情況。在正交幅度調制（QAM）中，相位被轉移到多個不同角度和幅度中的一個，用于定義星座圖中的不同比特位置，而數據是每個符號最多可攜帶6個比特。QAM提供頻譜使用更高效的調制方案，但只適用于信噪比較好的條件下，在這種應用中是不適合的。

　　然而，最新的傳輸機制被稱為多入多出（MIMO），這是一種復雜的配置結構，使用兩根或多根物理上短距離分開的天線。MIMO技術可以提高頻譜效率，實現可以提高鏈路可靠性的分集增益。MIMO信號的一個關鍵屬性是，它們可以提供魯棒性更強的性能。該技術經過發展可以應對由于衰落和干擾引起的信號劣化，還能在多徑傳輸條件下使用。在多徑傳輸條件下，從建筑物反射回來的信號將在接收端形成失真的信號。LMS7002M是支持MIMO的，可以提供醫療應用要求的可靠性和信號完整性。

　　基帶功能

　　FPRF 受基帶芯片的控制。這個基帶芯片的主要功能是接收來自生命體征設備的數據，給這些數據打上時間戳，然后分組成便于傳輸?shù)?a target="_blank">以太網數據包。該芯片將對I和Q數據流進行編碼或解碼，然后通過它的JESD207接口加載LMS7002M。它可以通過SPI接口對FPRF進行編程設置發送接收頻率、增益和帶寬。

　　基帶功能一般是使用現場可編程門陣列（FPGA） 實現的，比如適合成本敏感應用的Altera Cyclone V SE。這些FPGA擁有豐富的邏輯、內存和DSP功能以及一個或兩個嵌入式ARM處理器。32位ARM內核提供的內部裝置可以與邏輯矩陣相連，或執行外部代碼。舉例來說，邏輯矩陣、內存和DSP單元可以被配置為執行控制邏輯、分包數據以及為MIMO技術產生調制圖案。這些功能可以根據芯片上的ARM內核的要求進行配置，然后對要求的功能組合進行實例化。

　　片載ARM內核上運行的軟件還能連接條形碼閱讀器，以便識別病人。隨后用來查找和加載該病人唯一的加密密鑰。這個密鑰用于加密待發送的數據，以便提供高度的安全性。內核還可以提供設備智能，對來自生命體征傳感器的數字信號進行計算和轉換。該芯片還能連接前面板控制器和顯示器。

　　這類FPGA是在上電時進行配置的。配置文件一般保存在外部非易失性存儲器（NMV）中（比如閃存），可用于編程邏輯矩陣和ARM內核。ARM可執行代碼一般也存在NMV中，這樣可以幫助用戶用新的條碼和醫院中的相關密鑰文件對NVM進行更新操作。

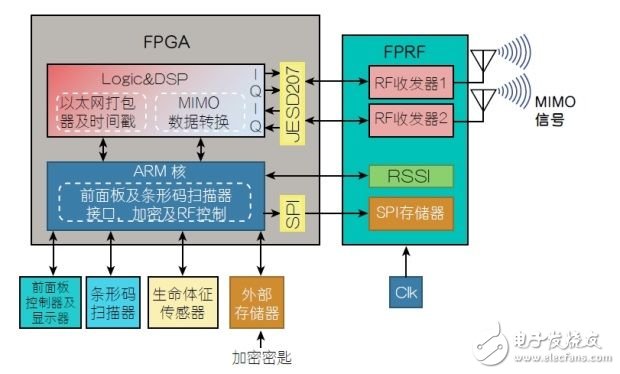

　　圖2：帶無線鏈路的生命體征監視儀。

　　對醫院有好處

　　使用人工方法讀取和記錄生命體征數據需要護理人員每天在每個病人身上花費約60分鐘的時間。在我作為病人住的病房中，總共有40張床，這意味著這個任務需要每天大約40個護理工時。如果自動化可以節省即便25%的時間，也可以讓護理人員每天騰出10個小時的工作時間，繼而可以直接節省費用。

　　所傳數據的精度和可用性同等重要。很明顯，自動化過程可以避免抄寫讀數的錯誤，從而減少錯誤診斷的可能性。另外，可以方便地以“每個病人”為基礎設置提醒和告警限值，這樣生命體征的任何異常都可以及時地提醒醫生，然后立即采取補救行動。結果還可以直接記錄到電子表格中，數據可以用表格或圖形化的方式顯示。這種方法可以為醫生的日常事務提供幫助，并顯示隨時間變化的結果。

　　在生命體征監視儀永久連接病人的情況下，比如重癥監護室（ICU）中，中央控制器可以在需要時命令設備讀取數據。這種使用模型要求本地智能設備監視無線鏈路上的指令信息。信號加密可確保每個監視儀只響應與本機有關的消息，而忽略其它設備的消息。

　　對設備供應商有好處

　　設備制造商可以給他們的設備增加高性價比的功能，實現與競爭對手產品的差異化。他們可以展示創新帶來的效率提升以及醫院提供的醫療護理標準的提升。另外，機器的任何邊際成本的增加也能很快被護理工時的節省所抵消。

　　設備制造商還能提供完整的系統解決方案，其中包括生命體征監視儀、中心站和報告生成器，從而為他們的客戶帶來真正實用的附加值。

　　總結

　　本文建議的解決方案可以提供值得使用的最新電子創新功能，從而提高處于困境的醫療護理人員的效率。這是一種工作量很大的應用場景，用于收集和核對數據的時間相當長。另外，我敢肯定在醫療設備領域中還有許多其它應用，它們都能從可靠和安全的無線鏈路中受益。你覺得呢？
