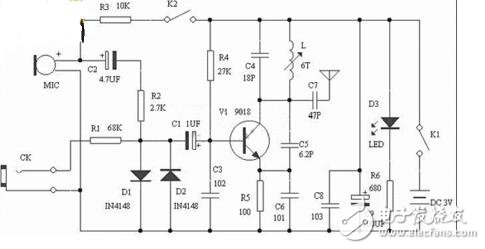

FM調頻發射機，發射頻率在模擬廣播波段88~108Mhz，用普通FM收音機接收，2種音信輸入，MIC頭將周邊聲音發送，CK音信輸入，調校可調發射線圈L可改變（微調）發射頻率。

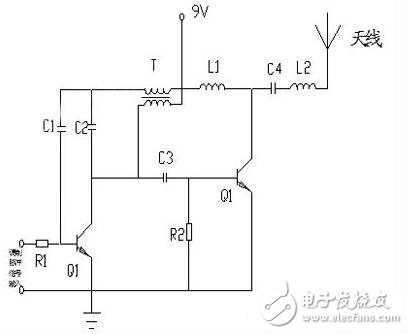

　　如圖所示是無線發射器原理電路圖，Q1是共發射極變壓器耦合振蕩電路：負載是變壓器T的衩級線圈，集電極輸出信號經T耦合后，由次極經C1送基極，構成正反饋，起振?；鶚O同時送入低頻調制信號，對產生的高頻振蕩進行幅度調制。

　　Q2是緩沖放大級，Q1的輸出經C3耦合到Q2（圖中右邊的“Q1”）基極，L1是Q2的負載電感;并經C4/L2串聯諧振電路送到天線發射。R2接地，也就是零偏置，由于輸入信號幅度較大，且是以C4/L2諧振回路來選頻的，所以不怕失真，這樣效率較高。

　　T、L1和9V處應該有一個連接點，這個電路由于基極沒有直流偏置，電路都工作在丙類放大。T的初、次級間相位是相反的，就是Q1集電極電流增加時T的初級感生電動勢右正左負，次級產生左正右負的感生電動勢，對C1的充電電流加大，當集電極電流減小時與上述情況相反。頻率由C1的容量、T的電感決定。

　　發射功率現在這些參數不能決定，電壓知道，關鍵是電流不知道，電流（交流電流）由Q2（后邊三極管應該是Q2）的電流、基極的驅動、L1的阻抗決定。

　　說到接收距離，和接收機靈敏度、傳播環境、天線高度，天線增益有關，籠統說也是理想距離，實際距離還有較大差別。

　　兩電路基本原理一致，都是由0、1信號控制實現高頻脈沖發射的電路，工作頻率由晶振決定，從穩定性上分不出優劣。圖二電路簡潔，稍容易調試些，圖一在三極管集電極與電源間加了選頻網絡，在三極管集電極與天線之間也加了選頻網絡，輸出頻率更純凈，但調試要麻煩些。再一點區別是圖二上方三極管的基極通過電阻引入了交流負反饋，其實這對該電路穩定性的影響也并不明顯。電源上對地的高頻電容還是保留為好，但圖二中沒有畫出。
