比較式2和式4,可以看出：電容CF除了修改極點外，還在反饋系數中引入一個零點。零點用于補償反饋網絡引入的相移，如圖7所示。如果反饋電容過大，過度補償相移，閉合速率降至每十倍頻程20dB （相位裕量為90度）；過度的補償同時也降低了TIA有效帶寬，即使帶寬不會影響低頻光電二極管應用，但高頻或低占空比脈沖應用中的光電二極管電路將會受到帶寬制約。在這類應用中，需要找到反饋補償電容器的最小值，CF,從而消除振蕩并盡量降低振鈴。當然，選擇略大一些的補償電容非常有利于TIA電路設計，能夠提供足夠的保護帶。

　　在確保足夠帶寬的前提下，推薦使用略大的電容進行補償。

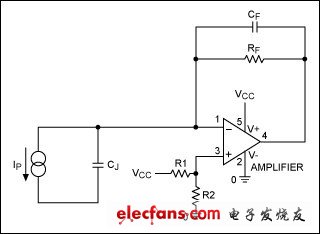

圖6. 利用相位補償電容CF提高穩定性

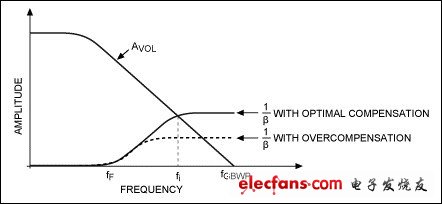

圖7. 增加相位補償電容CF后的相頻特性

?

一種比較好的補償方案是在AVOL（jω） 和1/β（jω）曲線交點處引入45度的相位裕量。引入該相位裕量需要優化選擇CF值，在反饋系數β（jω）位于Aβ = 1頻點處增加零點，如圖7所示。交點頻率為：

?

式5包含兩個未知數：交點頻率fi和反饋電容CF.為了求出CF,需要找到另一方程式；第二個方程式為：AVOL（jωi） = 1/β（jωi）。由此產生一組復雜的方程式。利用作圖方式得到CF.觀察圖7,兩條曲線斜率是20dB/dec,因此，兩條曲線與橫軸形成一個近似的等腰三角形。由此，可以求出交點頻率，是其它兩個頂點的平均。由于頻響曲線為對數形式，可以得到：

　　這里：

　　其中，fGBWP = 運算放大器的單位增益帶寬，考慮到單位增益帶寬的變化，選擇fGBWP為運放數據手冊規定參數的60%.

　　對于沒有補償?shù)倪\算放大器，假設fGBWP等于-20dB AVOL（jωi）與0dB X軸交點頻率，單位增益頻帶的60%.

　　經過代數運算，式（6）可改寫為：

　　式8所示交點頻率fi等于單位增益帶寬fGBWP與β（jω）極點頻率fF的幾何平均。用式7替代fF,得到：

　　式5和式9的平方相等，得到：

　　由上述方程可以很容易計算出CF值：

　　計算得到的反饋電容CF適用于大尺寸和小尺寸光電二極管。
