AD536AJD是集成電路交直流真有效值轉換器，提供的性能相當或優于混合或組合單元成本更。它直接計算包含AC和DC組件的任何復雜輸入波形的真rms值。波峰因數補償方案允許在波峰系數為1%時測量誤差達7。該設備的帶寬擴展的測量能力300與小于3dB誤差信號電平高于100 mV。AD536A的重要特征，在有效值轉換器以前所沒有的，是一種輔助dB輸出引腳。均方根輸出信號的對數是帶來了一個單獨的引腳允許數據庫轉換，具有60dB的動態范圍的一個有用的。使用外部提供的參考電流，0dB水平可以方便地設置對應于從0.1V任何輸入電平2vrms。

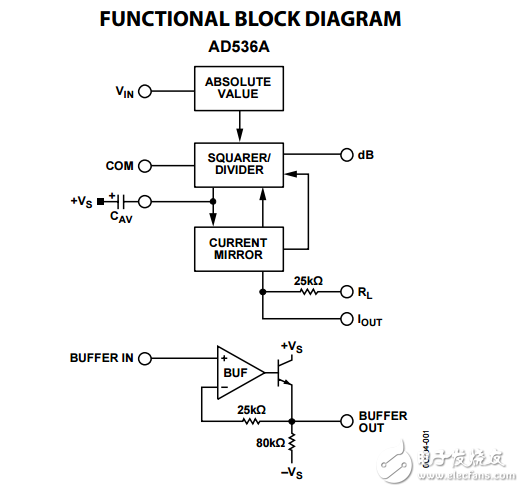

　　AD536A是一款完整的單芯片集成電路，可執行真均方根直流轉換，其性能與成本更高的混合或模塊式單元相當或更佳。AD536A可直接計算包含交流和直流成分的任何復雜輸入波形的真均方根值。它提供波峰因素補償方案，波峰因素最高達7時測量誤差為1%。寬帶寬使測量能力擴展到300 kHz，信號電平高于100 mV時誤差小于3 dB。

　　AD536A的一個重要特性是輔助dB輸出引腳，這是以前的均方根轉換器所不具備的。均方根輸出信號的對數通過一個單獨引腳輸出，支持dB轉換，可用動態范圍為60 dB。利用外部供電的基準電壓電路，可以方便地將0 dB電平設為對應于0.1 V至2 V 均方根值范圍內的任何輸入電平。

　　AD536A經過激光調整，輸入和輸出失調電壓極小，正負波形對稱性（直流翻轉誤差）得以優化，并在7 V均方根值時提供滿量程精度。因此，無需執行任何外部調整便可實現額定精度。

　　輸入和輸出引腳均受到充分保護。輸入電路可以承受遠高于電源電平的過載電壓。當輸入端與外部電路相連時，電源電壓喪失不會導致該器件失效。輸出具有短路保護功能。

　　AD536A在商用溫度范圍（0°C至+70°C）內提供兩種精度等級（J和K）產品，在擴展溫度范圍（-55°C至+125°C）內提供一種等級（S）產品。AD536AK的最大總誤差為±2 mV ±讀數的0.2%，AD536AJ和AD536AS的最大誤差則為±5 mV ±讀數的0.5%。所有三種等級均提供密封14引腳DIP和10引腳TO-100金屬接頭兩種封裝。AD536AS還提供20引腳無鉛密封陶瓷片式載體封裝。

　　AD536A計算復雜交流（或交流加直流）輸入信號的真均方根電平，并提供等效直流輸出電平。波形的真均方根值與信號功率直接相關，因此比平均整流值更有用。統計信號的均方根值也與其標準差相關。

　　為使測量達到最高額定精度，需要一個外部電容。此電容的值決定低頻交流精度、紋波幅度和建立時間。

　　無論采用分離電源還是單電源，AD536A均能發揮出色的性能；總電源電平為5 V至36 V。該器件的靜態電源電流為1 mA，非常適合各種遠程控制器和電池供電儀表。

　　優勢和特點

　　高精度激光調整

　　最大誤差：±0.2% （AD536AK）

　　最大誤差：±0.5%（AD536AJ）

　　寬響應范圍：

　　計算交流和直流信號的均方根值

　　450 kHz帶寬：V均方根 》 100 mV

　　2 MHz帶寬：V均方根》 1 V

　　信號波峰因素為7時誤差1%

　　真均方根直流轉換

　　60dB范圍的dB輸出

　　低功耗：靜態電流為1.2 mA

　　單電源或雙電源供電

　　單芯片集成電路

　　工作溫度范圍：-55°C至+125°C （AD536AS）
