開關模式可調光LED驅動器憑借其高效性以及對LED電流的精確控制而聞名。這類LED驅動器還可以提供調光功能，使得最終用戶在營造奇幻燈光效果的同時有效降低自身功耗。

基于8位單片機（MCU）的解決方案可針對此類應用提供必要的模塊，從而實現通信、定制和智能控制功能。此外集成的獨立于內核的外設，與純模擬或ASIC實現相比可顯著提升靈活性，擴展照明產品功能的同時塑造產品差異化，從而實現創新。這類智能照明解決方案具備故障預測和維護、能量監測，色溫維持以及遠程通信和控制等功能，功能之豐富不勝枚舉，并且將因此而倍受青睞。

雖然LED驅動器與先前的照明解決方案相比具備諸多優勢，但其實現過程中也會面臨許多挑戰。但您不必擔心，閱讀完本文章后，您將會了解如何使用8位MCU來輕松應對這些設計挑戰，從而打造出高性能的開關模式LED驅動解決方案，功能之豐富令傳統解決方案只能望其項背。8位單片機可獨立控制最多四個LED通道，這是大多數現成LED驅動器控制器所不具備的一項獨特能力。

在圖1中，LED調光引擎可由單片機中提供的外設構成。這些引擎均具有獨立的封閉通道，極少需要甚至不需要中央處理單元（CPU）干預即可控制開關模式電源轉換器。這樣可以釋放CPU以執行其他重要任務，比如系統中的監控功能、通信功能或新增的智能功能。?

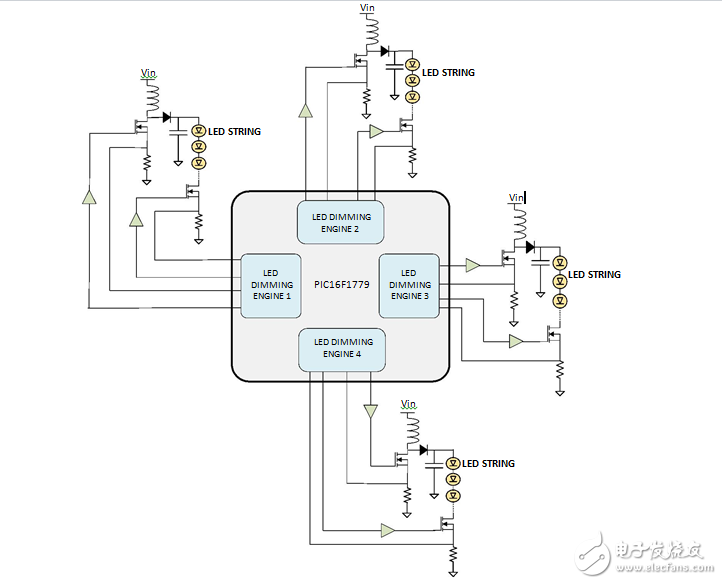

圖1：通過Microchip的PIC16F1779 8位單片機控制四個LED串的圖示

LED調光引擎

在圖2中，基于電流模式升壓轉換器的LED驅動器由LED調光引擎控制。該引擎主要由互補輸出發出發生器（COG）、數字信號調制器（DSM）、比較器、可編程斜坡發生器（PRG）、運算放大器（OPA）和脈寬調制器3（PWM3）等獨立于內核的外設（CIP）組成。這些CIP與固定穩壓壓器（FVR）、數模轉換器（DAC）和捕捉/比較/PWM（CCP）等其他片上外設一起組成完整的引擎。COG將高頻開關脈沖提供給MOSFET Q1，從而將能量和供電電流傳輸給LED串。COG輸 輸出的開關周期通過CCP和占空比設置，用于維持LED恒定電流，具體取決于比較器輸出。每當當Rsense1兩端的電壓超過PRG模塊的輸出時，比較器就會產生一個輸出脈沖。PRG的輸入源自自反饋電路中的OPA輸出，它被配置為斜率補償器，以在占空比大于50％時抵消固有次諧波振蕩蕩的影響。

OPA模塊實現為具有II型補償器配置的誤差放大器（EA）。FVR用作DAC輸入，根據LED恒定電流規范為OPA同相輸入提供參考電壓。為了實現調光目的，PWM3用作CCP輸出的調制器，同時驅動MOSFET Q2以使LED快速循環亮起和熄滅。調制操作可通過DSM模塊來完成，調制后的輸出信號饋送到COG。PWM3可提供占空比可變的脈沖，用于控制驅動器的平均電流，實際上控制的是LED的亮度。

LED調光引擎不僅可以實現典型LED驅動器控制器的功能，而且還具備解決LED驅動器典型問題的能力?，F(xiàn)在，我們將探討這些問題并分析如何使用LED調光引擎來加以避免。

圖2.LED調光引擎

頻閃

頻閃是典型開關模式可調光LED驅動器可能面臨的挑戰之一。雖然精心策劃的頻閃會帶來有趣的效果，但如果LED發生意外頻閃，則會破壞用戶期望的燈光設計。為了避免頻閃并提供平滑調光體驗，應確保驅動器從最高檔位（即100％燈光輸出）一直到最低檔位的調光效果都是連續流暢 的。由于LED會瞬間響應電流變化并且不具有阻尼效果，因此驅動器必須具有足夠多的調光檔位

才能確保人眼察覺不到變化。

為了滿足這一要求，LED調光引擎采用PWM3來控制LED的調光。。PWM3是16位分辨率的PWM，從100％到0％占空比共有65536個檔位，可保證亮度平滑切換

換。

LED色溫轉換
