一、防盜報警器組成

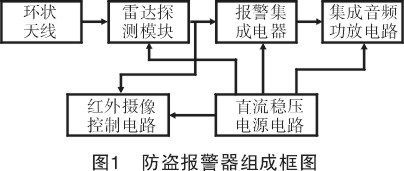

　　考慮該防盜報警器在探測到警情時應具有聲光報警功能，同時還需對現場進行攝像控制，所以，在電路結構的設計上除用于發射微波的環狀天線之外，還應包含雷達探測模塊、報警集成電路、集成音頻功率放大電路、紅外攝像控制電路和直流穩壓電源電路5個部分，其組成框圖如圖1所示。

　　二、防盜報警電路設計

　　1、探測模塊TWH9250簡介

　　TWH9250是一款新穎的雷達探測模塊，該模塊具有以下特點：

　　（1）采用微波管掃描發射，探測距離遠；

　　（2）全方位無死角檢測；

　?。?）功耗小，可采用電池供電；

　?。?）內部電路采用集電極開路輸出，終端配接靈活，可直接驅動小型繼電器動作；

　?。?）具有光控端和靈敏度調節端，滿足各種場合使用要求；

　?。?）外圍電路簡單，只要接上圓環天線和終端執行機構，通電便可工作。

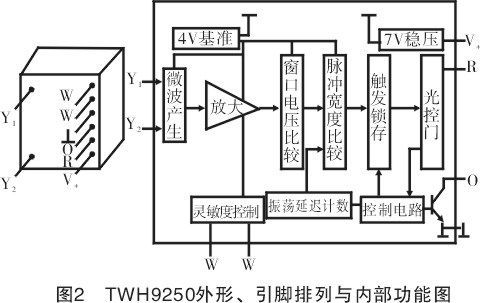

　　TWH9250 模塊的外形、引腳排列及內部電路功能框圖如圖2所示。

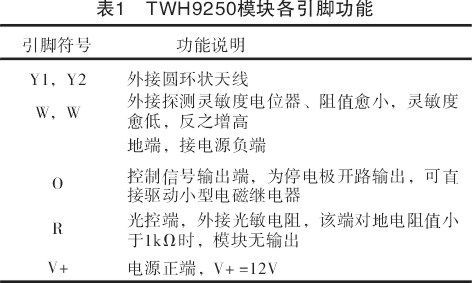

　　環狀天線發射的微波信號形成一個立體微波警戒網，當有人在網內走動時，就會產生人體移動反射回來的微波信號，這時"微波產生"電路便產生出隨物體移動的微弱低頻信號。該信號經兩級放大至70dB左右，再依次送入窗口電壓比較電路和脈沖寬度比較電路進行雙重鑒別。當確認信號電壓的幅值和寬度均達到設定要求時，鎖存電路觸發，其觸發信號經光控門送至計數控制電路進行輸出延遲處理,延遲時間設定為10s，最后由末級功率管的集電極輸出。為提高微波電路的穩定性能，比較電路的精度，各部分電路由4V和7V穩壓系統單獨供電。該電路在初次通電時，需經40s預穩定時間才能進入探測戒備狀態，以后只要不掉電，電路隨時處于探測狀態。TWH9250模塊正常工作電壓為12 V。各引出腳功能如表1 所示。

　　2、報警集成電路

　　為了使防盜報警器發出類似消防車的聲音，A2采用LC246報警集成電路[1]，并將他的第一選聲端即8腳接電源（3V），讀者如果改變其選聲端的電平，則可獲得其他的報警聲響。

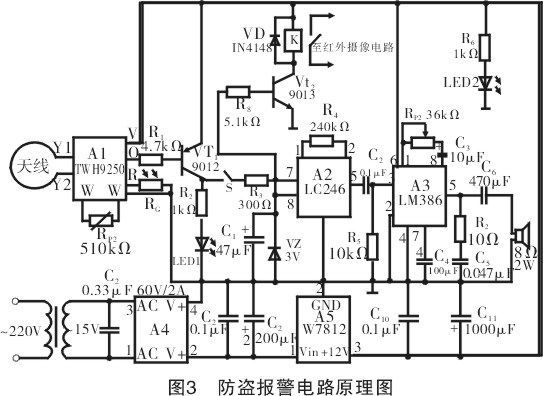

　　該報警集成電路是根據探測模塊提供的輸出信號進行工作的。當有人在報警器有效探測區范圍內活動時，探測模塊控制信號輸出端輸出一個持續時間約10s左右的低電平信號，該信號經R1加到三極管VT1的基極，使VT1處于導通狀態。VT1的集電極電平經R3限流、VZ穩壓后得到3V左右直流電壓,使報警集成電路A2得電工作，從5腳輸出內儲的最令人注意的消防車聲音報警信號。同時，由于VT1導通，致使紅色發光二極管LED1在系統發出聲音報警的同時也發光報警。如果人在探測范圍內活動不止，報警聲將會持續不斷，直到人的活動結束為止。電路如圖3所示。

　　由于TWH9250在初次通電時大約有40s的預穩定狀態，在此狀態時輸出端也會有低電平信號輸出，為了防止在剛通電時揚聲器有刺耳的報警聲響發出，所以電路設置了預熱開關S，在剛通電時打開開關S，待預穩定時間過后（可通過LED1發光狀態來判斷），再合上開關S，電路即進入警戒狀態。

　　3、集成音頻功率放大電路

　　為了使電路輸出功率較大，報警效果更好，該電路選用LM386小功率通用型集成音頻功率放大器[2]。他的2腳為反相輸入端，3腳為同相輸入端，每個輸入端對地的直流電位接近于零，即使與地短接，直流電平也不會產生太大的偏離，使用比較靈活和方便。設計時，該集成功率放大電路采用OTL接法，C2為輸入耦合電容，C4為電源去耦濾波電容，R7，C5為頻率補償電路，以抵消揚聲器音圈電感在高頻下的不良影響，改善功放的高頻特性，同時防止高頻自激。因?yàn)殡娐肥墙映蒓TL形式，所以在輸出端與負載之間接了一個470μF的大電解電容器C6。1和8腳之間接RP2和C3，調節RP2可使LM386的電壓增益在20～200之間變化。揚聲器采用8Ω，5W電動揚聲器。

　　4、紅外攝像控制電路

　　從前面的設計和分析可知，當監控區域內有警情出現時，TWH9250探測模塊輸出低電平信號，同時使得A2的7腳獲得3V直流電壓；該3V電壓一路作為報警集成電路A2的電源，另一路送至紅外攝像控制電路[3]，并通過R8直接加到VT2的基極，使VT2由原來的截止態轉為導通，繼電器K吸合，使紅外線攝像電路得電工作。

　　5、直流穩壓電源電路

　　直流穩壓電源電路由電源變壓器、硅橋、濾波電容、三端集成穩壓器4個部分組成，電路如圖3所示。

　　電源變壓器可從市場直接購得或自行繞制，其參數可按220V/15V，10VA選取。濾波用大電容器可采用日本ELNA（耐壓不低于25V），以確保其質量。C7用來消除電源網絡的雜波干擾信號，綠色發光二極管LED2為電源指示燈。為防歹徒破壞電網使報警系統失效，可采用12V蓄電池供電。

　　另外，圖3中RG為光敏電阻，當RG的阻值小于1kΩ時，模塊即被封鎖不工作，所以能實現白天"休息"，夜晚工作。如果要求模塊全天候工作，可以不接RG，直接將模塊的R端懸空。RP1為靈敏度調節電位器，最好采用WSW有機實芯微調電阻器，通過調整其阻值大小，可以調節模塊的探測距離。

　　探測模塊外接的環狀天線可采用φ2～4mm粗銅絲制作，其內徑為10mm，開口處平行引線不超過10mm，并保證天線安裝穩固，不能有晃動。

　　電路中除可調電阻器以外，其余電阻均采用RTX21/8W碳膜電阻器。

　　三、結語

　　該防盜報警器采用雷達探測模塊TWH9250，具有獨特的設計思想和簡單的控制電路，并且監控范圍較大，探測靈敏度較高，調節靈敏度電位器可使探測距離在1～5m之間變化。

　　該裝置在實驗室進行試驗，運行良好；具有簡單實用、工作可靠、靈敏度高等優點。是一種應用前景看好、值得推廣的新型防盜報警裝置。
