一、準備工作
1.安裝樹莓派官方系統
2.安裝wiringpi庫
1） sudo geit clone git://git.drogon.net/wiringPi
2） sudo apt-get install git-core
3） cd wieingPi
4） sudo 。/build
安裝結束之后

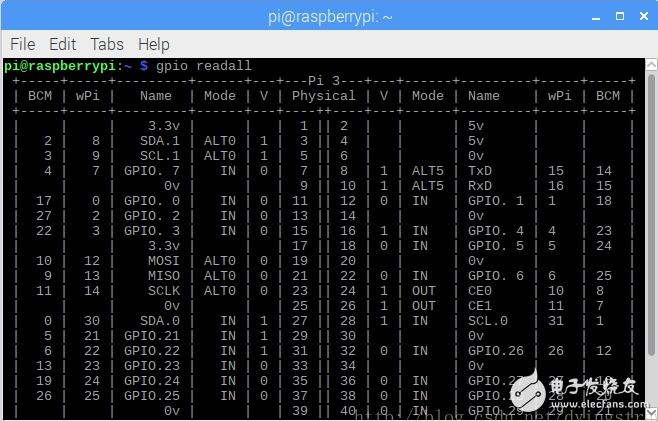

運行命令 gpio readall
如果出現這個樹莓派引腳圖，說明安裝成功。進行下一步
3.新建一個CS1237.c和CS1237.h文件
CS1237.h
#ifndef __CS1237__h__
#define __CS1237__h__
#include 《stdio.h》
#include 《wiringPi.h》
#define SCK 1
#define DOUT 4
#define SCK_LOW digitalWrite（SCK，0）
#define SCK_HIGN digitalWrite（SCK，1）
//樹莓派wiring引腳對應關系如下
//AD轉換數值與實際重量的增益// #include 《Python.h》static double CS1237P = 0.0078742;
//初始化void CS1237Init（）
{
wiringPiSetup（）;
pinMode（SCK，OUTPUT）;
pinMode（DOUT，INPUT）;
pullUpDnControl（DOUT，PUD_UP）;
SCK_LOW;
}//是否轉換完畢int CS1237isReady（）
{
if（digitalRead（DOUT）==0）
{
return 1;
}
return 0;
}//配置函數void CS1237Config（）
{
//no op
}//一次上升沿void CS1237ClockUp（）
{
SCK_LOW;
delayMicroseconds（10）;
SCK_HIGN;
delayMicroseconds（10）;
}//讀數據int CS1237Read（）
{
int tmp=0;
int now=0;
int i;
int num=100;
while（！CS1237isReady（））
{
;
}
for（i=0;i《23;i++）
{
SCK_LOW;
delayMicroseconds（10）;
SCK_HIGN;
delayMicroseconds（10）;
now = digitalRead（DOUT）;
//printf（“%d，”，now ）;
tmp *=2;
tmp = tmp+now;
SCK_LOW;
}
SCK_LOW;
CS1237ClockUp（）;
CS1237ClockUp（）;
CS1237ClockUp（）;
SCK_LOW;
return tmp;
}
//得到平均立波得到實際數值//num：采樣次數int getValue（int num）
{
int i=0;
int tmp=0;
long weight = 0;
for（i=0;i《num;i++）
{
tmp = CS1237Read（）;
weight =weight + tmp;
}
return weight/num;
}int getHelp（int num）
{
return num*3;
}#endif
CS1237.c
#include “CS1237.h”int main（）
{
int tmp，Orign;
printf（“hello rasp %s ”，“dsc” ）;
//初始化CS1237
CS1237Init（）;
//得到初試點（0點校正）
Orign = getValue（200）;
printf（“Orign value is %d ”， Orign）;
while（1）
{
tmp = getValue（100）;
printf（“now is %lf ”， （tmp-Orign）*CS1237P）;
}
}
代碼寫好之后在同目錄下編譯：
gcc CS1237.c -o test -lwiringPi

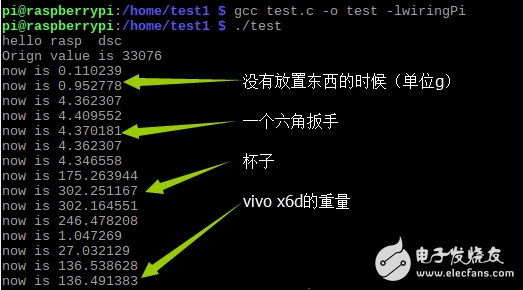

運行
。/test
二、將程序封裝為python可調用的庫
python 調用C的方式：
新建一個CS1237.如下
#include 《stdio.h》
#include 《wiringPi.h》
#define SCK 1
#define DOUT 4
#define SCK_LOW digitalWrite（SCK，0）
#define SCK_HIGN digitalWrite（SCK，1）
//樹莓派wiring引腳對應關系如下
//AD轉換數值與實際重量的增益#include 《Python.h》static double CS1237P = 0.0078742;
//初始化void CS1237Init（）
{
wiringPiSetup（）;
pinMode（SCK，OUTPUT）;
pinMode（DOUT，INPUT）;
pullUpDnControl（DOUT，PUD_UP）;
SCK_LOW;
}//是否轉換完畢int CS1237isReady（）
{
if（digitalRead（DOUT）==0）
{
return 1;
}
return 0;
}//配置函數void CS1237Config（）
{
//no op
}//一次上升沿void CS1237ClockUp（）
{
SCK_LOW;
delayMicroseconds（10）;
SCK_HIGN;
delayMicroseconds（10）;
}//讀數據int CS1237Read（）
{
int tmp=0;
int now=0;
int i;
int num=100;
while（！CS1237isReady（））
{
}
for（i=0;i《23;i++）
{
SCK_LOW;
delayMicroseconds（10）;
SCK_HIGN;
delayMicroseconds（10）;
now = digitalRead（DOUT）;
//printf（“%d，”，now ）;
tmp *=2;
tmp = tmp+now;
SCK_LOW;
}
SCK_LOW;
CS1237ClockUp（）;
CS1237ClockUp（）;
CS1237ClockUp（）;
SCK_LOW;
return tmp;
}
//得到平均立波得到實際數值//num：采樣次數
int getValue（int num）
{
int i=0;
int tmp=0;
long weight = 0;
for（i=0;i《num;i++）
{
tmp = CS1237Read（）;
weight =weight + tmp;
}
return weight/num;
}
int getHelp（int num);
{
return num*3;
}
PyObject * wrap_getValue（PyObject *self，PyObject *args）
{
int num;
int weight;
if（！PyArg_ParseTuple（args，“i:getValue”，&num））
return NULL;
weight = getValue（num）;
return Py_BuildValue（“i”，weight）;
}
PyObject * wrap_getHelp（PyObject *self，PyObject *args）
{
int num;
int weight;
if（！PyArg_ParseTuple（args，“i:getValue”，&num））
return NULL;
weight = getHelp（num）;
return Py_BuildValue（“i”，weight）;
}
PyObject * wrap_CS1237Init（PyObject *self，PyObject *args）
{
int num;
int weight;
CS1237Init（）;
return NULL;
}static PyMethodDef CS1237Methods［］=
{
{“getValue”，wrap_getValue，METH_VARARGS，“get weignt adc valie”}，
{“getHelp”，wrap_getHelp，METH_VARARGS，“get help adc valie”}，
{“CS1237Init”，wrap_CS1237Init，METH_VARARGS，“get help adc valie”}，
{NULL，NULL}
};
void initCS1237（）
{
PyObject *m;
CS1237Init（）;
m = Py_InitModule（“CS1237”，CS1237Methods）;
}
然后交叉編譯：
命令代碼（路徑按照自己的）
gcc -fPIC CS1237.c -o CS1237.so -shared -I/usr/include/python2.7 -I/usr/lib/python2.7/config
然后在此目錄下新建一個test.py驗證一下：
5） # test.py
6） # coding=utf-8
7） import CS1237
8） tmp = CS1302.getValue（20）
9） print temp
執行python test.py 運行結果出來了：
33077
