　　L298N 是一種雙H橋電機驅動芯片，其中每個H橋可以提供2A的電流，功率部分的供電電壓范圍是2.5-48v，邏輯部分5v供電，接受5vTTL電平。一般情況下，功率部分的電壓應大于6V否則芯片可能不能正常工作。

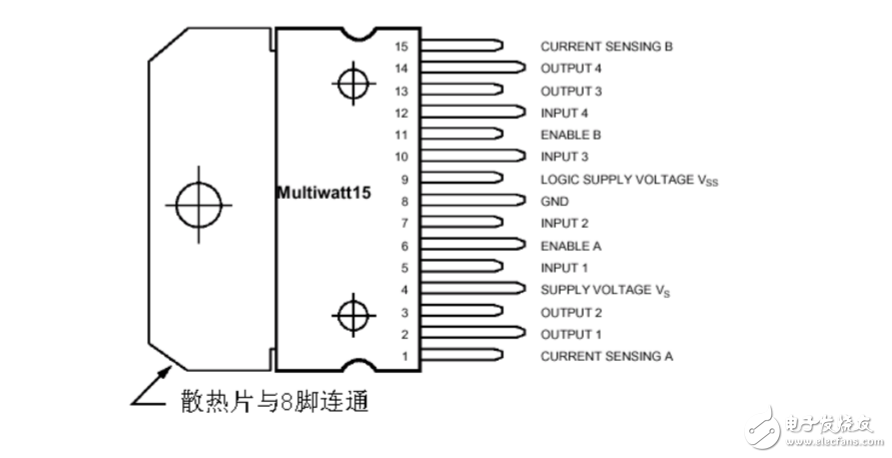

　　l298n引腳圖

　　L298N芯片可以驅動兩個二相電機，也可以驅動一個四相電機，輸出電壓最高可達50V，可以直接通過電源來調節輸出電壓；可以直接用單片機的IO口提供信號；而且電路簡單，使用比較方便。

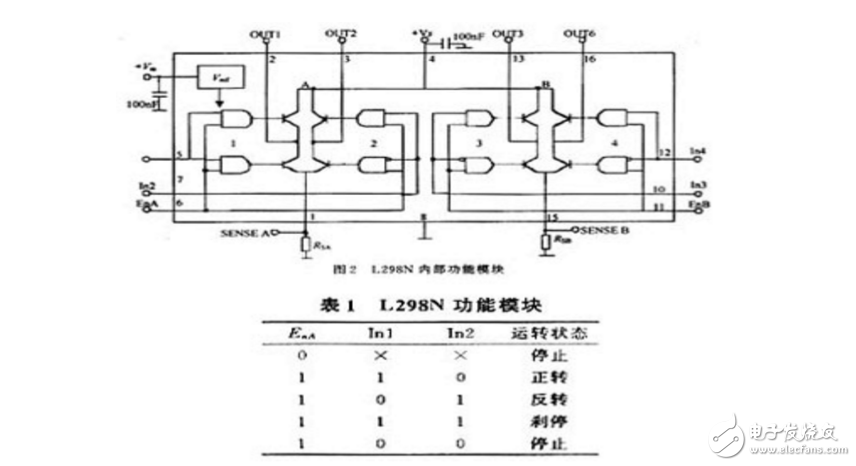

　　L298N可接受標準TTL邏輯電平信號VSS，VSS可接4．5～7V電壓。4腳VS接電源電壓，VS電壓范圍VIH為＋2．5～46V。輸出電流可達2A，可驅動電感性負載。1腳和15腳下管的發射極分別單獨引出以便接入電流采樣電阻，形成電流傳感信號。L298可驅動2個電動機，OUT1，OUT2和OUT3，OUT4之間可分別接電動機，本實驗裝置我們選用驅動一臺電動機。5，7，10，12腳接輸入控制電平，控制電機的正反轉。EnA，EnB接控制使能端，控制電機的停轉。表1是L298N功能邏輯圖。

　　In3，In4的邏輯圖與表1相同。由表1可知EnA為低電平時，輸入電平對電機控制起作用，當EnA為高電平，輸入電平為一高一低，電機正或反轉。同為低電平電機停止，同為高電平電機剎停。L298N控制器原理如下：

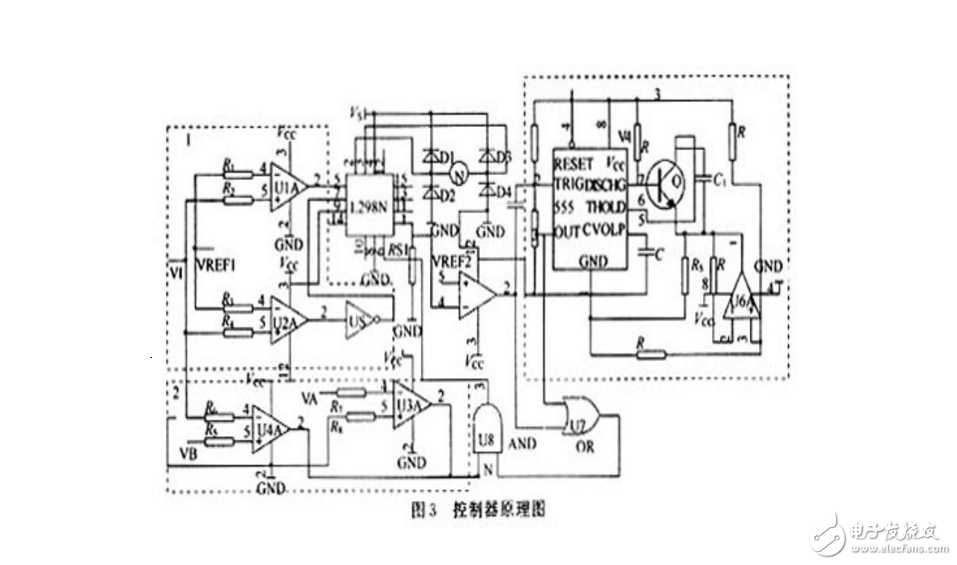

　　圖3是控制器原理圖，由3個虛線框圖組成。

　?。?）虛線框圖1控制電機正反轉，U1A，U2A是比較器，VI來自爐體壓強傳感器的電壓。當VI＞VRBF1時，U1A輸出高電平，U2A輸出高電平經反相器變?yōu)榈碗娖剑姍C正轉。同理VI＜VRBF1時，電機反轉。電機正反轉可控制抽氣機抽出氣體的流量，從而改變爐體壓強。

　?。?）虛線框圖2中，U3A，U4A兩個比較器組成雙限比較器，當VB＜VI＜VA時輸出低電平，當VI＞VA，VI＜VB時輸出高電平。VA，VB是由爐體壓強轉感器轉換電壓的上下限，即反應爐體壓強控制范圍。根據工藝要求，我們可自行規定VA，VB的值，只要爐體壓強在VA，VB所確定范圍之間電機停轉（注意VB＜VRBF1＜VA，如果不在這個范圍內，系統不穩定）。

　?。?）虛線框圖3是一個長延時電路。U5A是一個比較器，Rs1是采樣電阻，VRBF2是電機過流電壓。Rs1上電壓大于VREF2，電機過流，U5A輸出低電平。由上面可知，框圖1控制電機正反轉，框圖2控制爐體壓強的紋波大小。當爐體壓強太小或太大時，電動機轉到兩端固定位置停止，根據直流電機穩態運行方程

　?。?/p>

　　U＝CeФN＋RaIa

　　其中：Ф為電機每極磁通量；

　　Ce為電動勢常數；

　　N為電機轉數；

　　Ia為電樞電流；

　　Ra電樞回路電阻。

　　電機轉數N為0，電機的電流急劇增加，時間過長將會使電機燒壞。但電機起動時，電機中線圈中的電流也急劇變大，因此我們必須把這兩種狀態分開。長延時電路可把這兩種狀態區分出來。

　　長延時電路工作原理：當Rs1過流U5A產生一個負脈沖經過微分后，脈沖觸發555的2腳，電路置位，3腳輸出高電平，由于放電端7腳開路，C1，R5及U6A組成積分器開始積分，電容C1上的充電電壓線性上升，延時運放積分常數為100R5C1。

　　當C1上充電電壓，即6腳電壓超過2／3VCC，555電路復位，輸出低電平。電機啟動時間一般小于0．8s，C1充電時間一般為0．8～1s。U5A輸出電平與555的3腳輸出電平經U7相或，如果U5A輸出低電平大于C1充電時間，U7在C1充電后輸出低電平由與門U8輸入到L298N的6腳ENA端使電機停止。

　　如果U5A的輸出電平小于C1充電時間，6腳不動作電機的正常啟動。長延時電路吸收電機啟動過流電壓波形，從而使電機正常啟動。

　　下圖是其引腳圖：

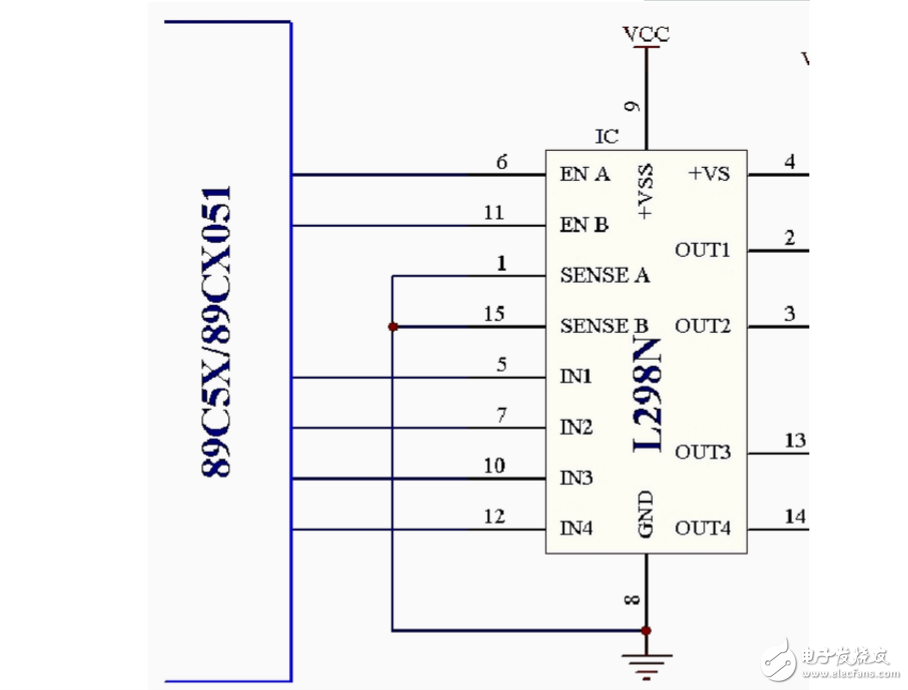

　　1、15腳是輸出電流反饋引腳，其它與L293相同。在通常使用中這兩個引腳也可以直接接地。上圖是其與51單片機連接的電路圖。
