??????? 為因應綠色節能的設計要求，晶片商已研發出新的封裝技術來提升效能轉換，甚至運用Combo IC的設計概念將低壓金屬氧化物場效電晶體(MOSFET)與控制IC整合在一起，以達到低成本與小尺寸的目的。

　　Blade封裝技術助陣　低壓MOSFET效能升級

　　為符合節能電源的設計發展趨勢，英飛凌(Infineon)已研發出采用新一代Blade封裝技術的MOSFET，其具備低電阻、低電感、低熱阻及小尺寸等特性，可為終端產品帶來更強悍的市場競爭力。

　　***英飛凌應用工程經理林錦宏表示，為符合現今嚴苛的能源標準，效率和功率密度將會是電源轉換及電源管理系統設計時的兩大重點。因此，勢必得在研發電源轉換關鍵元件--MOSFET時，設法降低導通損失與切換損失，進而使MOSFET效能發揮到淋漓盡致。

　　林錦宏進一步指出，為解決導通損失與切換損失的問題，英飛凌耗時1年所研發的Blade封裝技術，淘汰過往的夾片(Clip)或打線接合(Wire Bonding)設計，改采類似電鍍的方式與印刷電路板(PCB)接合，實現低電阻與低電感等特性，并分別達到讓導通耗損最小化與開關損耗大幅降低的效果，進而使電源供應器的整體功耗下降，讓裝置更為省電。此外，該封裝技術為3毫米×3毫米的超小尺寸，還能夠使體積縮減到最小，達到降低成本與減少占位面積的目的，使多出來的空間能給予客戶更大的設計彈性。

　　目前MOSFET封裝技術主流仍為SuperSO8，其較上一代TO-220封裝技術可提升約0.4%的效率，而Blade封裝則可比SuperSO8再多提升1%的效率，且尺寸更為精巧。至于元件散熱方面，過往使用SuperSO8封裝技術僅依靠印刷電路板來進行散熱，容易導致熱阻過高，為解決此問題，Blade系在封裝頂部加上一塊銅片，再結合PCB雙管齊下，可提供更佳的散熱效果。

?

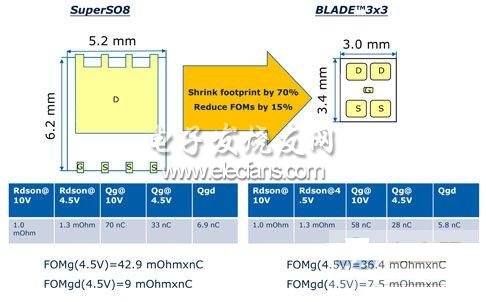

　　圖 SuperSO8與Blade封裝技術比較圖

　　據了解，英飛凌使用Blade封裝技術的MOSFET產品將于2011年第四季開始送樣，明年第一季正式開始量產。主要應用領域?qū)i定在須要高效率電源轉換的設備上，例如開關式電源伺服器、太陽能應用，以及電動車等相關設備。

　　除改用新的封裝技術外，英飛凌也計劃透過導入新的材料，來提升MOSFET元件性能指數(FOM)。林錦宏表示，目前已有業者朝氮化鎵(GaN)材料的方向研發，其元件性能指數可比目前的主流材料矽(Si)高出將近十倍，且低導通電阻的特性也較矽更為優秀。但由于目前GaN在制程上的良率過低，預計至少還得花3年的時間才有可能大量應用在市場上，屆時再搭配先進的封裝技術，將可以更徹底落實綠色電源的設計宗旨。

　　除MOSFET元件本身的性能以外，低成本與高整合度亦為廠商關注重點，因此可簡化電源系統內部元件與減少電路板占用面積的Combo IC設計，已開始成為市場新寵兒。

　　精簡電源設計　Combo電源IC漸行其道

　　為降低25瓦(W)以下電源供應系統設計的成本與所占用的電路板面積，將MOSFET與脈沖寬度調變控制積體電路(PWM IC)整合在一起的Combo電源IC已逐漸受到市場青睞，吸引電源晶片與MOSFET業者積極投入研發。

　　通嘉科技系統應用中心系統研發處經理黃國建(圖3)表示，過往電源設計中的MOSFET與控制IC等零組件都是分開配置，如此將會導致材料成本增加，并且占用許多寶貴的PCB面積。因此，為減少最大限度的內部零件以降低成本，未來2～3年電源設計的方向?qū)⒊駽ombo IC的發展趨勢加速進行。

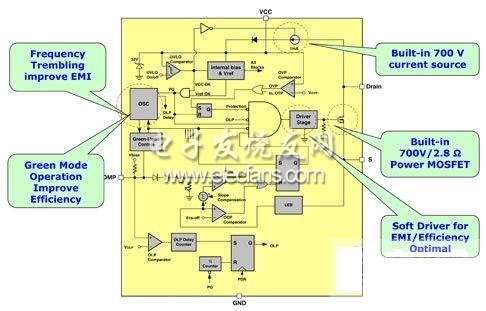

　　黃國建進一步指出，使用Combo IC(圖)設計不僅可縮小尺寸，還可以省去過往為加強散熱所使用的散熱銅片成本，而直接利用印刷電路板來進行散熱，并藉由跳線的方式來增加散熱面積。不過，這種Combo IC設計主要系針對25瓦以下的應用較為合適，因為若是應用超過25瓦以上，仍然得加裝銅片散熱才能確保電路不致過熱。

　　為滿足現今客戶對于簡化電路、減少內部零件與縮小尺寸等需求，通嘉也已推出LD7904系列Combo電源IC解決方案，內建PWM IC與耐壓700伏特(V)的MOSFET，待機耗電可小于0.1瓦，相當適用于交流對直流(AC-DC)變壓器、待機電源及小尺寸液晶顯示器(LCD)監視器的電源供應器等設計。

　　此外，LD7904還提供DIP-6及DIP-7兩種不同封裝的選擇，其中DIP-6與DIP-7最大的差異在于DIP-6加寬散熱接腳面積，在輕載或空載時可以保持節能低耗電的操作模式。

　　黃國建表示，由于Combo IC可為客戶帶來較高的性價比，因此各家MOSFET廠商與電源控制IC業者均已積極朝此方向布局并展開合作，以擴大市場版圖。

　　另一方面，為達到盡早布局市場與將產品成功推入市場的目標，必須使電源系統開發人員在開發階段時，精確掌握相關參數，以判斷產品能否通過標準規范，并在最短時間內完成產品測試。因此，量測業者也針對節能電源設計提供新的混合域示波器解決方案，藉由其結合時域與頻域的特性，協助工程師加速完成電源系統的各項測試與分析，并找出電源系統雜訊來源，縮短測試時程，進而達到產品快速上市的目的。

　　混合域示波器奧援　電源系統測試快又準

　　太克科技(Tektronix)資深經銷業務經理吳俊賢(圖5)指出，過去在測試電源系統時，往往須使用兩臺專用于時域與頻域的量測儀器分別量測，并進行交叉比對后，才能找出電磁干擾(EMI)雜訊來源，不僅硬體成本較高，量測效率也不彰。而藉由集時域與頻域量測于一身的混合域示波器所提供的完整時間關聯系統視圖，即可解決此一問題，快速找出間歇性、受裝置狀態影響的EMI雜訊來源。

　　以太克日前發布的MDO4000系列混合域示波器為例，其具備四個類比通道、十六個數位通道、一個專用射頻(RF)通道，以及高達3GHz的擷取頻寬，利用以上這些特性可以快速追蹤雜訊源或干擾源，提高量測效率，進而完成電源系統中的各個測試項目。

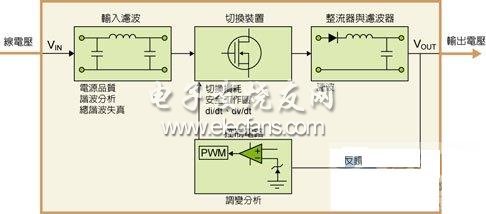

　　此外，使用混合域示波器不僅可提升量測效率，更可為系統工程師提供自動量測功能，藉以省去許多手動量測時間。例如，可自動量測輸入端的電源品質(Power Quality)、諧波(Harmonics)、元件的切換損失、安全工作區(SOA)、爬升率(Slew Rate)、輸出端中的漣波(Ripple)，以及回授電路中的調變(Modulation)等各方面分析(圖)，并且還能快速執行探棒延遲時差校正。

　　除示波器性能的高低會影響測試效率與參數準確性之外，示波器操作的正確性與否也會影響測量的準確度。吳俊賢強調，特別是對電源系統進行電源轉換量測之前，儀器與探棒均須先行校正，才不會因儀器本身的誤差導致白費工夫。而為了先將儀器與探棒歸零，確保量測的數據準確無誤，不論示波器或探棒均須一年一校，但許多用戶往往會忽略，造成量測結果誤差過大。

　　吳俊賢進一步解釋，示波器及探棒的校正內容包括訊號路徑補償(Signal Path Compensation, SPC)、電壓與電流探棒延遲時差(De-skew)校正，以及被動式探棒的低頻補償校正(Low Frequency Compensation)等三個部分，用戶在操作儀器之前，務必要確認儀器與探棒均已完成調校，接著再進行歸零校正，才能正式開始進行電源系統的分項分析。

　　吳俊賢表示，以示波器進行電能轉換量測時，首先必須確保安全無虞(Safety)的使用儀器，其次是了解探棒的規格以及應用技術，以提高訊號的傳真度，再來要能正確觸發并且擷取訊號，最后則是分析(Analysis)訊號所代表的意涵，進而找出EMI來源解決雜訊問題。
