內部總體結構其基本特性

MCS51單片機的內部總體結構其基本特性如下：　　8位CPU、片內振蕩器、4k字節ROM、128字節RAM、21個特殊功能寄存器、32根I/O線、可尋址的64k字節外部數據、程序存貯空間、2個16位定時器、計數器中斷結構：具有二個優先級、五個中斷源一個全雙口串行口位尋址（即可尋找某位的內容）功能，適于按位進行邏輯運算的位處理器。除128字節RAM、4k字節ROM和中斷、串行口及定時器模塊外，還有4組I/O口P0～P3，余下的就是CPU的全部組成。把4kROM換為EPROM就是8751的結構，如去掉ROM/EPROM部分即為8031，如果將ROM置換為Flash存貯器或EEPROM，或再省去某些I/O，即可得到51系列的派生品種，如89C51、AT89C2051等單片機。單片機各部分是通過內部的總線有機地連接起來的。

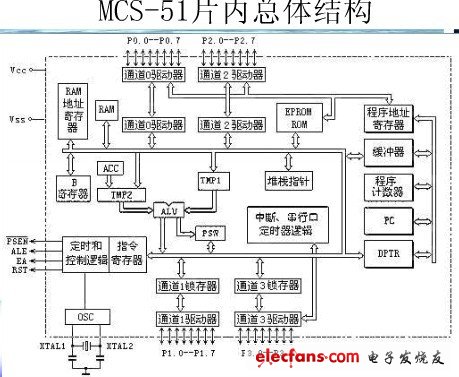

MCS51單片機的內部總體結構圖

8051單片機包含中央處理器、程序存儲器（ROM）、數據存儲器（RAM）、定時/計數器、并行接口、串行接口和中斷系統等幾大單元及數據總線、地址總線和控制總線等三大總線，· 中央處理器：

中央處理器（CPU）是整個單片機的核心部件，是8位數據寬度的處理器，能處理8位二進制數據或代碼，CPU負責控制、指揮和調度整個單元系統協調的工作，完成運算和控制輸入輸出功能等操作。

· 數據存儲器（RAM）：

8051內部有128個8位用戶數據存儲單元和128個專用寄存器單元，它們是統一編址的，專用寄存器只能用于存放控制指令數據，用戶只能訪問，而不能用于存放用戶數據，所以，用戶能使用的的RAM只有128個，可存放讀寫的數據，運算的中間結果或用戶定義的字型表。

· 程序存儲器（ROM）：

8051共有4096個8位掩膜ROM，用于存放用戶程序，原始數據或表格。

· 定時/計數器（ROM）：

8051有兩個16位的可編程定時/計數器，以實現定時或計數產生中斷用于控制程序轉向。

· 并行輸入輸出（I/O）口：

8051共有4組8位I/O口（P0、 P1、P2或P3），用于對外部數據的傳輸。

· 全雙工串行口：

8051內置一個全雙工串行通信口，用于與其它設備間的串行數據傳送，該串行口既可以用作異步通信收發器，也可以當同步移位器使用。

· 中斷系統：

8051具備較完善的中斷功能，有兩個外中斷、兩個定時/計數器中斷和一個串行中斷，可滿足不同的控制要求，并具有2級的優先級別選擇。

· 時鐘電路：

8051內置最高頻率達12MHz的時鐘電路，用于產生整個單片機運行的脈沖時序，但8051單片機需外置振蕩電容。

單片機的結構有兩種類型，一種是程序存儲器和數據存儲器分開的形式，即哈佛（Harvard）結構，另一種是采用通用計算機廣泛使用的程序存儲器與數據存儲器合二為一的結構，即馮諾依曼（Von Neumann）結構（也稱普林斯頓（Princeton）結構）。INTEL的MCS-51系列單片機采用的是哈佛結構的形式，而后續產品16位的MCS-96系列單片機則采用普林斯頓結構。
