摘要：本應用筆記提供了配置MAX6876的入門指南，說明了如何設置門限、延遲時間、電流測量及排序/跟蹤次序。

MAX6876的關鍵特性

• 可對四路電源電壓進行跟蹤、排序
• 帶有可調節擺率的閉環跟蹤控制
• 綜合跟蹤、排序功能
• 可通過I2C接口設置
• 過流檢測
• 獨立的電源就緒(PG)輸出指示

概述

MAX6876可對四路電源電壓進行跟蹤、排序，通過I2C接口設置電壓門限、擺率、延遲時間和排序順序等參數，并將這些參數存儲在內部EEPROM中?？赏ㄟ^用戶界面友好的MAX6876評估軟件設置參數。器件通過4線：VCC、SDA、SCL和GND進行在線編程。無需更換電阻、電容即可改變門限或延遲，在線編程簡化了原型設計過程中的測試。該電路中，正常工作時，由IN1 (最大輸入電源電壓)供電；編程期間由VCC供電。這種配置允許板上DC-DC主電源在編程過程中保持關斷狀態。

器件工作時需要一些無源元件，ABP引腳與地之間需要連接一只1μF陶瓷電容，對內部電源進行濾波。所有狀態輸出均為開漏輸出，需外接上拉電阻。這些電阻可連接至任何低于+6V的電源電壓。為濾除IN_引腳的噪聲，可連接一只0.1μF電容，但這些電容不是必需的。圖1所示為演示MAX6876關鍵功能的基本連接。

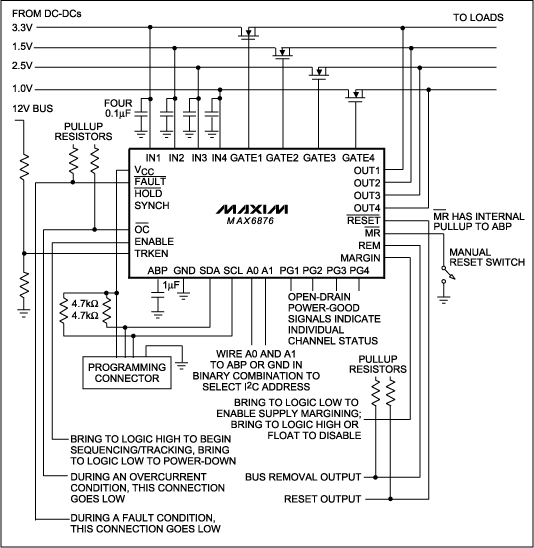

圖1. MAX6876的基本連接圖

要創建一個MAX6876的基本設計，采用下列步驟：

1. 下載并安裝MAX6876評估軟件。
2. 用RS232電纜(不要使用啞調制解調器電纜)將CMOD232接口板(包含在評估板內)連接至主機電腦。注意：MAX687評估軟件目前無法支持新的CMAXQUSB接口板。
3. 連接CMOD232接口板至MAX6876評估板或應用電路板。CMOD232連接器P3的引腳配置如下所示：


   圖2. CMOD232接口板(連接器) P3的引腳定義


4. 為連接至CMOD232和MAX6876，啟動評估軟件，然后在菜單中選擇System->Connect，并選擇OK。
5. 為使能通道，選中每個通道窗口左上角的復選框；隨后，通過點擊窗口左邊的電壓或拖拽電壓波形，可設置欠壓和過壓門限。


   圖3. 該界面說明了如何利用評估軟件使能MAX6876的一個通道以及設置門限


6. 通過拖拽每個斜坡起始點為每路電源選擇上電順序。使用Power Down Mode選項按鈕開啟反向排序(斷電順序和上電順序相反)功能。

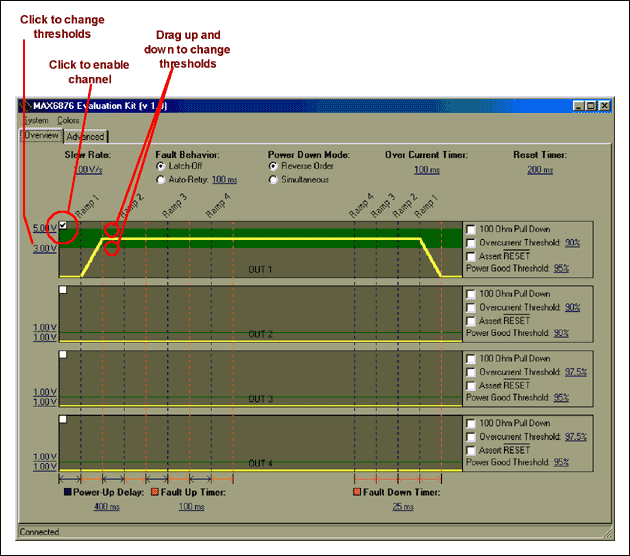

   圖4. 該界面說明如何配置MAX6876，使其工作在跟蹤/排序模式下


7. 參考表1并為每個通道選擇適當?shù)倪x項。

   表1. 通道控制選項

   Option Name	Function
   100 Ohm Pull Down	Activates a 100Ω pulldown resistor on the channel's OUT connection during shutdown only.
   Overcurrent Threshold	Activates overcurrent monitoring on the channel. This compares the IN_ voltage to the OUT_ voltage. When OUT_ falls below a percentage of IN_, Overcurrent Threshold asserts the OC output (bringing it low).
   Assert RESET	Activates this channel's control over the RESET line. If this channel falls below its power-good threshold, RESET asserts low.
   Power Good Threshold	When the channel's OUT voltage is within this percentage of the IN voltage, the corresponding PG pin asserts (goes high impedance).



8. 為設置擺率，單擊屏幕左上角的Slew Rate選項。
9. 為設置上電延遲，單擊屏幕左下角的Power-Up Delay選項。上電延遲是指一路電源跟隨另一路電源進入電源就緒狀態所用的時間。
10. 設置Fault Up Timer (上電故障定時器)和Fault Down Timer (斷電故障定時器)。這兩個設置是電源輸出從零電壓斜坡上升至電源輸入電壓、或從電源輸入電壓下降至零電壓所允許的最長時間。設置故障定時器時要特別注意：如果設定故障定時器的擺率過低或過快，有可能產生不必要的故障。從零電壓開始跟蹤各路電源電壓的時間可用下列公式計算：



    例如，VIN為3.3V、電源就緒電壓門限為95%，并且擺率為100V/s時，所需斜坡上升/下降時間為31.35ms。因此，必須將Fault Up Timer和Fault Down Timer至少設置為50ms；如果選擇了25ms，將會導致故障告警輸出。如果同一時刻有不止一路電源處于上升/下降狀態，將對兩路電壓進行跟蹤，因此，設置實際的上升/下降時間要大于理論計算值。

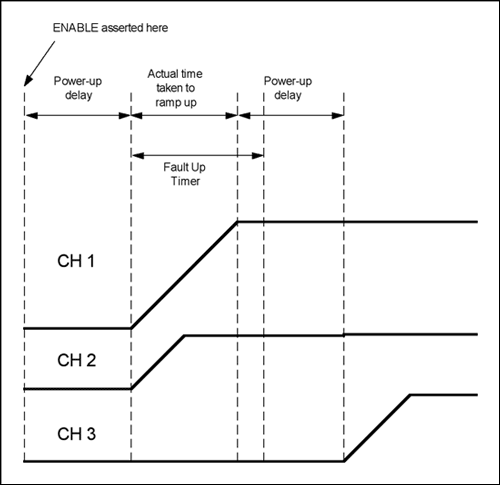

    圖5. MAX6876的電源就緒和故障報警時序


11. 設置Fault Behavior選項。在閉鎖模式下，出現故障后器件關斷，并等待ENABLE置高后重新啟動。在自動重試模式模式下，出現故障后，器件在規定的時間間隔內自動重新開啟上電跟蹤或排序過程。
12. Over Current Timer (過流狀態定時器)設置用于觸發/OC輸出的過流狀態持續時間。Over Current Timer的設置要確保不會產生干擾，避免過早地觸發/OC輸出。
13. Reset Timer (復位定時器)設置復位脈沖的寬度，Reset Timer的設置值應確保有效復位連接至該引腳的微處理器。
14. 所有參數設置完成后，選擇System→Commit Configuration to EEPROM將這些參數寫入MAX6876的內部EEPROM。
15. 通過選擇System→Save Configuration，將配置保存到一個文件中。所有寄存器的設置均被寫入該配置文件中。

多個MAX6876可以級聯，用于監控4路以上的電源電壓；但這些級聯配置的器件僅能工作在跟蹤模式，所有電源同時上升。更多信息以及多個MAX6876的級聯應用，請參考MAX6876數據資料。
