采用CPLD的光伏逆變器鎖相及保護電路設計

　0 引言

　　在光伏并網系統的逆變器電路中，對電網電壓的鎖相是一項關鍵技術。由于電力系統在工作時會產生較大的電磁干擾，因此，其簡單的鎖相方法很容易受到干擾而失鎖，從而導致系統無法正常運行。在這種情況下，設計采用對電網電壓進行過零檢測后再將信號送人CPLD，然后由CPLD實現對電網電壓進行數字鎖相的方法，可以有效地防止相位因干擾而發生抖動或者失鎖的現象，保證系統的正常運行。另外，本系統還使用CPLD對DSP產生的PWM波控制信號和系統運行時的各項參數進行監控，一旦發現異常，立即使系統停機，并通知DSP發生異常，從而實現了對系統的硬件保護。

　　1 系統整體結構組成

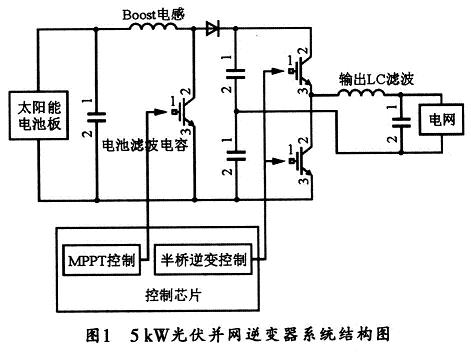

　　本文所介紹的設計方法是5 kW光伏并網發電系統中逆變器的一部分，該光伏并網逆變器可實現額定功率為5 kW的太陽能電池陣列的最大功率跟蹤與并網輸出。其逆變器的系統結構圖如圖1所示。

　　本控制系統由TI DSP2812作為主控芯片，Xilinx CPLD XC9572XL用作數字鎖相與保護電路，XC9572XL為3．3 V內核電壓的CPLD，它由4個54V18功能模塊組成，可提供1600個5 ns延遲可用門。

　　2 數字鎖相電路的設計與實現

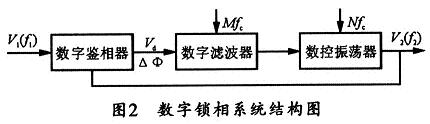

　　數字鎖相電路的系統結構圖如圖2所示。該電路由數字鑒相器、數字濾波器和數控振蕩器組成。

　　如果把圖2所示的數字鎖相電路中的數字濾波器看成一個分頻器，則其分頻比為Mfc/K，此時的輸出頻率為：

f'=K'△φMfc/K

　　其中，△φ為輸入信號V1與輸出信號V2的相位差；fc為環路的中心頻率。那么，該數控振蕩器的輸出頻率為：

f2=f1+K'△φMfc(kN)

　　由于鎖定的極限范圍為K'△φ=±1，所以，可得到環路的捕捉帶：

△fmax=f2max-f1=Mfc(kN)

　　這樣，當環路鎖定時，f2=f1其系統穩態相位誤差為：

△φ(∞)=NK(f2-f1)/(k'Mfc)

　　可見，只要合理選擇K值，就能使輸出信號V2的相位較好地跟蹤輸入V1的相位，從而達到鎖定之目的。如果K值選的太大，環路捕捉帶就會變小，這將導致捕捉時間增大；而如果K直太小，則可能會出現頻繁進位，借位脈沖。從而使相位出現抖動。

　　根據圖2給出的數字鎖相環的原理框圖，可用VHDL語言分別對該系統進行設計。其中數字濾波器由K模計數器組成，數控振蕩器包括脈沖加，減控制電路和N分頻器等。

　　2．1 數字鑒相器

　　數字鑒相器通?？蛇x用邊沿控制型鑒相器、異或門鑒相器、同或門鑒相器或JK觸發器組成的鑒相器等。本數字鑒相器是一個相位比較裝置，主要通過比較輸入信號V1(相位φ1)與輸出信號V2(相位φ2)的相位來產生一個誤差信號Vd，其相位差為△φ=φ1-φ2。當△φ=φe(輸入信號脈寬的一半)時，其鑒相器輸出為方波，屬于相位鎖定階段。在這種情況下，只要可逆計數器的K值足夠大，其輸出端就不會產生進位脈沖或借位脈沖。在環路未鎖定時，若△φ<φe，其輸出脈沖的占空比小于50％；而當△φ>φe，其占空比大于50％，該輸出電壓Vd將加到K模可逆計數器的UPDN輸入端。

　　2．2 數字濾波器

　　計數器可設計成一個17位可編程(可變模數)可逆計數器，計數范圍為23～217，可由外部置數DCBA控制。其輸入頻率fk=Mfc。當鑒相器輸出Vd為高電平時，K模計數器進行減計數，計數到“0”時，輸出一個借位脈沖DN；而當鑒相器輸出Vd為低電平時，K計數器進行加計數，當計數到某一設定值“DCBA”時，將輸出一個進位脈沖UP。UP和DN可作為脈沖加／減電路的“加”和“扣”脈沖控制信號。

　　2．3 數控振蕩器

　　本電路由D觸發器、JK觸發器和與門、或門等電路組成。當數字濾波器UP輸出端輸出一個進位脈沖時，系統便在INC下降沿到來后，在脈沖加／減電路的輸出端fout插入一個脈沖信號，也就是使相位提前半個周期；反之，當數字濾波器DN端輸出一個借位脈沖時，在DN下降沿到來后，系統就會在脈沖加／減電路的輸出序列中扣除一個脈沖信號，也就是使相位滯后半個周期，且這個過程是連續發生的。這樣，脈沖加，減電路的輸出經N分頻器模塊分頻后，即可使輸出信號的相位接受調整控制，最終達到鎖定。當環路鎖定后，輸出與輸入信號之間會存在一定的相位誤差。

　　3 保護電路的設計與實現

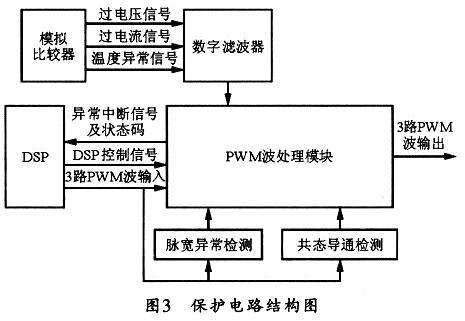

　　本系統中的保護電路主要由PWM波形監視模塊和系統參數監視模塊組成，其保護電路結構如圖3所示。

　　圖3中的脈寬異常檢測模塊由3個9位使能計數器組成，DSP輸出的三路PWM信號分別作為計數器的使能信號輸入。當控制信號有效時，計數器開始計數，計數器的上限值為400，即200μs，當控制信號的有效寬度小于200 μs時(在本系統中DSP的控制周期為55μs)，即認為該P(yáng)WM波正常，系統會將控制信號直接輸出；如果大于200μs，則認為PWM波出現異常，此時系統將立即切斷PWM波的有效輸出而停機．并把異常中斷信號和異常狀態碼信息報告給DSP。共態導通模塊可用于監視逆變器系統，從而控制半橋高低端的兩路對稱SPWM波信號，保證這兩路信號輸出不會出現共態導通的情況。另外，由模擬比較器產生的系統過電壓、過電流和溫度異常等報警信號，經過數字濾波后，將送人PWM波處理模塊。這樣，在系統出現異常時，即可由CPLD實現硬件上的停機保護動作。

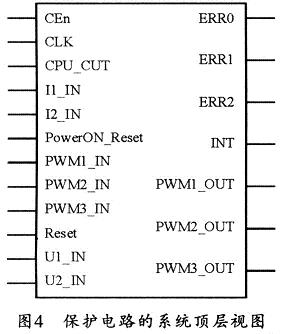

　　圖4所示是保護電路的系統頂層圖。圖5所示是該保護電路的仿真波形。

　　4 結束語

　　本文介紹了基于CPLD的光伏并網逆變器的鎖相及保護電路的設計與實現方法，該電路目前已經在項目組的5 kW光伏并網逆變器中成功運用，實際使用證明，該電路可為系統的長時間穩定運行提供可靠的保障。
