加利福尼亞州米爾皮塔斯 （MILPITAS， CA） – 2013 年 6 月 10 日 – 凌力爾特公司 （Linear Technology Corporation） 推出一款用于 9V 至 72V系統的理想二極管橋控制器 LT4320。其采用低損耗 N 溝道 MOSFET 替代了全波橋式整流器中的全部 4 個二極管，以顯著地降低功率耗散并增加可用電壓。由于電源效率的提升免除了笨重的散熱器，因此縮減了電源尺寸。通過免除二極管橋中固有的兩個二極管壓降提供了額外的裕度，低電壓應用將從中獲益。與傳統的替代方案相比，MOSFET 橋可實現具有高空間利用率和電源效率的整流器設計。控制器的工作頻率范圍為 DC 至 600Hz。

　　LT4320 開關控制電路平穩地接通兩個適當?shù)?MOSFET，同時將另外兩個 MOSFET 保持在關斷狀態以防止反向電流。一個集成型充電泵負責為外部低導通電阻 N 溝道 MOSFET 提供柵極驅動，并不需要外部電容器。MOSFET 的選擇在 1W 到幾千瓦的功率級別范圍內提供了最大的靈活性。

　　LT4320 提供了兩種選項：LT4320 設計用于 DC 至 60Hz 電壓整流，而 LT4320-1 則專為 DC 至 600Hz 電壓整流而設計。LT4320 規格在 -40oC 至 85oC 的工業溫度范圍，其可提供緊湊型 8 引腳 3mm x 3mm DFN 封裝，以及具有增大的高電壓引腳間距的 12 引腳 MSOP 封裝。以 1，000 片為單位批量購買，每片價格為 2.95 美元，該器件現可按生產批量供貨。評估電路板可在線獲取，或通過當?shù)氐牧枇柼劁N售辦事處獲得。如需更多信息，請登錄 www.linear.com.cn/product/LT4320。

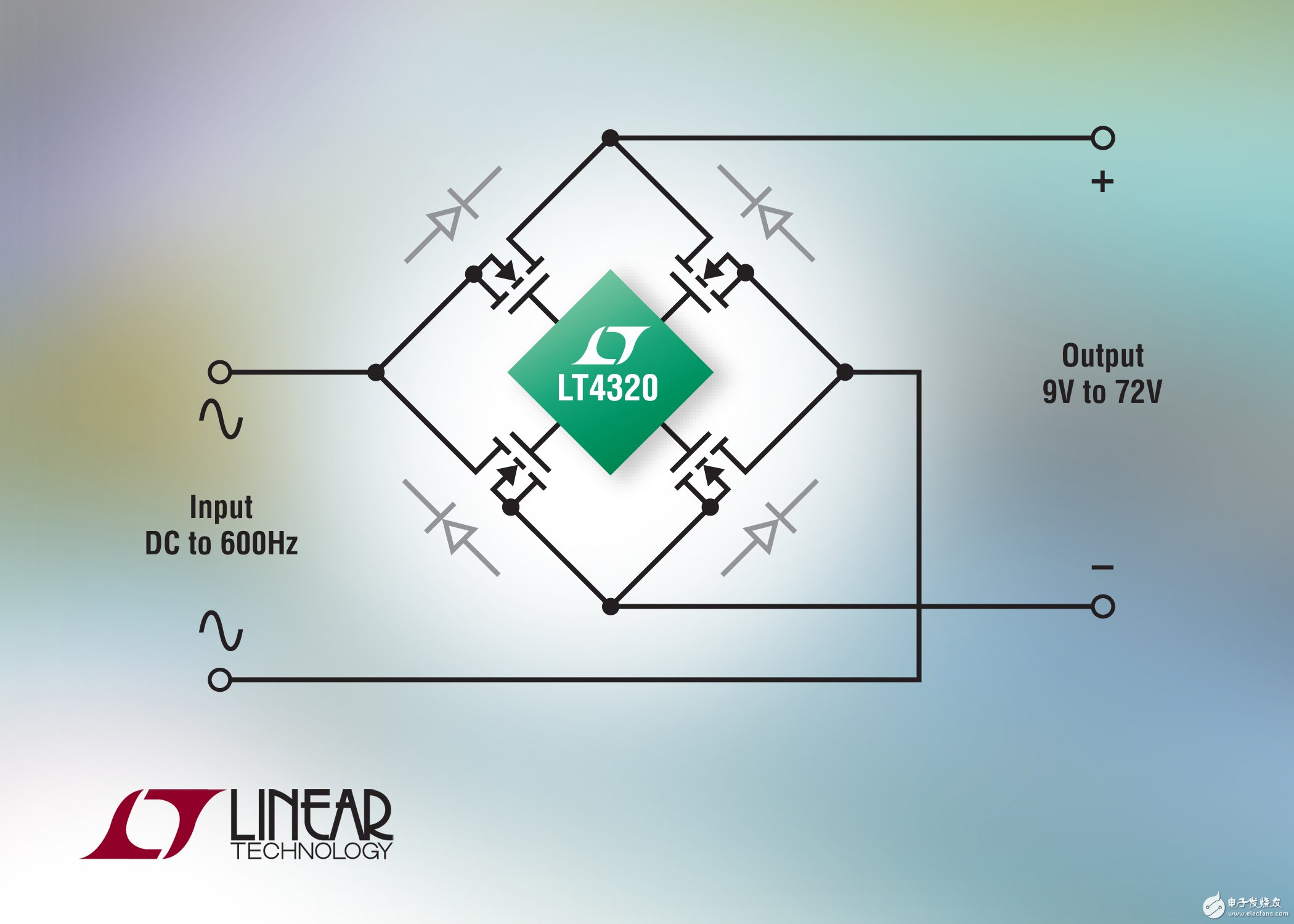

　　照片說明：有源橋式整流器可節省功率和電壓

　　性能概要：LT4320

　　· 二極管橋整流器的低損耗替代方案

　　· 控制 N 溝道 MOSFET

　　· 最大限度地提高了電源效率

　　· 消除了熱設計問題

　　· 最大限度地增加了可用電壓

　　· 9V 至 72V 工作電壓范圍

　　· DC 至 600Hz 工作頻率范圍

　　· 1.5mA 靜態電流

　　· -40°C 至 +85°C 保證溫度范圍

　　· 8 引腳 3mm x 3mm DFN 封裝和 12 引腳 MSOP 封裝

　　凌力爾特公司簡介

　　凌力爾特公司 （Linear Technology Corporation） 是 S&P 500 指數的成員，在過往的 30 年時間里，一直致力于為全球主要的公司設計、制造和銷售門類寬泛的高性能模擬集成電路。凌力爾特的產品為我們身處的模擬世界與數字化電子建立起不可或缺的橋梁，應用范圍包括通信、網絡、工業、汽車、計算機、醫療、儀表、消費、以及軍事和航天系統等領域。凌力爾特制造的產品包括電源管理、數據轉換、信號調理、RF 和接口 IC、μModuleò 子系統、以及無線傳感器網絡產品。如需更多信息，請登錄 www.linear.com.cn。
