65V、3.5A/5A 峰值 (IOUT)、同步降壓型 Silent Switcher在 2MHz 時效率為 94% 以及具有超低 EMI 輻射

　　加利福尼亞州米爾皮塔斯（MILPITAS， CA） – 2016 年 2 月 25 日 – 凌力爾特公司（Linear Technology Corporation）推出3.5A、65V 同步降壓型開關穩壓器 LT8641。該器件采用獨特的 Silent Switcher? 架構，并結合了擴展頻譜頻率調制功能，即使在開關頻率超過 2MHz 時，也能使 EMI / EMC 輻射降低超過 25dB，從而可輕松通過汽車 CISPR25 Class 5 峰值和平均值限制的要求。在 2MHz 開關頻率時，該器件的同步整流可提供高達 94% 的效率。其 3V 至 65V 輸入電壓范圍使 LT8641 非常適合單節或兩節電池的汽車 / 交通運輸和工業應用。

　　LT8641 的內部高效率開關在電壓低至 0.81V 時提供高達 3.5A 的連續輸出電流和 5A 峰值負載電流。該器件在無負載備用情況下以突發模式（Burst Mode?）運行時，保持靜態電流低于 2.5μA，從而非常適合汽車中“始終保持接通”系統等類型的應用，而這類應用需要延長電池的工作壽命。LT8641 獨特的設計可在所有條件下保持最低壓差電壓僅為 130mV （在1A），從而能夠在汽車?yán)滠嚢l(fā)動等情況下表現出色。此外，從 24V 輸入到 3.3V 輸出轉換時，僅為 35ns 的快速最短接通時間允許以 2MHz 恒定頻率切換，從而使設計師能夠優化效率，同時可避開關鍵噪聲敏感頻段。LT8641 的 18 引線 3mm x 4mm QFN 封裝和高開關頻率允許使用小型外部電感器和電容器，可構成占板面積緊湊和高熱效率的解決方案。

　　LT8641 運用內部上管和下管高效率電源開關，在單芯片中集成了必要的升壓二極管、振蕩器、控制和邏輯電路。低紋波突發模式運行可在低輸出電流時保持高效率，同時保持輸出紋波低于 10mVP-P。特殊設計方法和新的高速工藝使該器件在很寬的輸入電壓范圍內實現高效率，而且 LT8641 的電流模式拓?fù)淇蓪?shí)現快速瞬態響應和卓越的環路穩定性。其他特點包括內部補償、電源良好標記、輸出軟啟動 / 跟蹤和過熱停機。

　　LT8641EUDC 采用 3mm x 4mm QFN 封裝。工業溫度級版本 LT8641IUDC 經過測試，在 –40°C 至 125°C 工作結溫范圍內工作有保證。千片批購價為每片 4.35 美元，兩種版本都有現貨供應。

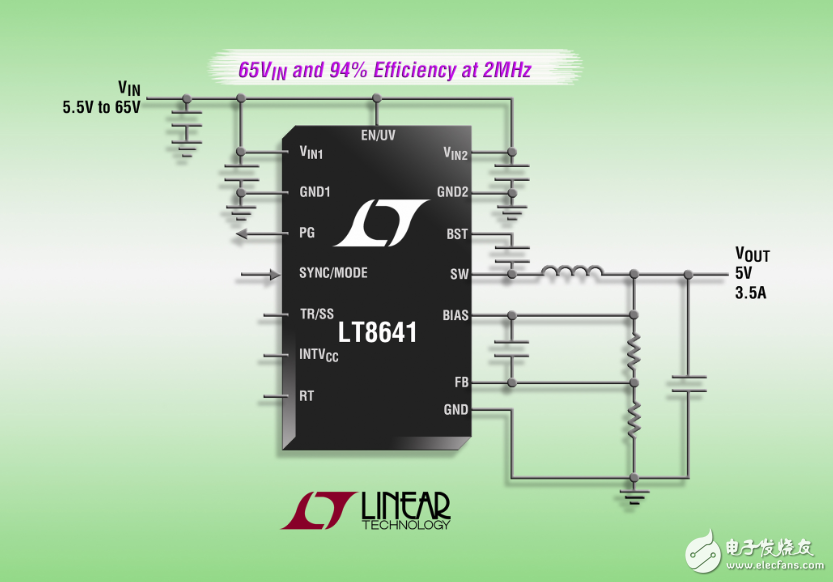

　　照片說明：65V、3.5A （IOUT）、2.2MHz 同步降壓型開關的 EMI / EMC 輻射降低超過 25dB

　　性能概要：LT8641

　　· Silent Switcher? 架構

　　 ?超低 EMI / EMC 輻射

　　 ?擴展頻譜頻率調制

　　· 高頻時提供高效率

　　 1MHz 時效率高達 95%

　　 ?2MHz 時效率高達 94%

　　· 寬輸入電壓范圍：3V 至 65V

　　· 超低靜態電流突發模式運行

　　· 2.5μA IQ 調節 12VIN 至 3.3VOUT，輸出紋波《 10mVP-P

　　· 快速的最小接通時間：35ns

　　· 在所有條件下實現低壓差：130mV （在 1A）

　　· 在過載情況下可安全承受電感器飽和

　　· 可調和可同步：200kHz 至 3MHz

　　· 峰值電流模式運行

　　· 內部補償

　　· 輸出軟啟動和跟蹤

　　· 小型 18 引線 3mm x 4mm QFN 封裝

　　凌力爾特公司簡介

　　凌力爾特公司（Linear Technology Corporation）是 S&P 500 指數的成員，在過往的 30 多年，一直致力于為全球主要的公司設計、制造和銷售門類寬泛的高性能模擬集成電路。凌力爾特的產品為我們身處的模擬世界與數字化電子建立起不可或缺的橋梁，應用范圍包括通信、網絡、工業、汽車、計算機、醫療、儀表、消費、以及軍事和航天系統等領域。凌力爾特制造的產品包括電源管理、數據轉換、信號調理、RF 和接口 IC、μModuleò 子系統、以及無線傳感器網絡產品。
