全球知名半導體制造商ROHM開發出非常適用于NXP Semiconductors （恩智浦半導體公司，以下稱“NXP公司”）的 “i.MX 7Solo/7Dual” 應用處理器系列的高效電源管理IC（以下稱“PMIC”）“BD71815GW”。

　　“i.MX 7Solo/7Dual”處理器是以電子書、可穿戴式設備、工業設備用便攜終端以及平板電腦等由電池驅動且重視低功耗的應用平臺為目標市場的產品。

　　“BD71815GW”利用ROHM多年來積累的移動應用領域的電源技術優勢，面向i.MX 7Solo/7Dual處理器優化電路結構，大大降低待機狀態/工作狀態的功耗，從而大幅延長了電池驅動時間。

　　NXP公司的微控制器部門總經理兼高級副總裁Geoff Lees先生表示，“i.MX應用處理器系列（i.MX 6UL、i.MX 6SL、i.MX 7S、i.MX 7D）與ROHM的PMIC組合應用，可在重視低功耗、小型、低成本的領域，進一步強化我們的系統解決方案，支持更廣泛的應用”。

　　本產品已于2016年3月開始出售樣品（600日元/個，不含稅），并于同年4月開始以月產40萬個的規模投入量產。前期工序的生產基地為ROHM濱松株式會社（日本濱松市），后期工序的生產基地為ROHM Apollo Co.， Ltd. （日本福岡縣）。

　　＜背景＞

　　在電子書、可穿戴式設備、工業設備用便攜終端以及平板電腦等眾多移動設備領域，延長電池驅動時間已是眾望所歸，而降低部件單體的功耗是則當務之急。NXP公司的“i.MX系列”產品在此類移動設備領域擁有驕人業績，不僅如此，新系列產品i.MX 7處理器作為搭載了以業界最高水平的功效著稱的ARM? Cortex?-A7和Cortex-M4內核的GHz級應用處理器，分別實現了100μW/MHz和70μW/MHz的處理器內核效率水平。

　　※1：Buck converter部每個通道的消耗電流

　　＜新產品詳情＞

　　“BD71815GW”利用ROHM擅長的模擬設計技術優勢，實現驅動“i.MX 7Solo/7Dual”處理器的最佳電源系統。不僅確保了與以往產品同等的高功率轉換效率（82%以上），而且成功將降低應用功耗的關鍵所在---待機時的消耗電流又降低16％※1。

　　另外，本產品還內置帶30V耐壓的輸入過電壓保護（OVP）功能的Li-ion電池充電器、LED驅動器（6燈）。通過提高開關頻率（6MHz），實現外置線圈的小型化；通過優化搭載功能、采用WL-CSP小型封裝（16mm2：面積比以往產品減少75％），大幅縮減了包括外置部件在內的安裝面積。

　　不僅如此，本產品還內置庫侖計，采用搭載ROHM獨有算法的參考軟件，可實現高精度的電池剩余電量監控。

　　本產品非常有助于實現移動設備所需的“低功耗”、“小型”和“高精度”。

　?。夹庐a(chǎn)品特點＞

　　1．根據i.MX 7Solo/7Dual產品的Power-rail實施優化，

　　采用高效率降壓型轉換器，有助于進一步降低功耗！

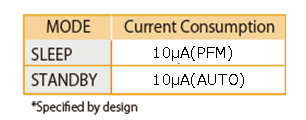

　　通過與i.MX 7Solo/7Dual處理器的Power-rail所相適應的電源電路，不僅休眠時的功耗更低，待機時的電流也成功低至10μA。

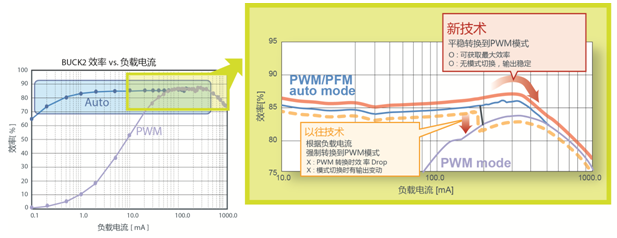

　　另外，通過根據負載電流平穩轉換PFM（Pulse Frequency Modulation）模式和PWM（Pulse Width Modulation）模式的Seamless Switching Mode Control （SSMC）功能，在所有負載范圍穩定實現82%以上的高效率，是電池驅動應用的最佳電源系統。

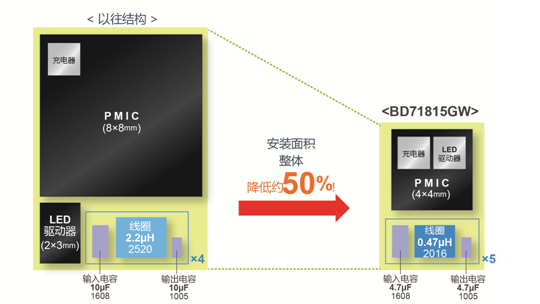

　　2．通過多種小型化技術優勢，大幅縮減包括外置部件在內的安裝面積

　　1） 采用WLCSP封裝

　　采用4mm×4mm見方（16mm2）的WLCSP封裝。與以往產品（8mm×8mm＝64mm2）相比，安裝面積減少75％。

　　2） 內置多種外置功能

　　內置便攜設備電源通用的鋰離子/鋰聚合物電池用500mA充電功能（添加MOSFET，擴展到2A，帶30V耐壓過電壓保護功能），而且還內置背光用LED驅動器（6燈1列）。

　　3） 提高開關頻率，外置線圈更小

　　將Buck Converter的開關頻率從以往的2.5MHz提高到6MHz，實現外置線圈的小型化，安裝面積比以往產品減少25%。

　　3.　通過功能的集成與ROHM獨有的軟件，實現高精度的電池剩余電量監控

　　通過將與處理器所需的Power-rail相匹配的電源電路、電池充電器及庫侖計的一體化，可根據系統和電池的狀態檢測電池剩余電量。而且，通過搭載ROHM獨有算法的參考軟件，最大限度地降低了檢測誤差。由此，可實現高精度的電池剩余電量監控。

　　4．內置便攜設備所需的豐富功能

　　● 6.0MHz 降壓×5通道

　　● LDO×7通道

　　●鋰離子/鋰聚合物電池用500mA充電器

　　● 15bit ?∑- ADC 庫侖計

　　● Real Time Clock （RTC）

　　● 32.768kHz 晶振電路

　　● 6燈1列 25mA 調光LED驅動器

　　● l2C 接口（100kHz， 400kHz）

　　5．配備評估板

　　還備有各種評估板。
