      LM20 ±1.5°C 模擬輸出溫度傳感器

      數據：

      描述

      LM20是一款精密模擬輸出CMOS集成電路溫度傳感器，工作溫度范圍為-55°C至130°C。電源工作范圍為2.4 V至5.5 V.LM20的傳遞函數主要是線性的，但具有輕微可預測的拋物線曲率。當指定為拋物線傳遞函數時，LM20的精度在環境溫度為30°C時為±1.5°C。溫度誤差線性增加，在極端溫度范圍內達到最大±2.5°C。溫度范圍受電源電壓的影響。在2.7 V至5.5 V的電源電壓下，極端溫度范圍為130°C和-55°C。將電源電壓降至2.4 V會將負極性值更改為-30°C，而正極值則保持在130°C。

      LM20靜態電流小于10μA。因此，靜止空氣中的自加熱低于0.02℃。 LM20的關斷功能是固有的，因?yàn)槠涔逃械牡凸脑试S它直接從許多邏輯門的輸出供電，或者不需要關閉。

      特性

      • 額定-55°C至130°C范圍
      • SC70和DSBGA封裝可用
        • < li>可預測的曲率誤差
      • 適用于遠程應用
      • 30°C±1.5至±4°C（最大）時的精度
      • 130°C時的精度和-55°C±2.5至±5°C（最大值）
      • 電源電壓范圍2.4 V至5.5 V
      • 電流漏極10μA（最大值）
        • < li>非線性±0.4％（典型值）
      • 輸出阻抗160Ω（最大值）
      • 負載調節
        0μA＆lt;我→＆LT; 16μA-2.5 mV（最大值）

      所有商標均為其各自所有者的財產。所有商標均為其各自所有者的財產。

      參數 與其它產品相比 模擬溫度傳感器


      Local Sensor Accuracy (Max) (+/- C)
      Operating Temperature Range (C)
      Supply Voltage (Min) (V)
      Supply Voltage (Max) (V)
      Supply Current (Max) (uA)
      Sensor Gain (mV/Deg C)
      Rating
      Features
      Output Impedance (Ohm)
      Interface
      LM20 LM60 LM94021 LM94022 LM94023 LMT84 TMP235
      1.5     2     1.5     1.5     1.5     2.7     1
      -40 to 125
      -55 to 130          		 -25 to 125
      -40 to 125          		 -50 to 150     -50 to 150     -50 to 150     -50 to 150     -40 to 150
      2.4     2.7     1.5     1.5     1.5     1.5     2.3
      5.5     10     5.5     5.5     5.5     5.5     5.5
      7     110     12     8.1     8.1     8.1     12
      -11.7     6.25     -5.5 to -13.6     -5.5 to -13.6     -5.5 or -8.2     -5.5     10
      Catalog     Catalog     Catalog     Catalog     Catalog     Catalog     Catalog
      Industry standard pinout
      UL Recognized          		   UL Recognized     Selectable gain setting
      UL Recognized          		 Selectable gain setting     Industry standard pinout     Industry standard pinout
      160     800     8     5.2     4.4       20
      Analog Output     Analog Output     Analog Output     Analog Output     Analog Output     Analog Output     Analog output

      方框圖 (3)


      技術文檔

      數據手冊（1）

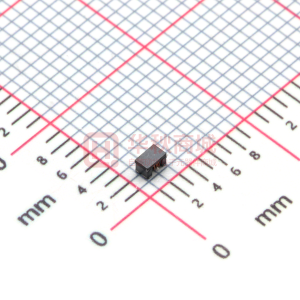

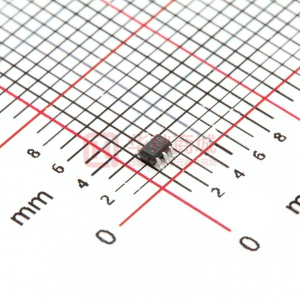

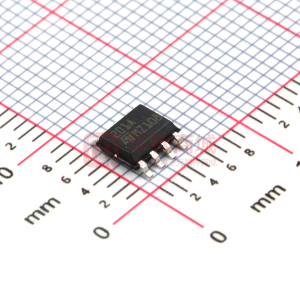

      元器件購買 LM20 相關庫存
