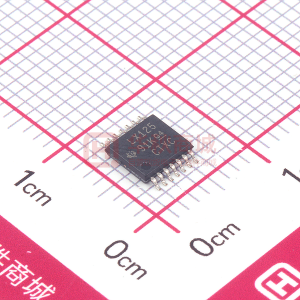

      SN74LVT125-EP 具有三態輸出的增強型產品 3.3V Abt 四路總線緩沖器

      數據：

      描述

      此總線緩沖器專為低壓（3.3 V）V CC 操作而設計，但具有提供的功能5 V系統環境的TTL接口。

      SN74LVT125具有獨立的線路驅動器，具有3態輸出。當相關的輸出使能（> OE ）輸入為高電平時，每個輸出都處于高阻態。

      有源總線保持電路將未使用或未驅動的輸入保持在有效的邏輯狀態。不建議在上拉保持電路中使用上拉或下拉電阻。

      該器件完全適用于使用I off 的部分?jǐn)嚯姂?yīng)用。 I off 電路禁用輸出，防止在斷電時損壞電流通過器件回流。

      為確保上電或斷電期間的高阻態，< span style =“text-decoration：overline”> OE 應通過上拉電阻連接到V CC ;電阻的最小值由驅動器的電流吸收能力決定。

      特性

      • 受控基線
        • 一個裝配/測試現場，一個制造現場
      • -40°C至125°C的擴展溫度性能
      • 增強的減少制造資源（DMS）支持
      • 增強產品更改通知
      • 資格認證譜系（1）
      • ESD保護超過MIL-STD-883的2000 V，方法3015;使用機器型號超過200 V（C = 200 pF，R = 0）
      • 支持混合模式信號操作（具有3.3VV CC 的5V輸入和輸出電壓）
      • 支持低至2.7 V的未調節電池工作
      • 典型V OLP （輸出接地反彈）＆lt; 0.8 V V CC = 3.3 V，T A = 25°C
      • I off 支持部分功率 - 向下模式操作
      • 總線保持?jǐn)?shù)據輸入消除了對外部上拉電阻的需求

      符合JEDEC和行業標準的元件認證，以確?？煽康牟僮鲾U(kuò)展的溫度范圍。這包括但不限于高加速應力測試（HAST）或偏壓85/85，溫度循環，高壓釜或無偏HAST，電遷移，鍵合金屬間壽命和模塑化合物壽命。此類鑒定測試不應被視為超出規定的性能和環境限制使用該組件的合理性。

      參數 與其它產品相比?緩沖驅動器

      ?
      Technology Family
      VCC (Min) (V)
      VCC (Max) (V)
      Bits (#)
      Voltage (Nom) (V)
      Input Type
      Output Type
      Schmitt Trigger
      Rating
      Operating Temperature Range (C)
      Package Group
      SN74LVT125-EP
      LVT ? ?
      2.7 ? ?
      3.6 ? ?
      4 ? ?
      3.3 ? ?
      TTL/CMOS ? ?
      LVTTL ? ?
      No ? ?
      HiRel Enhanced Product ? ?
      -40 to 125 ? ?
      TSSOP ? ?
