優勢和特點

• 低輸入偏置電流

  • 最大值：±20 fA（TA = 25°C，在產品測試中保證）
  • ±20 fA maximum at ?40°C < TA < +85°C
  • 最大值：±250 fA（?40°C < TA < +125°C，在產品測試中保證）
• 低失調電壓： 最大值：50 μV（在額定CMRR范圍內）
• 失調漂移： 0.13 μV/°C（典型值），0.5 μV/°C（最大值）
• 集成防護緩沖區具有100 μV最大失調
• 低噪聲： 14 nV/√Hz (10 kHz)
• 寬帶寬： 2 MHz單位增益交越
• 電源電壓： 4.5 V至16 V（±2.25 V至±8 V）
• 工作溫度： -40℃至+125℃

產品詳情

ADA4530-1是一款fA (10^?15 A)級輸入偏置電流運算放大器，可用作集成了防護緩沖器的靜電計。 它具有4.5 V至16 V的工作電壓范圍，使其能夠在傳統的5 V 和 10 V單電源系統以及±2.5 V和±5 V雙電源系統中工作。

它具有超低輸入偏置電流，在溫度范圍進行產品測試以確保器件滿足用戶系統中的性能目標。. 集成式防護緩沖器用于隔離印刷電路板(PCB)中的輸入引腳泄漏，可減少電路板上的器件數量并簡化系統設計。 ADA4530-1采用工業標準8引腳SOIC表貼封裝，獨特的引腳排列經過優化可防止敏感輸入引腳、電源和輸出引腳之間的信號耦合，同時簡化保護環走線布線。

ADA4530-1還具有需要低泄漏應用所需的低失調電壓、低失調偏移、低電壓和電流噪聲特性。 為使該系統的動態范圍達到最大，ADA4530-1具有軌到軌輸出級，在10 kΩ負載下，通常可驅動至供電軌30 mV以內。

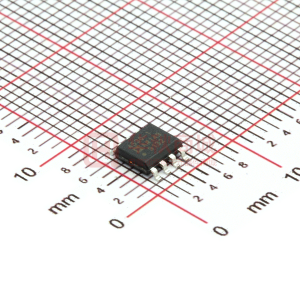

ADA4530-1的額定溫度范圍為?40°C至+125°C工業溫度范圍，提供8引腳SOIC封裝。

應用

• 實驗室和分析儀器： 分光光度計、色譜儀、質譜儀、恒電位和恒電流庫侖法
• 儀器儀表： 皮安計、庫侖計
• 用于光電二極管、電離室和工作電極測量的跨阻放大器
• 用于化學傳感器和電容傳感器的高阻抗緩沖

方框圖
