優勢和特點

• RF帶寬達13 GHz
• 高速和低速FMCW斜坡發生
• 25位固定模數可提供次赫茲頻率分辨率
• PFD頻率最高達110 MHz
• 歸一化相位噪底：?224 dBc/Hz
• FSK和PSK功能
• 鋸齒波、三角波和拋物線波形發生
• 斜坡與FSK疊加
• 具有2種不同掃描速率的斜坡

• 斜坡延遲、頻率回讀和中斷功能
• 可編程相位控制
• 2.7 V至3.45 V模擬電源供電
• 1.8 V數字電源供電
• 可編程電荷泵電流
• 三線式串行接口
• 數字鎖定檢測
• ESD性能： 3000 V HBM、1000 V CDM
• 通過汽車應用認證

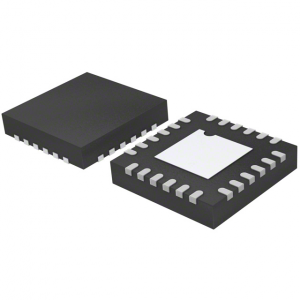

產品詳情

ADF4159是一款具有調制、以及快速和慢速波形產生能力的13 GHz小數N分頻頻率合成器， 該器件使用25位固定模數，提供次赫茲頻率分辨率。

ADF4159由低噪聲數字鑒頻鑒相器(PFD)、精密電荷泵和可編程參考分頻器組成。 該器件內置一個Σ-Δ型小數插值器，能夠?qū)崿F(xiàn)可編程小數N分頻。 INT和FRAC寄存器可構成一個總N分頻器(N = INT + (FRAC/2²⁵))。

ADF4159可用于實現頻移鍵控(FSK)和相移鍵控(PSK)調制。 還有一些可用的頻率掃描模式，可在頻域內產生各種波形，例如鋸齒波和三角波。 掃描可以設置為自動進行，也可以設置為通過外部脈沖手動觸發每個步驟。 ADF4159具有周跳減少電路，可進一步縮短鎖定時間，而無需修改環路濾波器。

所有片內寄存器均通過簡單的三線式接口進行控制。 ADF4159采用2.7 V至3.45 V模擬電源和1.62 V至1.98 V數字電源供電，不用時可以關斷。

應用

• 通信基礎設施
• 通信測試設備
• 儀器儀表
• FMCW雷達

方框圖
