產品介紹

HUSTEC-DC-2010晶體管直流參數測試系統是由我公司技術團隊結合半導體功率器件測試的多年經驗，以及眾多國內外測試系統產品的熟悉了解后，完全自主開發設計的全新一代“晶體管直流參數測試系統”。軟件及硬件均由團隊自主完成。這就決定了這款產品的功能性和可靠性能夠得到持續完善和不斷的提升。

脈沖信號源輸出方面，高壓源標配1400V（選配2KV），高流源標配100A（選配40A,200A）柵極電壓40V，柵極電流10mA，分辨率最高至1mV/30pA，精度最高可至0.5%。程控軟件基于Lab VIEW平臺編寫，填充式菜單界面。采用帶有開爾文感應結構的測試插座，自動補償由于系統內部及測試電纜長度引起的任何壓降，保證測試結果準確可靠。產品可測試Si,SiC,GaN材料的IGBTs,DIODEs,MOSFETs,BJTs,SCRs等7大類26分類的電子元器件。涵蓋電子產品中幾乎所有的常見器件。無論電壓電流源還是功能配置都有著極強的擴展性。

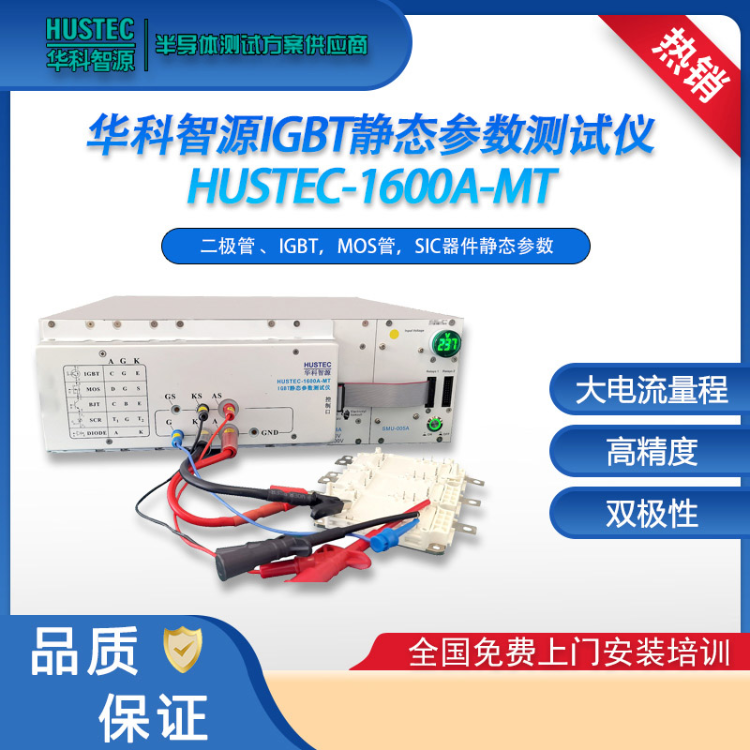

產品為桌面放置的臺式機結構，由測試主機和程控電腦兩大部分組成。外掛各類夾具和適配器，還能夠通過Prober接口、Handler接口可選（16Bin）連接分選機和機械手建立工作站，實現快速批量化測試。通過軟件設置可依照被測器件的參數等級進行自動分類存放。能夠極好的應對“來料檢驗”“失效分析”“選型配對”“量產測試”等不同場景。

產品的可靠性和測試數據的重復性以及測試效率都有著非常優秀的表現。創新的“點控式夾具”讓操作人員在夾具上實現一點即測。操作更簡單效率更高。測試數據可保存為EXCEL文本。


 應用場景


? 測試分析（功率器件研發設計階段的初始測試）

? 失效分析（對失效器件進行測試分析，查找失效機理。以便于對電子整機的整體設計和使用過程提 出改善方案）

? 選型配對（在器件焊接至電路板之前進行全部測試，將測試數據比較一致的器件進行分類配對）

? 來料檢驗（研究所及電子廠的質量部（IQC）對入廠器件進行抽檢/全檢，把控器件的良品率）

? 量產測試（可連接機械手、掃碼槍、分選機等各類輔助機械設備，實現規?；?、自動化測試）

 產品特點

(1) 可測試 7 大類 26 分類的各類電子元器件；

(2) PC 機為系統的主控機；

(3) 基于 Lab VIEW 平臺開發的填充式菜單軟件界面；

(4) 自動識別器件極性 NPN/PNP (5) 16 位 ADC，100K/S 采樣速率；

(6) 程控高壓源 10~1400V，提供 2KV 選配；

(7) 程控高流源 1uA~40A，提供 100A,300A,500A 選配；

(8) 驅動電壓 10mV~40V；

(9) 控制極電流 10uA~10mA；

(10) 四線開爾文連接保證加載測量的準確；

(11) 通過 RS232 接口連接校準數字表，對系統進行校驗；

(12) Prober 接口、Handler 接口可選（16Bin）

(13) 可為用戶提供豐富的測試適配器

(14) 連接分選機最高測試量為每小時 1 萬個

(15) 可以測試結電容，諸如 Cka，Ciss，Crss，Coss；

(16) 脈沖電流自動加熱功能，方便高溫測試，無需外掛升溫裝置；
