英集芯 IP2017_S8 是一款高性能、零待機功耗的離線式 AC/DC 一次側反激控制器，專為 45W 高功率密度快充適配器設計。

一、核心定位與架構
類型：離線式 AC/DC 一次側反激控制器（PWM 主控）
控制模式：自適應多模式控制（MMC）+ 二次側調節（SSR）
典型功率：45W（可擴展至 65W）
封裝：SOP-8

二、關鍵技術特性
1. 高效節能（核心亮點）
零待機功耗：空載功耗 ≤5mW（符合 IEC62301 “零待機” 標準），工作電流僅 31μA
輕載突發模式（Burst Mode）：工作電流 160μA，滿足 CoC V5、DoE VI 等嚴苛能效標準
效率優化：頻率折返 + 谷底導通技術，降低開關損耗；頻率調制抑制 EMI
2. 電氣規格
輸入電壓：85–265V AC（寬電壓）
開關頻率：自適應寬范圍，最大頻率優化以降溫升、提滿載效率
驅動能力：適配 GaN（氮化鎵）開關管，支持高功率密度設計
3. 全面保護機制
輸入：OVP、UVP、Brown-in/Brown-out 恢復
輸出：VS_OVP、VS_UVP、帶補償 OLP
器件：OTP（過溫保護）

三、典型應用方案

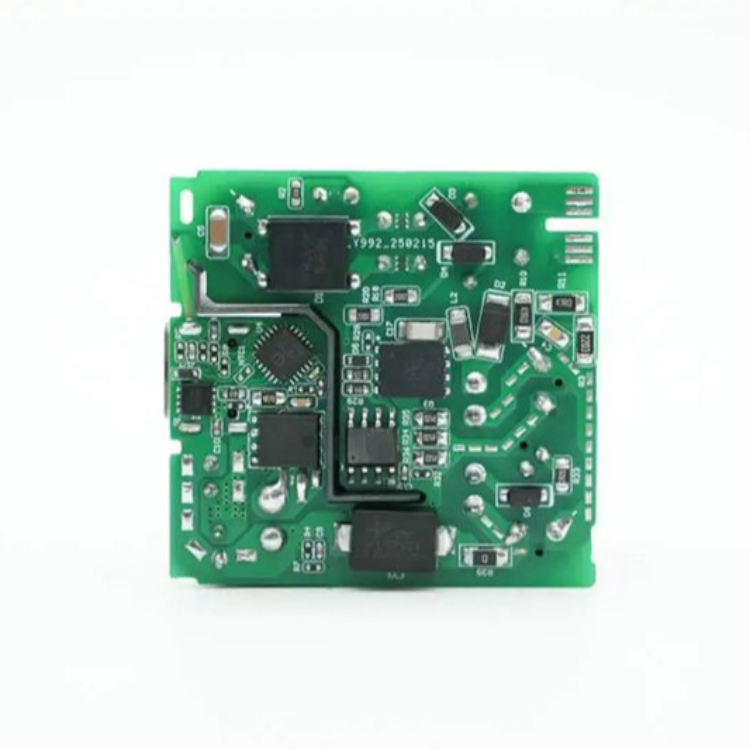

45W PD 快充方案：IP2017_S8（AC/DC 主控）+ IP2028（同步整流）+ IP2723T（PD 協議）
應用場景：手機 / 平板 / 筆記本快充、氮化鎵充電器、多口適配器、工業電源

四、優勢總結
極致低功耗：空載 5mW、輕載高效，滿足全球最高能效要求
高集成度：SOP-8 封裝，簡化 BOM、縮小體積
高可靠性：全保護 + 寬電壓，適配復雜電網與 GaN 器件
易開發：搭配英集芯協議 / 同步整流芯片，提供完整參考設計
