英集芯 IP2133H 是一款支持 USB PD3.1、內置溫度傳感器、耐壓 55V 的 USB?C 線纜 E?Marker 芯片，主打 240W EPR 與雷電 / USB4 高速線纜方案。

一、核心定位與認證
產品類型：USB Type?C 線纜電子標簽（E?Marker）芯片
標準支持：USB Type?C 2.2、USB PD3.1 V1.7（TID: 9513）、UFCS
核心優勢：業界首款55V DC 耐壓、內置線纜溫度監測、支持240W EPR、兼容雷電 3/4 與 USB4 80G

二、關鍵特性
1. 功率與傳輸能力
最大功率：支持 PD3.1 EPR 240W（48V/5A）
高速支持：USB4 80Gbps、雷電 3/4、DP Alt Mode
電流精度：12.5mA/step 電流調節
耐壓：CC/VCON 引腳耐壓 55V
2. 協議與功能
集成硬件 BMC 編解碼與 PHY，支持 SOP’/SOP’’指令
內置溫度傳感器，可實時讀取線纜溫度
集成 VCONN 二極管、Ra 電阻，外圍極簡
支持 4 次燒寫 + 燒寫保護，支持廠商信息 / 狀態讀取
3. 封裝與尺寸
IP2133H：DFN2×2?6L（2.0×2.0×0.75mm）、WLCSP?6B
IP2133TH：DFN2×2?8L（增加 I2C/SCL/SDA）

三、典型應用

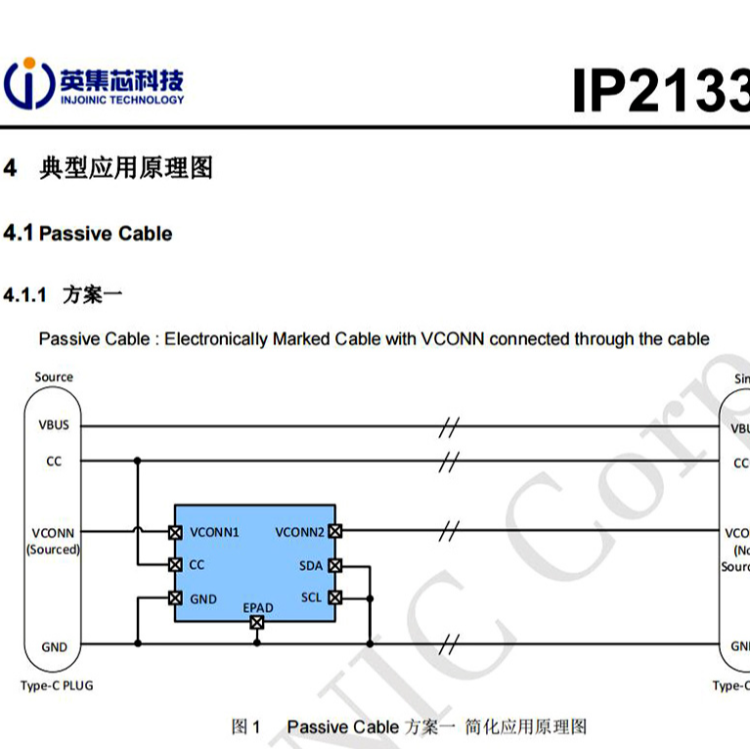

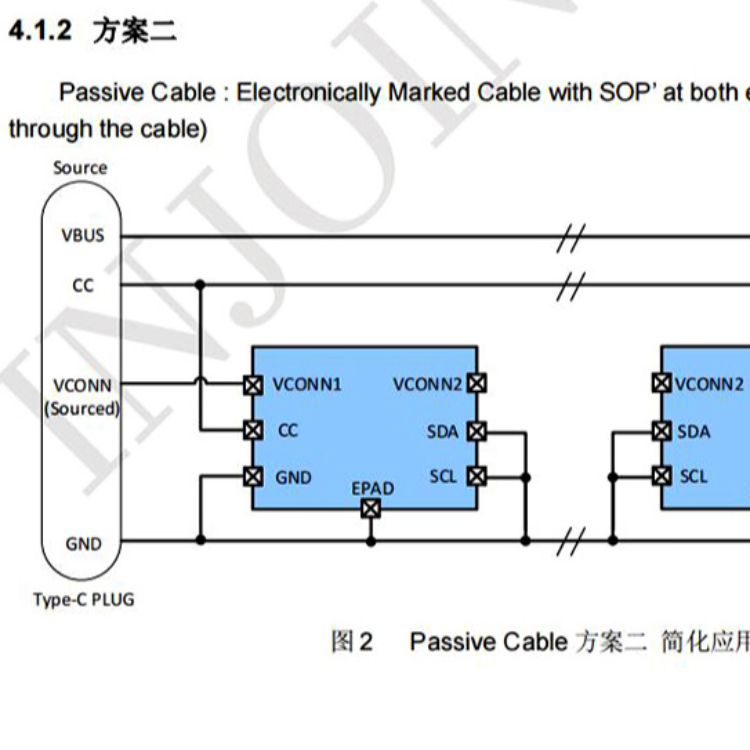

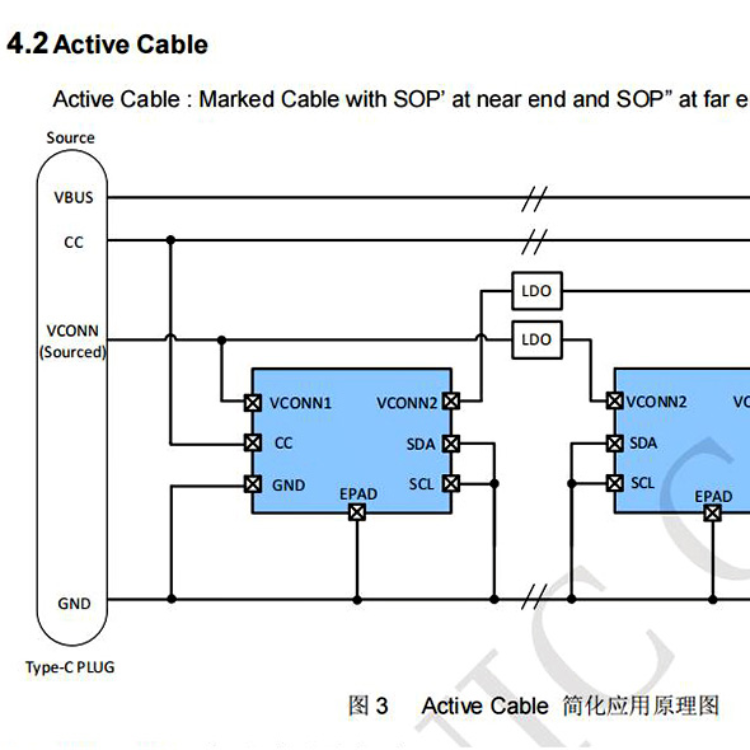

USB?C 被動 / 主動高速線纜
240W EPR 快充線纜
雷電 3/4、USB4 80Gbps 數據 / 視頻線纜
筆記本、手機、顯示器、VR 等高速 / 大功率 Type?C 線材
